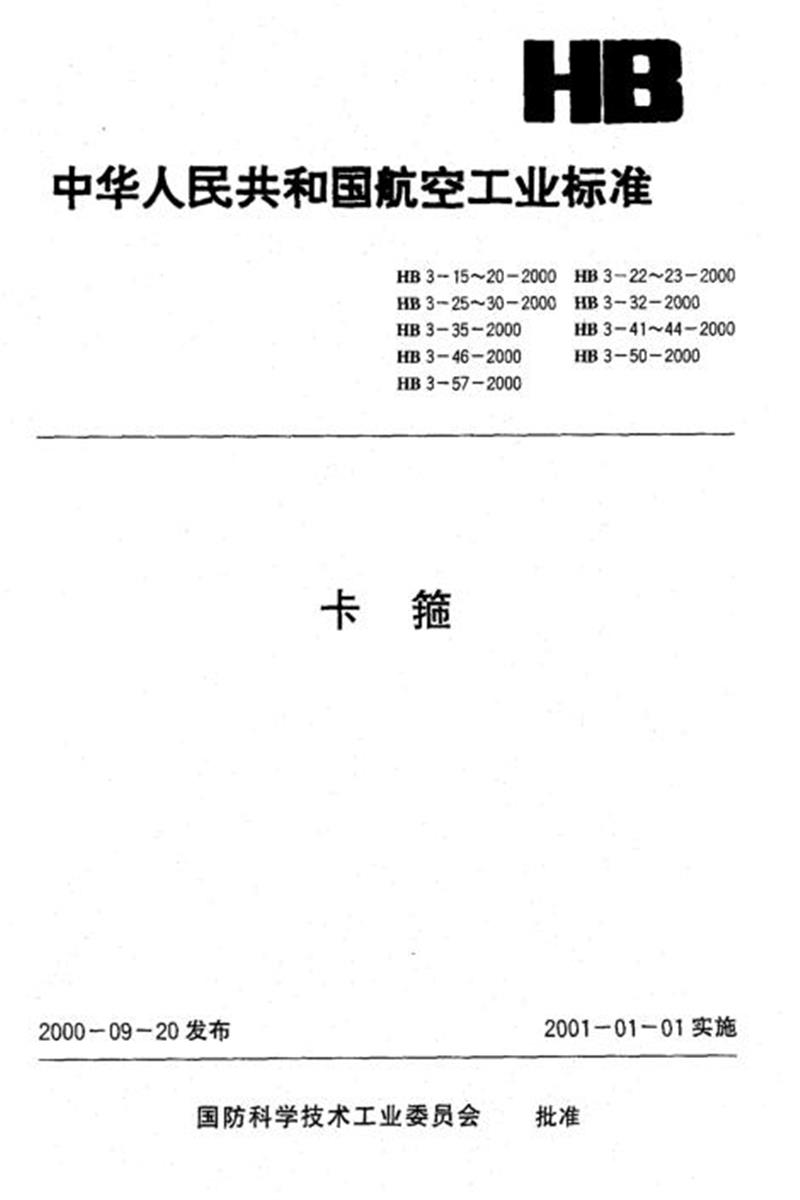

中华人民共和国航空工业标准
HB 3~15～20-2000 HB 3-22～23-2000 HB 3-25～30-2000 HB 3-32-2000
HB 3-35-2000 HB 3-41～44-2000
HB 3-46-2000 HB 3-50-2000
HB 3-57-2000
卡箍
2000-09-20发布 2001-01-01实施
国防科学技术工业委员会批准
工
前言
航空工业标准《卡箍(飞机部分)》自发布以来，在各机种中广泛应用，从使用情况看，其性能和要求基本满足设计要求，但也提出一些问题。本次修订的范围如下：
根据HB 6141-1997《航空工业标准编写和出版的基本规定》,对标准的条文、图表进行修订;
按现行有效标准替代1983版标准中各相应的材料标准;
按国家规定的法定计量单位替代1983版标准中废除的计量单位。
本标准自实施之日起，同时代替1983版航标《卡箍(飞机部分)》。
本标准由原中国航空工业总公司第三O 一研究所提出。
本标准由原中国航空工业总公司第三O 一研究所归口。
本标准起草单位：320厂、301所、172厂。
本标准重要起草人：杨松、朱绍荷、张晓静、何朝兴。
本标准于1969年第一次发布，1976年首次修订，1983年第二次修订。
中华人民共和国航空工业标准
卡箍 HB 3- 15-2000
代替HB 3-15-83
材料：20钢板按GB 13237-91;
1Cr18Ni9钢板按GJB 2295-95;
LY12-M 铝合金板按YS/T 212-94。 热处理：铝合金卡箍淬火o≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金阳极化。
一般公差：按HB 5800-1999。
铝合金导管不允许采用钢卡箍。
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
工
悬挂卡箍 HB 3- 16-2000
代替HB 3-16-83
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
材料：20钢板按GB 13237-91;
1Cr18Ni9钢板按GJB 2295-95;
LY12-M 铝合金板按YS/T 212-94。 热处理：铝合金卡箍淬火o≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金阳极化。
一般公差：按HB 5800-1999。
铝合金导管不允许采用钢卡箍。
中华人民共和国航空工业标准
双面固定的弓形卡箍
HB 3-17-2000
代替HB 3-17-83
O
材料
20
1Cr18Ni9
LY12
标记示例
D=12
HB 3-17GD12
HB3-17FD12
HB3-17LB12
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
材料：20钢板按GB 13237-91;
1Cx18Ni9钢板按GJB 2295-95;
LY12-M 铝板按YS/T 212-94。 热处理：铝合金卡箍淬火o₅≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金阳极化。
一般公差：按HB 5800-1999。
铝合金导管不允许采用钢卡箍。
中华人民共和国航空工业标准
单面固定的弓形卡箍
HB 3-18-2000
代替HB 3-18-83
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
材料：20钢板按GB 13237-91;
1Cr18Ni9钢板按GJB 2295-95;
LY12-M 铝合金板按YS/T 212-94。 热处理：铝合金卡箍淬火o₆≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金阳极化。
一般公差：按HB 5800-1999。
铝合金导管不采用钢卡箍。
中华人民共和国航空工业标准
双管悬挂卡箍
HB 3-19-2000 代替HB 3-19-83
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
材料：20钢板按GB 13237-91;
1Cr18Ni9 钢板按GJB 2295-95;
LY12-M 铝合金板按YS/T 212-94。 热处理：铝合金卡箍淬火o₅≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金阳极化。
一般公差：按HB 5800-1999。
铝合金导管不采用钢卡箍。
中华人民共和国航空工业标准
带垫卡箍
HB 3-20-2000
代替HB 3-20-83
A-A
标记示例：序号2的卡箍
HB 3-20-2
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
材料：10钢板或钢带按GB 13237-91;
B106双面涂胶胶布，按HG 6-423-79。
表面处理：金属零件镀镉钝化。
一般公差：按HB 5800-1999。
金属零件表面粗糙度为。
胶布垫毛料尺寸为20×L₁ ,胶布垫用XY-502 胶(按HG6-676 ??-74)粘贴，(允许用XY -402胶粘贴按HG6-415-79), 然后硫化。
附录 A
(提示的附录)
带垫卡箍使用示例
电缆直径D
中华人民共和国航空工业标准
焊接卡箍
HB 3-22-2000
代替HB 3-22-83
其
mm
国防科学技术工业委员会2000-09-20发布
2001-01-01实施
mm
mm
mm
表面处理：镀锌钝化或不镀锌。
一般公差：按HB 5800-1999。
1HB 3-22-2000《卡箍圈》
展开
标记示例：d=24
1HB
B=20的卡箍圈
3-22-24×20
mm
材料：20钢板按GB 13237-91。
一般公差：按HB 5800-1999。
2HB3-22-2000《衬套》
其余
标记示例：d=5 D=8 L=15的衬套
2HB 3-22-5×8×15
mm
材料：20冷拔钢管按GJB 2608-96。
一般公差：按HB 5800-1999。
中华人民共和国航空工业标准
导管卡箍
HB3-23-2000
代替HB
HB
3-23-83
3-24-83
A-A
标记示例：D=20 的卡箍
HB3-23-20
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
HB 3-23-2000
1HB 3-23-2000《箍带》
弯曲小耳
A-A
展开
两孔允许同在对称轴线的另一侧注;所示展开图带有舌片及下陷
标记示例：D=20 的卡箍
1HB 3-23-20
22
mm
材料：20钢板按GB 13237-91。
表面处理：镀锌钝化。
一般公差：按HB 5800-1999。
允许在距下陷末端1.5～2mm处弯曲舌片。
2HB 3-23-2000《螺母》
标记示例：D=M5 的螺母
2HB 3-23M5
材料：20钢板按GB 13237-91。
表面处理：镀锌钝化。
一般公差：按HB 5800-1999。
普通螺纹按GB 196～81、GB 197-81,5H,螺纹牙侧粗糙度为3
中华人民共和国航空工业标准
带垫的夹紧卡箍
HB 3-25-2000
代替HB 3-25-83
搭铁垫片穿绕示意图
A-A
D≤10
D>10
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
mm
HB 3-25-2000
1HB3-25-2000《 箍带》
B-B
29
mm
材料：20钢板按GB 13237-91;
1Cr18Ni9不锈钢带按GB 4239-91;
LY12-M 铝合金板按YS/T 212-94。 热处理：铝合金卡箍淬火≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金箍带需表面处理的阳极化。
一般公差：按HB 5800-1999。
中华人民共和国航空工业标准
单螺栓侧面固定带垫的夹紧卡箍
HB 3-26-2000
代替HB 3-26-83
自由状态
A-A
搭铁垫片穿绕示意图
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
HB3-26～2000
1HB3-26-2000《 箍带》
A
A-A
展开
35
mm
材料：20钢板按GB 13237-91;
1Cr18Ni9不锈钢带按GB4239~91;
LY12-M 铝合金板按YS/T 212-94。
热处理：铝合金卡箍淬火o≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金箍带需表面处理的阳极化。
一般公差：按HB 5800-1999。
中华人民共和国航空工业标准
双螺栓侧面固定带垫的夹紧卡箍
HB 3-27-2000
代替HB 3-27-83
自由状态
A-A
B-B
搭铁垫片穿绕示意图
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
mm
HB 3-27-2000
1HB 3-27-2000《箍带》
A
C-(
展开
L
40
mm
材料：20钢板按GB 13237-91;
1Cr18Ni 9不锈钢带按GB 4239-91;
LY12-M 铝合金板按YS/T 212-94。
热处理：铝合金卡箍淬火o≥392MPa。
表面处理：20钢镀锌钝化;LY12铝合金箍带需表面处理的阳极化。
一般公差：按HB 5800-1999。
中华人民共和国航空工业标准
搭铁垫片 HB 3～28-2000
代替HB 3-28-83
标记示例：L=90 的垫片
HB3-28-90
材料：T2-M 紫铜带按GB 2059-89。
表面处理：镀锡。
每米理论重量0.0089kg。
长度L 由设计员确定。
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
中华人民共和国航空工业标准
夹紧卡箍用橡胶垫片 HB 3-29~2000
代替HB 3-29-83
标记示例：序号2 L=72 的橡胶垫片
HB 3-29-2×72
不制孔
HB3-29-2×72B
国防科学技术工业委员会2000-09-20发布
2001-01-01实施
材料：5860-J×C302-1 (或2)按HB2-70-94。
橡胶垫片按图样保持第一个孔与端头≈5,中间间距按表中的孔数均匀排列，间距为近似值。
型材理论重量按橡胶的比重1.3计算。
当无型材供应时，按下述尺寸生产橡胶垫片。
mm
不锈钢带卡箍
HB 3-30-2000
代替HB 3-30-83
A-A
点焊中2 . 5～3 每边一个焊点
将螺钉扩口保证能自由转动
国防科学技术工业委员会2000-09-20发布 2001-01-01实施
标记示例：D=20 的卡箍
HB 3-30-20
mm
每批抽2%(不少于3件)的卡箍进行拧紧力矩试验。
试验方法及要求：
将卡箍装在相应的模胎上，用定力扳手或在扭力机上拧紧，当拧紧力矩为9N·m 时，卡箍任何零件不应破坏。
HB 3-30-2000
1HB 3-30-2000《带螺母的板条》
标记示例：D=20 的板条
1HB 3-30-20
mm
HB 3-30-2000
2HB 3-30-2000《压板》
B
R2
RO
d2
展开
标记示例：序号5的压板
2HB 3-30-5
49
mm
材料：1Cr18Ni9Ti-R 不锈钢带按GB 4239-91。
一般公差：按HB 5800-1999。
3HB 3-30-2000《衬板》
展开
标记示例：序号2的衬板
3HB3-30-2
mm
材料：1Cr18Ni9Ti-R 不锈钢带按GB 4239-91。
一般公差：按 HB 5800-1999。
