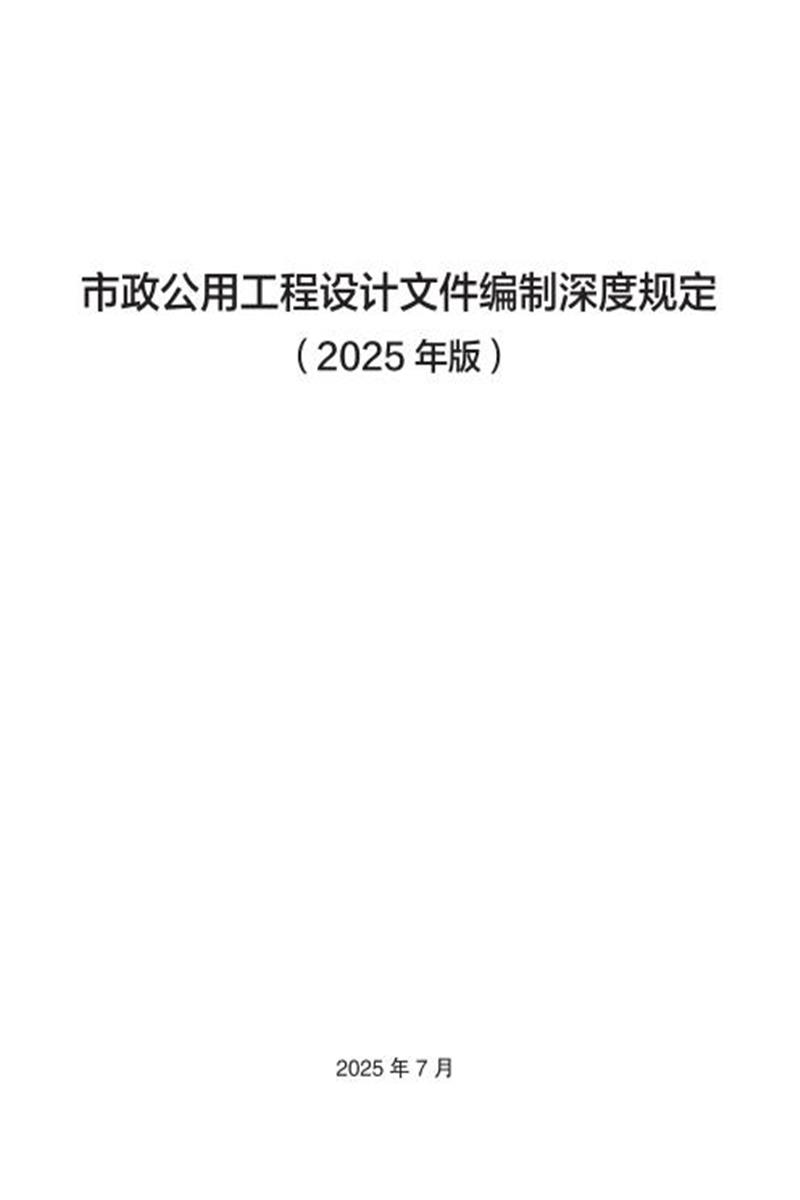

市政公用工程设计文件编制深度规定
(2025 年版)
2025 年 7 月
前 言
为贯彻落实《建设工程勘察设计管理条例》《建设工程质量管理条例》，统一市政公用工程设计文件编制深度，保障工程设计质量，住房和城乡建设部工程质量安全监管司组织中国勘察设计协会及 14 家设计单位对《市政公用工程设计文件编制深度规定》(2013 年版)进行了修订，形成《市政公用工程设计文件编制深度规定》(2025 年版)。本次修订主要内容包括：
1. 强化安全要求。落实《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理规定》和《市政公用设施抗灾设防管理规定》，增加特殊结构桥梁、隧道等工程安全监测要求;增加对于改扩建工程的调查、检测、评估要求;增加老旧燃气管道改造工程设计要求;增加相邻既有工程的保护和监测要求。
2. 强化环境保护要求。落实《中华人民共和国环境保护法》和《中华人民共和国固体废物污染环境防治法》，加强生态环境影响分析要求;加强道路交通、桥梁、隧道、燃气、热力工程环境保护的相关要求;增加环境卫生工程废弃物减量化、资源化、过程污染物控制的相关内容。
3. 强化无障碍环境建设要求。落实《中华人民共和国无障碍环境建设法》，加强道路交通、园林绿化等工程的无障碍设计要求。
4. 增加综合管廊工程设计文件编制深度规定的内容。
5. 细化可行性研究、初步设计、施工图设计各阶段文件编制深度要求，进一步提升可操作性。
本规定由住房城乡建设部批准，各专业主编单位对相应规定负责解释。
参加本次修编工作的单位有：北京市市政工程设计研究总院有限公司、上海市政工程设计研究总院(集团)有限公司、上海市隧道工程轨道交通设计研究院、北京市煤气热力工程设计院有限公司、中国市政工程华北设计研究总院有限公司、上海市园林设计研究总院有限公司、北京市园林古建设计研究院有限公司、广州园林建筑规划设计研究总院有限公司、天津市政工程设计研究总院有限公司、中国市政工程西北设计研究院有限公司、中冶京诚工程技术有限公司、中国市政工程东北设计研究总院有限公司、中国市政工程中南设计研究总院有限公司、中设工程咨询(重庆)股份有限公司。修编单位具体分工见专业编写分工表。
专业编写分工表
目 组
织：朱长喜
稿：段 苒
刘桂生刘晋龙
本规定主要起草人员：
总 负 责 人：高守有 刘 勇
给 水 工 程：杨 力 王 洋 吴 彬 王进民 赵 捷 沈 铮许嘉炯 张 硕 姜 琦
排 水 工 程：黄 鸥 程树辉 张富国 张文胜 邱 明 高 旭张光华 吴 彬 王进民 王海龙 董 威 沈 铮梁 伟 司徒菲 范科文
道路交通工程：刘 勇 聂大华 段海林 张学军 袁胜强 于 宵
冯 宝 杨绍猛 郑建红 王 杰
桥 梁 工 程：卢永成 戴建国 顾民杰 牛长彦 邹小洁 李 东
隧 道 工 程：陈 鸿 贺春宁 管攀峰 彭子晖 马 杰 段 苒刘 艺 王璐琪 陆 明 蒋卫艇 沈 蓉 孟 静
防 洪 工 程：赵乐军 邓卫东 吴 春 赵文明 李国金 刘天顺邱 娜 宋亚卿 劳尔平 郭高贵 白东林 丁兆晖
燃 气 工 程：孙明烨 杜建梅 李 政
热 力 工 程：刘红林 赵惠中 丛 颖
环境卫生工程：王 斌 马小蕾 李国梁 刘 力 李 彪 郑海枫冯 乐 靳红强 韩正平 裴照堂 谢文刚 雷雨晴
园林绿化工程：朱祥明 张希波 官 涛 李 青 茹雯美 朱志红
芶 皓 刘彦琢 许哲瑶 赵新华
综合管廊工程：崔海龙 尹 瑞 邓成云 刘 斌 李 蕾 庄 璐王燕红 尹力文 王 茂
投资估算、经济评价和概预算：王 梅 郑永鹏 袁 弘 董友亮李永洁 周 泉
总 则
1. 本规定适用于市政公用工程的给水、排水、道路交通、桥梁、隧道、防洪、燃气、热力、环境卫生、园林绿化、综合管廊等新建、扩建、改建工程的可行性研究报告、初步设计文件、施工图设计文件的编制。
2. 可行性研究报告阶段应分析说明项目的技术经济可行性、社会效益、生态效益、项目资金等主要建设条件的落实情况，进行风险控制，比选设计方案，择优推荐设计方案。
3. 初步设计阶段应在可行性研究报告和准确的测量、勘探、工程调查基础上，对项目建设进行初步的设计和规划，结合市场、技术、经济等相关信息，确定建设规模、用地、建筑布局、技术路线等内容，提供主要设备和材料明细表，满足订货要求;确定施工方案和建设成本等内容，满足施工图设计的要求，确保土地征用、编制施工招标文件、建设准备和生产准备等工作的要求。初步设计文件应满足施工图设计文件的编制、工程概算和初步设计审批的需求，符合可行性研究报告批复以及国家有关标准和规范的要求。
4. 施工图设计阶段应在初步设计阶段基础上，依据相关批准文件、规划和基础资料，对项目建设进行分类筹划和详细设计，满足项目预算编制、设备材料采购、非标准设备制作和施工的需要，注明工程合理使用年限。
5. 可行性研究报告编制在执行本规定的同时，还应遵循国家发展改革委《关于印发投资项目可行性研究报告编写大纲及说明的通知》(发改投资规〔2023〕304 号)要求。在编制具体项目的可行性研究报告时，可结合项目实际情况予以适当调整。对于建设内容单一、投资规模较小、技术方案简单的项目，可以简化上述编写大纲中的有关内容。
5.1 对于建设单位有相关需求的项目，研究提出拟建项目数字化应用方案，并列支相关工程费用。
5.2 如在可行性研究报告阶段已经明确项目运营单位，可行性研究报告编制单位负责、会同运营单位共同编制项目运营方案。
5.3 对于采用政府和社会资本合作的项目，其相关工作成果应在可行性研究报告项目建设管理方案、项目运营方案、融资方案等章节体现。
5.4 对于不属于高耗能、高排放项目的，在可行性研究报告编制过程中，可在项目能源资源利用分析的基础上，明确拟采取减少碳排放的路径与方式。
6. 市政公用工程应全面落实无障碍环境建设要求，为老年人、残障人士和有无障碍需求的人员提供平等、便捷的使用条件。
7. 对于城市更新过程中涉及的市政公用工程项目，应对既有工程现状进行必要的调查、检测、评估，作为开展工程前期工作和工程设计的依据。
8. 对于项目涉及的危险性较大的分部分项工程(以下简称危大工程)，应明确相关措施要求并列支相关工程费用。
9. 本规定中“数字化应用方案”“项目运营方案”“融资方案、盈利能力、债务清偿能力及财务可持续性分析”“新材料、新设备、新工艺、新技术”等相关新增内容宜在咨询设计等服务合同及收费中予以体现。
10. 本规定提出的设计文件编制深度属基本要求，不影响业主及相关项目设计合同提出的其他要求。根据具体项目类型、规模和特点，设计文件的内容可适当增减或合并。
11. 设计文件的编制除应执行本规定外，还应符合国家有关工程建设的法律法规、工程建设强制性标准和制图标准。
第一篇 给水工程
第一章 给水工程可行性研究报告文件编制深度
1 概述
1.1 项目概况
项目全称;概述项目建设目标和任务、建设地点、工程规模、建设内容、建设工期、投资规模、资金来源、建设模式、主要技术经济指标(工程占地面积、建筑面积、绿地率等)、关键绩效指标等。
1.2 项目单位概况
简述项目单位基本情况。拟新组建项目法人的，简述项目法人组建方案。对于政府资本金注入项目，简述项目法人基本信息、投资人(或者股东)构成及政府出资人代表等情况。
1.3 编制依据
1.3.1 项目单位的委托书、中标通知书及有关合同、协议书等。
1.3.2 上级主管部门或行业主管部门批准的项目建议书(或项目建设规划)及其批复文件。
1.3.3 国家和地方有关政策性依据文件。
1.3.4 城市国土空间规划、城市总体规划和专业规划文件。
1.3.5 大型城市给水工程应有“水资源论证报告”(必要时)。
1.3.6 环境影响评价咨询成果等资料。
1.3.7 岩土工程勘察报告(可行性研究勘察)。
1.3.8 采用的主要规范和标准。
1.3.9 专题研究报告(必要时)。
1.3.10 其他。
1.4 主要结论和建议
简述项目可行性研究的主要结论和建议。主要结论包括：工程建设规模、设计出水水质及水压、推荐工艺流程、工程投资(总投资估算、工程费估算等)及经济评价
(水处理成本和经营成本等)等主要研究成果。
2 项目建设背景和必要性
2.1 项目建设背景
2.1.1 城市性质及规模
简述城市性质、历史特点、行政区划、人口规模及社会经济发展水平等。
2.1.2 自然条件
简述区域或场地的地理位置、地形地貌、河流湖泊、气象、水文、工程地质、水文地质、地震等。
2.1.3 城市供水系统现状
简述城市现状水源、供水设施、供水范围、供水人口、供水普及率等。
2.1.4 项目建设前期进展
简述项目建设目的，项目用地预审和规划选址等行政审批手续办理及其他前期工作进展。
2.2 规划政策符合性
2.2.1 项目与重大政策的符合性
阐述项目与扩大内需、共同富裕、乡村振兴、科技创新、节能减排、碳达峰碳中和、国家安全和应急管理等重大政策目标的符合性。
2.2.2 项目与重大规划的衔接性
概述城市国土空间规划、供水专项规划及其他相关专业的专项规划内容，阐述项目与经济社会发展规划、区域规划、专项规划、国土空间规划等重大规划的衔接性。
2.3 项目建设必要性
2.3.1 城市国土空间规划、城市总体规划、给水专项规划、产业政策等实施提出的要求。
2.3.2 国家、地区或该市社会经济、城市建设突出问题或发展提出的要求等。
2.3.3 城市现状供水系统存在的主要问题，与相关规划、政策要求存在的差距，对社会经济发展和居民生活质量的主要影响或制约。
2.3.4 项目建设对城市或区域社会经济发展、供水设施能力提升、居民生活质量提高等方面的影响和意义，说明项目建设的必要性。
3 项目需求分析与产出方案
3.1 需水量预测分析
根据城市性质及规模、工业布局与结构、人口增长、用水量指标等，预测不同设计
目标年的需水量。内容包括：采用的不同预测方法及对比分析、采用的主要数据及来源、预测分析与结论。
3.2 水质目标需求分析
新建净(配)水厂项目，结合原水水质、本地饮用水水质发展规划目标以及配水管网情况，确定出厂水水质标准。提标改造水厂项目，结合原水水质的主要污染指标、现有水厂处理工艺及出厂水中不能稳定达标的指标、为满足高品质水质标准需要提升的指标等情况，确定相关水质指标的提升目标。
3.3 建设规模和内容
3.3.1 工程建设规模
根据现况供水能力，对不同目标年限的供需水量进行平衡分析，论证项目建设规模及分期实施设想。
3.3.2 工程建设内容
论述取水工程、输水工程、净水厂工程、配水工程等项目组成部分的主要工程内容及总体布局。
3.4 项目建设目标
项目实施后可实现的水量、水质和水压目标。项目分期建设时，按照规划和设计目标年，说明各期可实现的目标。
4 项目选址与要素保障
4.1 项目选址或选线
4.1.1 必要时应综合考虑规划、技术、经济、社会等条件，对取水厂、净水厂以及加(调)压站的厂址，输水管线和配水管线的路由进行方案比选。
4.1.2 说明拟建项目厂址或线路的土地权属、供地方式、土地利用状况、矿产压覆、占用耕地和永久基本农田、涉及生态保护红线、地质灾害危险性评估等情况。
4.2 项目建设条件
4.2.1 建设自然条件：地理位置、地形地貌、河流湖泊、水库、工程地质、水文地质、地震、防洪等。
4.2.2 市政设施条件：雨水工程、污水工程、再生水工程、道路工程、电力工程、燃气工程、热力工程、通信工程等与厂区市政管线的衔接条件。
4.2.3 改扩建工程：分析评估现状供水设施的容量和能力，提出现有设施改扩建和利用方案。
4.3 土地要素保障分析
参见本规定“总则”第 5 条。
4.4 水源要素保证分析
从项目拟选水源的地下水允许开采量、江河多年平均径流量、湖库可利用库容、水库功能定位、水质总体评价等进行说明。
5 项目建设方案
5.1 工程方案论证
5.1.1 水源论证
1 )论证不同保证率时拟选水源可供水量及水位。
2)根据原水水质监测资料、现行的国家《地表水环境质量标准》《地下水质量标准》论证水源等级，并分析水源可能的污染源及水质风险。
3)必要时，进行不同水源的方案比选。
5.1.2 供水系统方案论证
1 )单一水源或多水源供水系统、应急水源和备用水源系统。
2)输送原水或输送清水系统。
3)分质、分压或等压供水系统。
5.1.3 取水工程方案论证
取水方式、取水构筑物包括取水头部和取水泵站的位置及形式的比选。
5.1.4 输水工程方案论证
输水方式、输水系统和输水管道工程方案(输水线路、根数、管径、管材、防腐、施工方式及用地等)的比选。
5.1.5 净水厂工程工艺论证
1 )净化工艺流程选择和构筑物选型。
2)排泥水处理工艺流程选择和构筑物选型。
5.1.6 关键工艺设备材料选型论证
水处理用药剂(混凝剂、消毒剂)和活性炭滤料类型、药剂投配系统、臭氧制备系统、膜系统、紫外消毒系统、脱水机等关键工艺设备、材料选型。
5.1.7 论证水厂平面布局和竖向设计方案
5.1.8 配水工程方案论证
1 )论证分区、分压供水方案。
2)论证中间加压站及调蓄设施的必要性、规模及位置。配水方式、配水系统和配
水干管工程方案(配水干管线路、管材、施工方式等)的比选。
5.1.9 改扩建工程方案论证
评估现状设施设计规模和实际生产能力、运行数据及运行稳定性、水质、电耗、药耗、固定资产设施等现状，分析改扩建应解决的问题和现状设施可利用条件，明确项目实施的限制性因素和实施过程可能存在的主要风险，确定改扩建项目工艺流程和构筑物形式。
5.1.10 与上述工艺比较方案相关的建筑、结构设计方案、供电方案及其主要设备选型比选等。
5.1.11 比较方案的主要经济指标、对工程用地、近远期结合、施工难度、运行管理、维修工作量等的影响，确定推荐工程方案。
5.1.12 重大技术问题研究方案(必要时)
项目需进行关键工程技术专题研究、验证试验时，应阐述研究验证工作的必要性、研究目的、研究内容、费用估算等。
5.2 推荐工程方案
5.2.1 总体技术方案、设计原则、设计目标与标准
1 )推荐工程方案的工程范围、工程内容、总体技术描述。
2)设计原则。
3)设计目标与标准：工艺专业(防洪标准、水厂自用水系数、排泥水处理目标等)、建筑专业(建筑耐火等级、建筑节能分类、绿色建筑评价指标、装配式建筑指标、装修标准等)、结构专业(设计工作年限、安全等级、抗震设防烈度及抗震等级等)、电气专业(供电负荷等级等)。
5.2.2 取水工程
1 )取水方式。
2)取水头部和取水泵站的位置、形式、规模、尺寸、主要机电设备及主要性能参数。
5.2.3 输水工程
1 )输水方式、输水系统。
2 )输水线路、长度、管径(断面)、管材、壁厚、条数、检修阀及排气阀等附件的设置、防腐方式等。
3)穿越的主要障碍物及主要工程措施。
4)设加压泵站时，说明泵站的位置、规模、主要机电设备及主要性能参数、防水锤措施等。
5)长距离输水管道对发生水锤的可能性进行分析论证，并说明消除水锤所采取的主要工程措施。
5.2.4 净水厂工程
1 )净(配)水厂规模、位置、净化工艺流程、净化构筑物的布置形式、主要设计参数、设计尺寸、主要设备及主要性能参数、药剂及消毒剂投加系统、排泥水处理系统。
2)概述场地区位、现状特点和周边环境情况及地质地貌特征，阐述厂区平面设计、功能分区、竖向设计、厂区道路、厂区绿化、厂区排水、市政接口、海绵措施、防洪措施等。
3)水厂附属建筑和设施。
5.2.5 配水工程
1 )配水方式、配水系统、配水管网分析(包括管网平差计算)。
2 )配水干管布置形式、线路、长度、管径(断面)、管材、壁厚、条数、检修阀及排水阀等附件的设置、防腐方式，水力计算(必要时)等。
3)穿越的主要障碍物及主要工程措施。
4)设调蓄设施及局部加压泵站时，说明调蓄设施和泵站的位置、规模、主要机电设备及主要性能参数、防水锤措施等。
5)分区计量管理措施(必要时)。
5.2.6 建筑设计
1 )设计相关的依据性文件的名称及主要内容(如有)。
2)设计标准：耐火等级、防水等级等。
3)主要建筑的建筑特点和空间尺寸，建筑单体与群体、周边环境的关系，主要单体的立面造型。
4 )内外装修做法的主要材料。
5)涉及的消防、节能、绿建、装配式、人防、无障碍等设计依据、设计标准和说明。
5.2.7 结构设计
1 )取水厂和净水厂工程：设计标准、荷载条件、结构材料，主要单体的结构形式(基础形式)、地基处理、抗浮设计、基坑支护、防水防腐的设计方案。
2 )输水和配水管线工程：设计标准、敷设方式、管径、管材、控制指标(如壁厚)、回填要求、地基处理等。
3)如存在影响工程的滑坡、崩塌、泥石流、地面塌陷、地面沉降等地质灾害，应提出处理方案。
4)必要时，进行结构单体设计、地基处理、管道特殊穿越工法等的方案比选。
5.2.8 电气设计
1 )设计范围、设计依据。
2)供电电源、用电负荷及等级。
3)供配电系统、计量及测量、功率因数补偿、操作电源、继电保护设置、电机启动及保护方式、变配电设置及布置、电缆敷设方式、照明及应急照明、防雷与接地、防爆要求。
5.2.9 仪表自控、弱电设计
1 )设计范围、设计依据及原则。
2)需求分析、内容及目标、技术特点及创新。
3)监控系统形式、配置(层次)架构、建设规模、功能实现、设施建设等。
4)弱电系统的类型、功能配置、建设规模等。
5)设备配置及布置、防护安全系统(含人员定位)、智慧给水(厂)管控平台、防雷接地、防爆及防损坏、机电抗震。
5.2.10 供暖通风与空气调节设计
1 )设计依据、气象资料等。
2 )供暖：热源的选择及其参数、负荷估算、系统形式等。
3)通风：系统选择、特殊通风系统的选用及布置等。
4)空调调节：冷源的选择及其参数、负荷估算、系统形式等。
5.2.11 建筑给水排水设计
应符合现行《建筑工程设计文件编制深度规定》中相关章节的规定要求。
5.2.12 机械设计(必要时)
5.2.13 主要工程量及主要设备材料
列出主要工程量[建(构)筑物单体一览表、厂区技术经济指标表等]及各专业主要设备材料清单。
5.3 用地用海征收补偿(安置)方案
参见本规定“总则”第 5 条。
5.4 数字化方案
参见本规定“总则”第 5 条。
5.5 建设管理方案
参见本规定“总则”第 5 条。
6 项目运营方案
6.1 运营模式选择
研究提出项目运营模式，确定自主运营管理还是委托第三方运营管理，并说明主要理由。委托第三方运营管理的，应提出对第三方的运营管理能力要求。
需要移交的项目，明确移交的工程范围、内容和接收单位。
6.2 运营组织方案
说明项目组织机构设置方案和人力资源配置方案等。
6.3 安全保障方案
6.3.1 安全生产责任制和安全管理体系，分析项目运营管理中存在的危险因素及其危害程度，明确安全生产责任制，建立安全管理体系。
6.3.2 劳动安全与卫生，提出劳动安全(包括反恐怖防范工作)与卫生防范措施，制定安全应急管理预案。
6.3.3 其他安全保障方案，项目可能涉及的数据安全、网络安全的责任制度或措施方案，制定安全应急管理预案。
6.4 绩效管理方案
根据给水工程项目建设的具体内容，分别确定项目关键绩效和评价指标，包括取水规模、输水规模、净(配)水厂处理规模及出厂水水质水压、加压泵站和配水工程的配水规模和服务水压、设施用地面积等，并说明影响目标实现的关键因素。
7 项目投融资与财务方案
见本规定“投资估算、经济评价和概预算”的相关章节。
8 项目影响效果分析
8.1 经济影响分析(必要时)
8.2 社会影响分析
参见本规定“总则”第 5 条。
8.3 生态环境影响分析
8.3.1 水源保护，依据国家和地方有关水源保护的法规、条例，说明水源防护措施。
8.3.2 污染物排放，分析工程建设和运营过程产生的噪声、废水、废气、扬尘和固体废弃物等，采取必要的环境保护措施，满足生态环境保护控制要求。
8.3.3 水土流失，参考相关标准要求编制。
8.3.4 海绵城市措施(必要时)，依据项目所在地相关政策、规划及标准规范要求编制。
8.4 资源和能源利用效果分析
项目的水资源(含非常规水源)、能源(含太阳能、地热能、空气源热能、水源热能等可再生能源)、污水资源化利用以及设备回收利用情况。各专业节能、节药和节水(包括水资源利用效率、水厂排泥水处理、管网漏损控制、雨水资源利用) 目标、措施及效益评估，说明与行业规划确定的能耗指标相比，通过优化设计和运行，预期可实现的节能效果。
8.5 碳达峰碳中和分析
参见本规定“总则”第 5 条。
9 项目风险管控方案
9.1 风险识别与评价
识别项目全生命周期的主要风险因素，包括需求、建设、运营、融资、财务、经济、社会、环境、网络与数据安全等方面，分析地震、地质灾害、火灾、爆炸、洪涝、干旱等各种风险发生的可能性、损失程度，以及风险承担主体的韧性或脆弱性，判断各风险后果的严重程度，研究确定项目面临的主要风险。
9.2 风险管控方案
结合项目特点和风险评价，有针对性地提出项目的消防、防爆、防淹以及其他自然灾害的防范和化解措施。重大项目应当对社会稳定风险进行调查分析，查找并列出风险点、风险发生的可能性及影响程度，提出防范和化解风险的方案措施，提出采取相关措施后的社会稳定风险等级建议。
9.3 风险应急预案
对于项目可能发生自然灾害、事故灾害、公共卫生事件和社会安全事件等风险，研究确定应急期间关键水质指标和控制限值，制定重大风险应急供水预案，明确应急处置及应急演练要求等。
10 研究结论及建议
10.1 主要研究结论
从建设必要性、要素保障性、工程可行性、运营有效性、财务合理性、影响可持续性、风险可控性等维度分别简述项目可行性研究结论，评价项目在经济、社会、环境等各方面的效果和风险，提出项目是否可行的研究结论。
10.2 问题与建议
明确项目需要重点关注和进一步研究解决的问题，提出相关建议。
11 附表、附件和附图
11.1 附表(必要时)
11.2 附件
项目审批需要的各类批件和附件。
11.3 附图
可行性研究报告一般应包括下列附图，可根据工程具体情况适当增加图纸数量和内容：
1 )总体布置图;
2 )供水系统方案示意图;
3 )工艺流程图;
4 )长距离输水管道(涵)水力坡降线图;
5 )水厂(泵站)总平面布置图;
6 )管网布置图(建设内容包含配水管网工程的项目，应包括管网平差图);
7)一次系统图(供电电源电压等级超过 35kV 的厂站)。
第二章 给水工程初步设计文件编制深度
1 设计说明书
1.1 概述
1.1.1 项目概况
简述项目及建设单位名称、建设地点、设计范围、工程规模、工程占地、服务范围、建设工期、工艺流程、水压水质目标、主要技术经济指标等。
简述项目前阶段工作开展情况，包括可行性研究报告批复、初步设计对可行性研究报告批复的执行情况等。
1.1.2 设计依据
1 )设计委托书、中标通知书(或设计合同);
2)上级主管部门批准的可行性研究报告及批复文件(注明批准机关、文号、日期、批准的主要内容);
3 )水资源评价报告及取水许可证(必要时);
4 )建设项目用地预审与选址意见书;
5 )岩土工程勘察报告(初步勘察);
6 )工程测量资料;
7)其他专题研究及评价报告(如有)等。
1.1.3 采用的主要规范和标准
1.1.4 主要设计资料
水质资料、现状给水工程资料等(注明资料名称、来源、编制单位及日期)。
1.1.5 主要结论
项目建设地点、工程规模、供水服务范围、设计出水水质及水压、推荐工艺流程、工程建设内容、工程投资概算等主要结论。
1.2 城市概况
1.2.1 城市或区域现状、总体规划等。
1.2.2 自然条件，包括地形地貌、气象、水文、工程地质、水文地质、地震等有关情况。
1.3 现有供水设施和城市供水规划概况
1.3.1 现有供水系统概况
现有水源、水厂、管网等设施及利用情况、供水能力、实际供水量、水质、水压、生活用水量标准、普及率及存在问题。供水设施的改造项目，还应包括对设施、用地和环境等因素全面评估的结论。
1.3.2 城市供水规划
1.4 设计内容
1.4.1 总体设计
1 )工程规模：近、远期用水量，选用的生活用水量标准，工业用水量标准，重复利用率， 日变化系数、时变化系数等。确定取水工程、加压泵站、输配水管(渠)道、
净(配)水厂规模。
2)水质及水压要求：生活用水及工业用水的水质要求。生活用水、工业用水及消防的水压要求。
3)水源选择：根据可行性研究报告对水源的论证，说明所选水源的水质及不同保证率时的水量。
4)给水系统方案：根据自然条件、总体规划、建设周期，结合现有给水设施，提出方案进行比较，从技术、经济及耗用能源、主要材料等方面全面权衡，论证方案的合理性和先进性，择优选择推荐方案，列出方案的系统示意图。
5)输水系统选择：水源与净(配)水厂之间的输水系统，对输水线路选线、管径(断面)、条数、管(渠)材料、设置加压泵站级数等方案作技术经济比较，择优选择推荐方案，绘制方案的系统示意图。
6)征地、拆迁范围和数量。
1.4.2 取水构筑物设计
阐述地表水取水口位置选择，取水头部、取水构筑物或地下水水源地取水井的设计原则及方案比较，说明各构筑物的工艺设计参数、结构形式、基本尺寸、设备选型、数量、主要性能参数、运行要求、起吊设施和卫生防护措施等。地表水取水构筑物要说明设计标准，防冰凌、防水草、防淤积及岸坡保护措施以及对航运的影响等。
1.4.3 输水管(渠)道设计
管(渠)道走向、长度、管径(断面)，管材、埋设深度、防腐措施及管道标志，检修阀及排气阀等附件设置的原则和数量，输水管(渠)穿越铁路、公路、河流等障碍物的工程措施，加压泵站位置、布置和机组设备选型，防止水锤措施等。
1.4.4 净(配)水厂设计
1 )根据原水水质分析和出水水质要求，确定净化工艺流程;
2)净(配)水厂位置，平面及竖向设计，土方平衡计算、防洪标准及措施、厂区排水、海绵措施(必要时)、占地面积及主要经济技术指标;
3)构筑物选型及主要设计参数、尺寸、主要设备形式及主要性能参数、数量、采用新技术的工艺原理和特点;
4)净水药剂的选择及其用量、搅拌方式、投配方式、储量及储存方式、计量设备，加药间的尺寸、布置及其所需设备类型、台数与性能，卫生安全措施;
5)消毒剂的选择及其用量、消毒方式、投配点、投配和计量设备、储量及储存方式、消毒间的布置和安全措施;
6 )排泥水的排放或回收等处理措施，对排放水体的环境影响，污泥处置方法;
7 )辅助生产建(构)筑物及附属建筑物的建筑面积及其使用功能;
8)厂内给水管及消火栓的布置，排水管布置及雨水排除措施，道路标准、绿化设计;
9 )雨水工程、污水工程、再生水工程、道路工程、电力工程、燃气工程、热力工程等厂外市政配套工程位置和规格等主要设计参数;
10)净(配)水厂改造项目在改造期间连续供水能力分析，改造时序，施工过程对现有构筑物、管线的安全影响及保障措施等。
1.4.5 配水管网设计
管网布置原则，管网平差计算成果(必要时)，最大工作压力、最小工作水头(地面以上)，配水干管的直径、长度、走向，检修阀及排气阀等附件的设置原则和数量，管道穿越铁路、公路及过河方式与管道标志等，加压泵站布置和机组设备选型、防止水锤措施，调节水池或水塔的位置、容量、标高和形式。
管网等配水设施的水压、水量及水质在线监测与调控系统。
1.4.6 建筑设计
1 )前期设计工作中确定的本专业相关的工程技术标准和主要指标;
2)根据生产工艺要求或使用功能确定的主要单体建筑的平面布置、层数和层高，建筑之间及建筑和周边环境的关系;
3 )建筑物的立面造型、色彩和材料，内外装修的做法和材料;
4)涉及的防火防爆、节能、绿建、装配式、人防、无障碍等内容的设计范围、设计原则、标准和做法;
5)具体内容可参照现行《建筑工程设计文件编制深度规定》的相应要求。
1.4.7 结构设计
1 )厂站工程
设计标准：设计工作年限、安全等级、抗震设防烈度和抗震设防类别、地基基础设计等级、防水等级等;
荷载取值及参数：地震作用、风载、雪载、楼地面荷载、车辆荷载、设备荷载、温度荷载等;
主要单体的结构体系，屋面、基础部位的结构形式，变形缝的设置;
主要结构材料、等级、性能指标;
地基设计：工程地质、地下水条件、水土对结构材料的腐蚀、基础的选型、地基处理等;
抗浮、基坑支护、地下水控制、防水、防腐等内容的标准和主要做法;
绿建、装配式、人防(如有)等内容的总体及分项指标和具体做法;
具体内容可参照现行《建筑工程设计文件编制深度规定》的相应要求。
2)管线工程
设计标准：设计工作年限、安全等级、抗震设防烈度和抗震设防分类等;
荷载取值及参数：地面堆载、车辆荷载、覆土荷载、地下水、地震作用(如有)、温度作用(如有)等;
管道设计执行的依据和标准;
管道明挖基坑开挖、支护、地下水控制及回填的要求，对周边建筑和市政设施的影响评价和保护措施;
地基基础设计，液化、软土、冻土、湿陷性黄土等不良地质条件的地基处理措施;
穿越铁路、河道、公路等特殊段，暗做(顶管、盾构和水平定向钻等非开挖工法)的结构做法、施工要求、构造措施，检测监测要求(必要时);
工程影响范围内的滑坡、崩塌、泥石流、地面塌陷、地面沉降等地质灾害的处理原则、范围和做法(必要时)。
1.4.8 电气设计
1 )说明设计范围及内容;
2 )电源：供电电源来源、电压等级、备用电源设置等;
3)用电负荷：说明用电负荷等级、种类，采用需要系数法以表格方式列出设备容量、需要系数、计算负荷、功率因数补偿值、变压器容量、计算负荷汇总等;
4)供配电系统：根据负荷性质及可靠性的要求，确定厂内高、低压一次系统图接线形式，说明各系统(包括备用电源)运行方式，高、低压出线配电方式等;
5)变电所布置：根据用电负荷及平面布置确定厂内变电所的设置、平面布置、变压器容量和数量的选定及其布置安装方式;
6)保护和控制：高压系统继电保护的设高压系统操作电源类型的选择、电机设备的启动及控制方式、低压配电线路保护等;
7 )计量：说明水厂商业用电的计量方式;
8)管线敷设：说明室内外电气管线敷设方式原则，包括电缆隧道、电缆沟、电缆管井、照明等的敷设方式;
9 )照明及应急照明：各主要房间照度标准，灯具设置原则，光源选择等;应急照明需明确哪些房间需设置及设置标准等;
10 )设备选型：高、低压配电设备、变压器、电气箱柜、电缆等主要设备材料选型要求;
11 )防雷、接地、防爆及等电位联结、抗震等的说明。
1.4.9 仪表自控、弱电设计
1 )设计范围、内容及依据;
2) 自控系统的设计原则、建设规模、安装场所、系统配置(硬件及软件)、通信网络及功能实现等;
3 )仪表系统的设计原则、仪表设置、检测功能;
4 )工业电视系统的设计原则、系统配置、信号传输及功能实现;
5 )安防系统的设计原则、系统配置、信号传输及功能实现;
6 )通信(综合布线)系统的设计原则、系统规模、综合布线及功能实现;
7)火灾自动报警系统的设计原则、系统配置、探测选型、信号传输、应急通信及功能实现等;
8 )有线电视系统的设计原则、系统配置及功能实现等;
9 )设备的防护等级、防腐等级;
10 )防爆及防损坏设计;
11 )设备的技术水平、选型要求、布置安装等;
12 )管缆及其敷设说明;
13 )防雷及接地系统;
14)机电抗震。
1.4.10 供暖通风与空气调节设计
1 )说明设计范围、设计参数、设计原则等。
2 )供暖：阐述热负荷、热源选择、供暖系统形式及管道敷设方式、系统补水定压方式、供暖系统平衡及调节手段等。
3)通风：根据建(构)筑物使用功能、生产需求确定通风设计，阐述通风系统的形式和换气次数等。
4)空调：阐述冷负荷、冷源选择、空调(风、水)系统设备配置形式、系统平衡及调节手段、监测与控制、必要的气流组织等。
5 )冷、热源机房：确定设备选型，冷、热媒参数;所消耗能源的来源与种类;冷、热源系统及其内部主要设备的描述;冷热源系统对环保的影响。
6 )各系统设备、管道材料及保温材料的选择，防火技术措施。
7)计算书(供内部使用)：对负荷、风量和水量、主要管道水力等应做初步计算，确定主要管道和风道的管径、风道尺寸及主要设备的选择。
8)其他应符合现行《建筑工程设计文件编制深度规定》的有关规定。
1.4.11 建筑给水排水设计
应符合现行《建筑工程设计文件编制深度规定》中相关章节的规定要求。
1.4.12 机械设计(必要时)
所选非标机械的构造形式、原理、特点以及有关设计参数。
1.5 主要设备材料表
提出全部工程及分期建设需要的主要设备材料的名称、规格(型号)、数量等，进口设备可单列。
1.6 环境保护
分析工程建设和运营过程产生的噪声、废水、扬尘和固体废弃物等，采取必要的环境保护措施，满足生态环境保护控制要求。
1.7 水源防护
依据国家和地方有关水源保护的法规、条例，说明水源防护措施。
1.8 水土保持
参考现行的国家标准《生产建设项目水土保持技术标准》GB 50433 要求编制。
1.9 安全生产与卫生
1.9.1 用电设备安全防护措施。
1.9.2 转动设备安全防护措施。
1.9.3 防滑梯、护栏等安全防护措施。
1.9.4 危险化学品防护措施、职业病危害预防与控制等。
1.9.5 反恐怖防范措施。
1.9.6 其他安全措施。
1.9.7 对主要防范措施提出预期效果和综合评价。
1.10 消防
根据建(构)筑物的使用功能，确定其火灾危险性类别和消防保护等级，考虑必要的安全防火间距、消防道路、安全出口、消防给水、防烟排烟等措施。
1.11 节能降耗
结合工程实际情况，叙述能耗情况及主要节能措施，包括建筑物隔热措施、节电、节药、节水、节燃料及太阳能、地热能、空气源热能、水源热能等可再生能源利用措施，说明节能效益。
1.12 海绵城市(必要时)
依据项目所在地相关政策、规划及标准规范要求编制。
1.13 智慧水务(必要时)
智慧水务、智慧水厂、智慧管网发展目标及措施。智慧管控平台的设计原则、总体架构、系统配置、功能及应用、设施建设等。
1.14 应急供水措施
供水设施针对突发性水质污染、地震等自然灾害、事故灾害、公共卫生事件和社会安全事件等突发事件的应急供水能力分析及应对措施。
1.15 运营组织方案
说明项目组织机构设置方案和人力资源配置方案等。
1.16 建议及存在问题
1.16.1 需提请在设计审批时解决或确定的主要问题。
1.16.2 施工图设计阶段需要的资料和勘测要求。
1.17 附件
项目审批需要的各类批件和附件。
2 工程概算书
见本规定“投资估算、经济评价和概预算”的相关章节。
3 设计图纸
初步设计阶段图纸一般应包括以下内容，可根据工程内容及设备招标投标具体情况适当调整。
3.1 总体布置图
比例一般采用 1 ∶ 10000～1 ∶50000，表示出地形、地物、河流、铁路、公路等，标出坐标网、方位、风玫瑰(指北针)，绘制现有和设计的给水系统，列出主要工程项目表。
3.2 总平面图
水源地、取水厂、净(配)水厂等应绘制总平面图。比例一般采用 1 ∶200～1 ∶500，图上表示出坐标轴线、标高、风玫瑰(指北针)、平面尺寸，绘出现有和设计的建(构)筑物、主要管渠、围墙、道路及相关位置，注明与外部配套设施的关系、绿化景观布置
示意、海绵措施布置、竖向布置、列出建(构)筑物一览表、主要技术经济指标和工程量表。
3.3 工艺流程图
纵向比例一般采用 1 ∶ 100～1 ∶200，表示出生产流程中各构筑物及其水位标高关系，列出主要规模指标和主要设计参数、主要设备及主要性能参数。
3.4 给水管(渠)平面设计图、纵断面设计图
3.4.1 平面设计图
平面设计图比例一般采用 1 ∶500～1 ∶ 1000，图中表示出地形、地物、道路、管(渠)平面位置、转角度数及坐标，示意穿越铁路、公路、河流、各类地下管缆等主要障碍的位置，标明布置平面管件、各类阀门、消火栓等管道附件以及泄水管、连通管等的位置。
3.4.2 纵断面设计图
纵断面设计图采用比例一般横向 1 ∶ 1000～1 ∶2000，纵向 1 ∶ 100～1 ∶200，图上表示出现况地面标高、设计地面标高、设计管(渠)底标高、埋深、距离、坡度、接口形式，注明管径(渠断面)、管材，示意穿越铁路、公路、河流、各类地下管缆等主要障碍的位置及标高，标明布置纵断面管件、各类阀门、消火栓等管道附件以及泄水管、连通管等的位置。
3.4.3 其他要求
平面设计图和纵断面设计图应相互对应，并列出主要设备材料及工程量表。给水管(渠)改造工程，应绘制迁改管线综合图。
3.5 主要构筑物工艺设计图
比例一般采用 1 ∶ 100～1 ∶200，在建筑图的基础上表示构筑物工艺设计尺寸、布置形式、主要设备及主要工艺管道、附件的相对位置、标高(宜采用绝对标高)等，注明管径及水流方向，列出主要设备材料表，注明规格及主要性能参数。
3.6 主要建(构)筑物建筑设计图
建筑设计图包括平面图、立面图和剖面图，表示空间尺寸和分部尺寸、各个空间名称、主要构件尺寸、室内外高程关系和楼层高度、主要建筑构造部件、内外装修做法、门窗尺寸等。防火分区布置图(必要时)。
具体应参照现行《建筑工程设计文件编制深度规定》的有关规定。
3.7 主要建(构)筑物结构设计图
结构设计图包括基础平面图、各层结构平面图、结构的主要节点图，表示主要结构
构件的定位尺寸、标高、截面尺寸，结构的主要构造节点，以及伸缩缝、沉降缝、防震缝的位置及宽度等。
地基处理设计图、基坑支护设计图(必要时)，包括平面图和大样图，表示空间关系、构件定位和数量、主要构造节点等。
构筑物的结构设计图可和其他专业设计图结合。
以上具体内容可参照现行《建筑工程设计文件编制深度规定》的相应要求。
管道结构设计图(必要时)，应给出管道的横断面，表示管道和周边地形的高程，管道结构的管径、材质、指标要求、使用范围，基槽的开挖回填做法，基坑支护做法。
3.8 主要电气设计图
各变电所高、低压系统图，注明主要元器件参数;
各变电所及重要工艺设备配电室平面布置图;
厂区管缆敷设路由图，主要电缆通道断面;
主要设备材料表。
3.9 仪表自控、弱电设计图
设备材料统计表;
全厂仪表自控设备平面布置图;
配管及仪表流程图(含图例符号);
监控系统配置图(含 IO点统计);
中心控制室及机房平面布置;
监控(控制)站配电系统图;
工业电视系统配置图;
安防系统配置图;
火灾自动报警系统配置图;
通信系统(综合布线)配置图;
有线电视系统配置图;
仪表自控系统接地系统示意图;
智慧给水运维平台总体架构图;系统配置图;数据流程图;数据机房及监控室平面布置图(必要时)。
3.10 供暖、空调系统图
供暖通风和空气调节图纸一般包括图例、系统流程图、主要平面图。各种管道、风道可绘单线图。
冷、热源系统流程图及冷热源设备布置图，附主要设备材料表。
建筑防排烟系统原理图及平面图。
供暖通风和空调平面图。
简单工程供暖通风和空调专业初步设计阶段可不出图，只列出主要设备表。复杂及特殊工程，其出图深度参照现行《建筑工程设计文件编制深度规定》中供暖通风与空气调节、热能动力章节相关深度要求。
3.11 建筑给水排水系统图
简单工程的建筑给水排水专业初步设计阶段可不出图。复杂及特殊工程，其出图深度参照现行《建筑工程设计文件编制深度规定》中相关章节的规定要求。
第三章 给水工程施工图设计文件编制深度
1 设计说明书
1.1 概述
简述建设目标和任务、建设地点、建设内容和规模、水压水质目标等。如与初步设计发生变化，应说明变化的主要内容并说明原因。
1.2 设计依据
1.2.1 摘要说明初步设计批准的机关、文号、日期及主要审批内容。
1.2.2 采用的岩土工程勘察报告(详细勘察)、工程测量资料。
1.2.3 采用的规范和标准。
1.3 设计内容
1.3.1 工艺设计
参照初步设计的相关章节进行简述，包括设计规模、进出水水质等设计标准、系统方案、工艺流程、厂址及管线路由等。
给水厂站工程应说明各单体构筑物的主要工艺设计参数、尺寸、数量、主要设备及工艺管道的设计功能、安装要求、运行条件(开停水泵时对取水水位或清水池水位的要求、设备的备用关系等)、设备控制运行要求等。并应说明厂内各种工艺管道与外部配套设施的关系。
给水管道工程(含厂平面及构筑物内工艺管道)应说明管道位置、管材及接口，管道防腐、管道附件及附件井，管道穿越铁路、公路、河流及深覆土段的特殊处理措施，管道安装、试压、冲洗消毒的要求等，长距离输水管道应提供水力计算书(必要时)。
1.3.2 建筑设计
应说明本册设计文件涉及单体建(构)筑物的工程概况、设计标准和依据、标高及高程系、室内外装修、门窗的材料及尺寸、施工及维护的注意事项。涉及的消防、节能、绿建、装配式、人防、无障碍等设计标准、参数和具体内容。内容可参照现行《建筑工程设计文件编制深度规定》的相关规定。
1.3.3 结构设计
应说明本册设计文件涉及的单体建(构)筑物概况、设计标准、荷载取值及参数、结构材料、岩土及地下水情况、地基基础、抗浮、基坑支护、地下水控制、防水、防腐、沉降观测、构造做法、施工、质量检测及维护的注意事项等。内容可参照现行《建筑工程设计文件编制深度规定》的相关规定。
管线工程说明书应包括设计标准、荷载取值及参数、管道设计参数、岩土及地下水情况、基础型式、地基处理、基坑开挖支护回填、地下水控制、对周边建筑和市政设施的保护等。管道如采用顶管、盾构和水平定向钻等暗做工法，应说明各个衬砌层断面形式和结构做法、施工设备和关键技术指标，管道及周边环境的检测、止水注浆等构造措施。
地质灾害处理设计概述、设计原则和依据、处理范围和做法、施工和维护的要求。
1.3.4 电气设计
应说明本册设计文件涉及单体建(构)筑物的工程概况、设计条件、批复文件、设计规范等依据。
设计范围、设计内容、设计分界;本册设计图纸的，包括与其他设计单位、系统集成商等之间的设计划分;供配电系统：用电负荷，供配电方式，运行方式，保护要求等;电机设备启动及控制要求;设备主要技术要求：设备选型、规格、主要技术参数等;施工、安装要求：设备安装、管缆敷设、防水、防火、防爆要求等;防雷及接地保护：防雷、接地、防浪涌保护、等电位联结;抗震要求;电气施工安装注意事项;确定因素影响施工的部分(如未经供电部门审图、设备未招标资料不全、需厂家深化设计等);其他。
以上内容应根据每册内容不同来选择说明重点。
1.3.5 仪表自控、弱电设计
应说明本册设计文件涉及单体建(构)筑物的工程概况、本册设计文件设计范围、内容及依据(含验收规范);监控系统及各现场控制站、就地控制站的位号、配置、通信网络、系统功能;仪表系统的设备位号、检测范围、安装要求、功能实现等;工业电视系统的设备编号、安装要求;通信(综合布线)系统的系统配置、设备规格、安装布置及综合布线等;有线电视系统的配置、设备规格、安装布置及接线连接等;安防系统
的系统配置、设备规格、安装布置及接线连接等;火灾自动报警系统的系统配置、探测器选型、安装布置及接线连接;设备防护等级、防腐等级规定;电缆选型、管缆敷设;防雷及接地;防爆及防损坏;机电抗震;施工注意事项及其他说明;与工艺专业配合，全厂过程控制逻辑说明。
智慧管控平台的总体架构、数据流程、系统配置、设备布置及安装、功能及应用(必要时)。
1.3.6 供暖通风与空气调节设计
应说明本册设计文件涉及单体建(构)筑物的工程概况、设计范围、室内外设计参数。
供暖：供暖热负荷、折合耗热量指标;热源设置情况，热媒参数、热源系统工作压力及供暖系统总阻力;供暖系统水处理方式、补水定压方式、定压值等;设置供暖的房间及供暖系统形式、管道敷设方式;供暖热计量及室温控制，供暖系统平衡、调节手段;供暖设备、散热器类型等。
空调：空调冷、热负荷，折合耗冷、耗热量指标;空调冷、热源设置情况，热媒、冷媒及冷却水参数，系统工作压力等;空调系统水处理方式、补水定压方式、定压值等;各空调区域的空调方式，空调风系统简述等;空调水系统设备配置形式和水系统制式，水系统平衡、调节手段等。
通风：设置通风的区域及通风系统形式;通风量或换气次数;通风系统设备选择和风量平衡。
监测与控制要求：有自动监控时，确定各系统自动监控原则，说明系统的使用操作要点等。
防排烟：设置防排烟的区域及其方式;防排烟系统风量确定;防排烟系统及其设施配置;控制方式简述;暖通空调系统的防火措施。
节能设计：节能设计采用的各项措施、技术指标，包括有关节能设计标准中涉及的强制性条文的要求。
空调通风系统的防火、防爆措施;废气排放处理措施;设备降噪、减振要求，管道和风道减振做法要求等。
施工说明：设计中使用的管道、风道、保温材料等材料选型及做法;设备表和图例没有列出或没有标明性能参数的仪表、管道附件等的选型;系统工作压力和试压要求;图中尺寸、标高的标注方法;施工安装要求及注意事项，大型设备安装要求及预留进、出运输通道。采用的标准图集、施工及验收依据。
需专项设计及二次深化设计的内容应提出设计要求。当本专业的设计内容分别由两个或两个以上的单位承担设计时，应明确交接配合的设计分工范围。
1.3.7 建筑给水排水设计
应符合现行《建筑工程设计文件编制深度规定》中相关章节的规定要求。
1.4 采用的新技术、新材料说明(必要时)
1.5 危险性较大的分部分项工程注意事项
在设计文件中注明涉及“危大工程”的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。
1.6 施工安装注意事项及质量验收要求
必要时另行编制主要工程施工方法设计。
1.7 运转管理注意事项(给出必要的说明)
1.8 存在问题(如有)
1.9 附件
项目审批需要的各类批件及附件。
2 修正概算或工程预算(必要时)
见本规定“投资估算、经济评价和概预算”的相关章节。
3 主要材料及设备表
各专业主要材料和设备表可单独成册，也可合订成册。
4 设计图纸
4.1 总体布置图
比例一般采用 1 ∶2000～1 ∶ 10000，图中内容基本同初步设计，要求更为详细确切。
4.2 总平面图
取水厂、净(配)水厂等应绘制总平面图。
1 )比例一般采用 1 ∶200～1 ∶500。
2)应附有测量的地形和坐标，风玫瑰图(指北针)，厂区的用地红线、建筑控制线、厂区周边的道路位置、高程和建设用地的规划高程。
3)厂区内建筑物、构筑物、围墙、绿地、道路、主要设备基础的名称、层数、坐
标或定位尺寸，厂区内的挡墙、护坡的定位和高程，厂区出入口的定位和高程，厂区和各个单体的技术经济指标表。
4)厂区内建筑物的室内外标高，构筑物、设备基础的控制高程和地面标高，道路控制点的标高、纵坡度和纵坡距，挡墙及放坡顶底标高。
5)采用方格法计算厂区的挖填方量，如复杂场地应按照方格进行土石方计算，绘制土石方工程计算表。
6 )厂区绿地的位置、面积，建筑小品的示意，人行步道的定位，绿化的主要技术指标和要求。
7 )厂区中海绵措施(如有)在总平面图中参照建筑物和构筑物要求;海绵措施单体设计要求同本篇“4.8 单体建(构)筑物设计图”。海绵措施设计图纸可根据工程要求单独绘制或与其他设施合并绘制。
4.3 工艺流程图
纵向比例一般采用 1 ∶ 100～1 ∶200，表示出生产工艺流程中各构筑物及其水位标高关系，列出主要规模指标和主要设计参数、主要设备及主要性能参数。
4.4 管道综合图
比例一般采用 1 ∶200～1 ∶500。当厂区地下管缆种类较多时，须进行管道综合，绘出各种管线的平面布置，注明各管线与建(构)筑物的距离尺寸和管线间距尺寸。管线交叉密集的位置，须绘制节点断面图，注明管线、地沟等的设计标高及各管线间的控制标高。
4.5 工艺管(渠)道平面布置图
比例一般采用 1 ∶200～1 ∶500。表示厂区内各种工艺管(渠)道管径(断面尺寸)、长度、材料，各类阀门、附件及附属构筑物，注明节点管件、支墩等，列出工程量及管件一览表。
4.6 排水管渠纵断面设计图
表示厂区主要排水管渠的埋深、管底标高、管径(断面尺寸)、坡度、管材、基础类型、接口方式及排水井、检查井、交叉管道的位置、标高、管径(断面尺寸)等。
4.7 给水管(渠)道
4.7.1 平面设计图、纵断面设计图
1 )平面设计图比例一般采用 1 ∶500～1 ∶ 1000，内容同初步设计。
2)纵断面设计图比例一般采用横向 1 ∶ 1000～1 ∶2000，纵向 1 ∶ 100～1 ∶200。必
要时绘出地质柱状图。其他内容同初步设计。
3 )平面设计图和纵断面设计图应相互对应，并列出主要设备材料及工程量表。
4.7.2 管件结合图
必要时，绘制管件结合图。注明各节点的管件布置及各种附属构筑物(如各类阀门井、消火栓井等，穿越铁路、公路、河流等)的位置与桩号，各管段的管径(断面尺寸)、长度等，附管件一览表及工程量表。
4.7.3 管渠附属构筑物建筑安装图
包括穿越铁路、公路、河流、桥梁、堤坝的设计图，比例一般采用 1 ∶ 100～1 ∶500。
4.8 单体建(构)筑物设计图
4.8.1 工艺设计图
1 )比例一般采用 1 ∶50～1 ∶ 100，分别绘制平面图、剖面图及详图，表示出工艺布置，细部构造以及设备、管道、阀门、管件等的安装位置和方法，详细标注各部分尺寸和标高(宜采用绝对标高)、引用的详图、标准图等，并附设备、管件一览表以及必要的说明和主要技术数据。
2)加药系统、加氯系统、排泥水处理系统分别绘制系统图。
4.8.2 建筑设计图
建筑图绘制平面布置图、立面图、剖面图、屋面排水图、节点详图及建筑配件详图，表示总尺寸、分部尺寸及轴线尺寸，各个空间名称，室内外高程和各层标高，节点及配件做法，内外装修做法表和门窗表，主要设备基础、沟道、洞口的位置、尺寸和详图。涉及消防、节能、绿建、装配式、人防、无障碍等内容的说明和相应图纸。具体内容可参照现行《建筑工程设计文件编制深度规定》的相应要求。
4.8.3 结构设计图
1 )建(构)筑物结构图包括基础平面图、基础构件配筋图，地基处理平面图和构件配筋图，各层构件平面及剖面配筋图，结构的节点详图，伸缩缝、沉降缝、防震缝、施工后浇带的位置及详图，主要洞口的位置、尺寸，主要设备、沟道的做法及配筋，基坑支护的平面图、剖面图、构件配筋图、基坑监测图等，引用的标准图、钢筋表(必要时)等。其他具体内容可参照现行《建筑工程设计文件编制深度规定》的相应要求。
2)管道结构设计图包括横断面设计图、纵断面设计图(必要时)、构件详图和配筋图。表示管道和周围建(构)筑物空间关系，管槽各部分回填材料和指标要求，管道地基处理，管道支墩、包封等构件，管道基坑的支护和监测，既有设施保护和监测等。
3)结构设计应包括计算书，内容包括主要结构的工程概况、计算简图、设计依据、结构计算模型、荷载条件、计算过程、计算结果等。应进行主要构件控制工况下的
