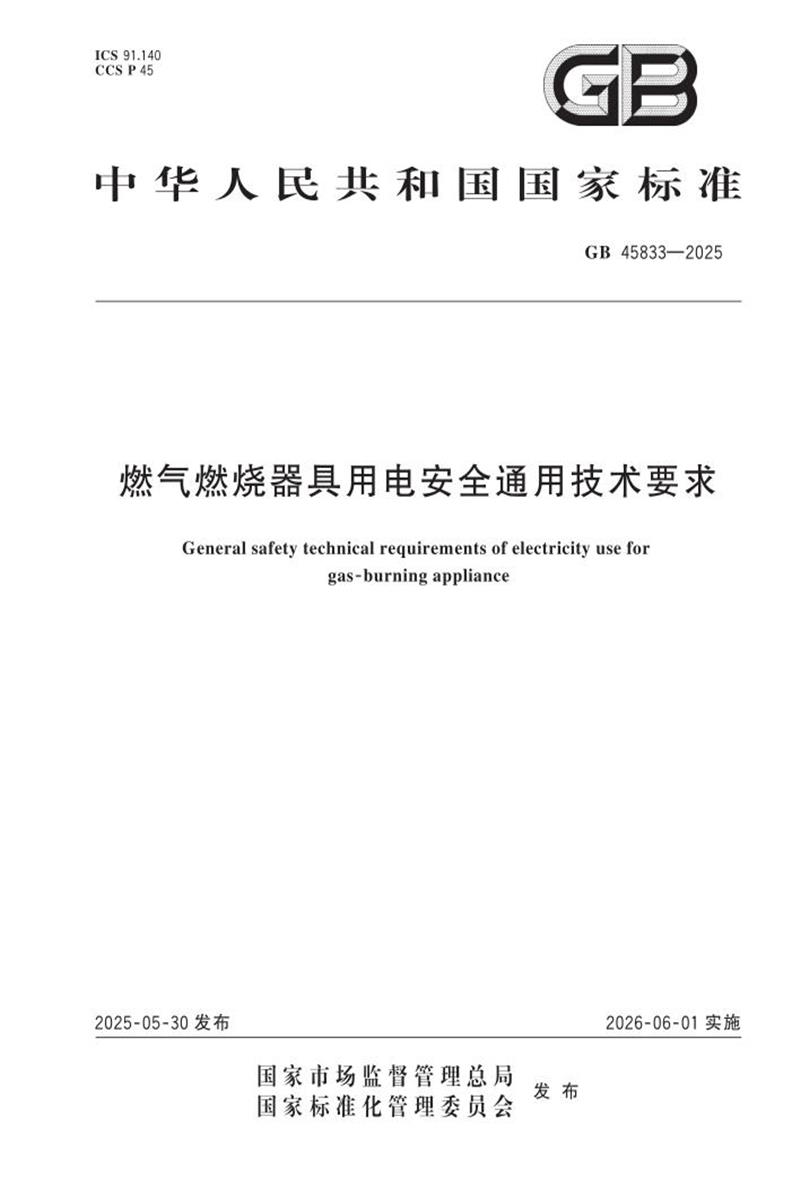

GB 45833-2025 燃气燃烧器具用电安全通用技术要求

关键词：燃气安全用电 GB 45833

资源简介

以下是GB 45833-2025《燃气燃烧器具用电安全通用技术要求》国家标准的详细内容总结：

适用对象 ：
- 额定电压 ≤250V的燃气燃烧器具（燃具），依据GB 16914规定。
- 不适用 ：三相电源燃具、纯电池供电燃具、集成燃具中的纯电功能部分（如电烤箱）、工业专用燃具、腐蚀性环境燃具。
核心内容 ：
- 规定燃具用电安全的分类、结构材料、电气性能、电磁兼容、远程操作、信息标识等要求及试验方法。

关键术语 ：
- 程序：燃具运行次序（含待机、启动、安全关闭等）。
- 功能安全 ：控制装置/控制器保障安全的能力。
- 定义状态 ：燃气切断的安全状态（需特定操作恢复）。
- 电击防护分类 ：
  - I类：基本绝缘+接地保护（如金属外壳接地）。
  - II类 ：双重绝缘/加强绝缘（无接地）。
  - III类 ：安全特低电压（≤42V）。
- 固定式/可移动式 ：按使用位置是否固定分类。
- 远程操作 ：远程改变燃气燃烧状态的数据传输（红外线除外）。

基本要求 ：
- 防水设计（防冷凝、泄漏水）、外壳防护（需工具打开）、燃气安全关闭措施（单回路硬件或B/C类控制器）。
- 带电部件防触及、导线颜色规范（黄绿双色仅用于接地）。
绝缘与间距 ：
- 电气间隙 ：分基本/附加/加强绝缘等级，额定电压分段规定最小值（表1），高原地区需修正（表2）。
- 爬电距离 ：按污染等级（1-3级）和材料组（I-IIIb）规定（表3-4），加强绝缘≥基本绝缘2倍。
- 固体绝缘 ：附加绝缘≥1mm（或2层），加强绝缘≥2mm（或3层）。
电源连接 ：
- 连接方式：Y型（专业人员更换）、Z型（不可更换）、耦合器连接、插脚连接。
- 电源软线：需耐高温/低温/UV，导线参数匹配功率，软线固定装置防拉力/扭矩。
保护接地 （I类燃具）：
- 接地电阻≤0.1Ω，接地导线优先使用黄绿双色线，接地连接优先于载流连接。
控制器要求 ：
- 功能安全等级（B/C类）需冗余设计（如双通道结构）。
- 禁止功能 ：敞开式燃具（如燃气灶）禁止预约启动；商用/敞开式燃具的触摸控制器需双操作启动。
材料要求 ：
- 禁用铝线（内部布线/燃气阀绕组），接地端子耐腐蚀，非金属材料需耐热/阻燃。

电功率准确度 ：
- 实测功率 vs 额定功率偏差（表5）：
  - ≤25W：+20%；25-200W：±10%；>200W：+5%/-10%（或±20W）。
  - 磁驱动燃具（如风机）放宽至+15%-+20%。
部件耐温 ：
- 温升限值（表6）：控制器外壳≤50K，绕组按绝缘等级（A级≤75K，H级≤140K），内部布线≤50K。
泄漏电流 ：
- 工作温度下：I类固定式≤3.5mA，II类≤0.35mA（峰值）。
- 非工作温度下：II类≤0.25mA。
电气强度 ：
- 耐压试验（如加强绝缘3000V/1min），绝缘无击穿。
防水等级 ：
- 户外/浴室燃具：≥IPX5；商用燃具开关部位：≥IPX4。

电磁兼容 ：
- 抗扰度试验（静电放电、浪涌等）后，燃具需处于定义状态（安全关闭）。
远程操作 ：
- 权限控制 ：燃具本体操作权限 > 远程控制器。
- 安全机制 ：连续5次复位失败锁定远程功能，需本地恢复；多指令冲突时进入定义状态。
- 禁止场景 ：有人值守燃具禁用远程操作。

预测试 ：气密性、热负荷偏差（±10%）、烟气CO含量（≤0.06%-0.10%）、熄火保护（动作时间≤60s）。
专项试验 ：
- 结构检查（目测+资料审查）。
- 泄漏电流/电气强度测试（分工作/非工作温度）。
- 防水试验（溅水、溢水模拟）。
- 电磁兼容试验（静电放电6kV、浪涌2kV等）。

总结：该标准系统规定了燃气具从设计（绝缘等级、材料）、生产（结构、布线）、测试（泄漏电流、耐压）到标识（铭牌、说明书）的全链条安全要求，核心目标是确保用电异常时燃气系统自动切断，杜绝触电、火灾、燃气泄漏等风险。
