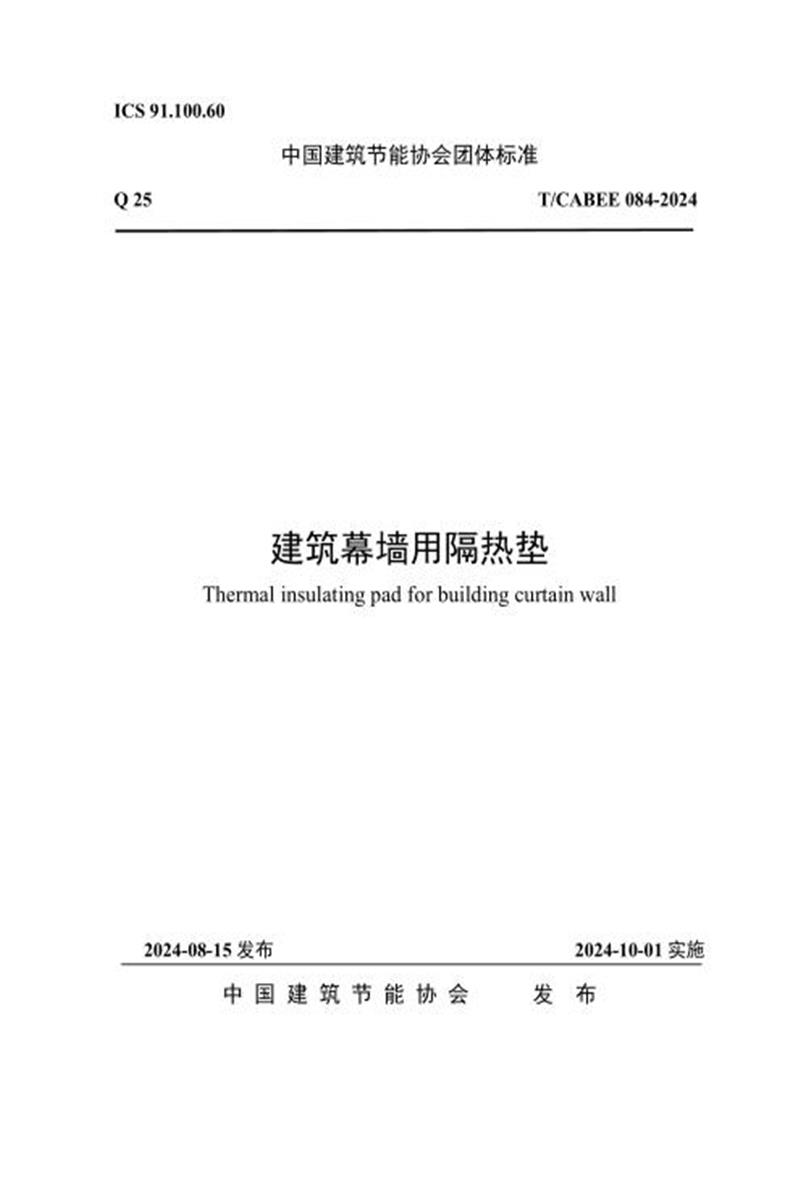

T/CABEE 084-2024 建筑幕墙用隔热垫

　　ICS 91.100.60

　　中国建筑节能协会团体标准

　　Q 25 T/CABEE 084-2024

　　建筑幕墙用隔热垫

　　Thermal insulating pad for building curtain wall

　　2024-08-15 发布 2024-10-01 实施

　　中 国 建 筑 节 能 协 会 发 布

　　中国建筑节能协会团体标准

　　建筑幕墙用隔热垫

　　Thermal insulating pad for building curtain wall

　　T/CABEE 084-2024

　　批准部门：中国建筑节能协会施行日期：2024年10月1日

　　中国XXXXX出版社

　　20XX 北京

　　中国建筑节能协会文件

　　国建节协[2024] 60 号

　　关于发布《建筑幕墙用隔热垫》

　　团体标准的公告

　　现批准《建筑幕墙用隔热垫》为中国建筑节能协会团体标准，标准编号为：T/CABEE 064-2024，自2024年10月1日起实施。现予公告。

　　中国建筑节能协会

　　2024年8月13日

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件由中国建筑节能协会提出并归口管理。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件负责起草单位：中国建筑科学研究院有限公司

　　本文件参加起草单位：阿乐斯绝热材料(广州)有限公司、山东航海新材料有限公司、北京工业大学、润德浩远环保科技(北京)有限公司、广东五恒新材料有限公司、中建研科技股份有限公司

　　本文件主要起草人：万成龙、来杰、张正启、孙诗兵、张功、刘艳斌、李滇、杨华秋、王超、王守凡、赵文瑜

　　本文件主要审查人员：陈向东、权燕玲、刘会涛、潘振、梁晶、焦长龙、许海凤

　　建筑幕墙用隔热垫

　　1 范围

　　本标准规定了建筑幕墙用隔热垫的分类与标记、 一般要求、技术要求、试验、检验规则、标志和随行文件、包装、运输、贮存。

　　本标准适用于聚氨酯材料、气凝胶隔热材料的建筑幕墙用隔热垫。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 191 包装储运图示标志

　　GB/T 2406.2 塑料 用氧指数法测定燃烧行为 第2部分：室温试验

　　GB/T 5480 矿物棉及其制品试验方法

　　GB/T 6343 泡沫塑料及橡胶 表观密度的测定

　　GB 8624 建筑材料及制品燃烧性能分级

　　GB/T 8810 硬质泡沫塑料吸水率的测定

　　GB/T 8811 硬质泡沫塑料 尺寸稳定性试验方法

　　GB/T 8813 硬质泡沫塑料 压缩性能的测定

　　GB 9056 钢直尺

　　GB/T 9969 工业产品使用说明书 总则

　　GB/T 10294 绝热材料稳态热阻及有关特性的测定 防护热板法

　　GB/T 10299 绝热材料憎水性试验方法

　　GB/T 11835-2016 绝热用矿棉、矿渣棉及其制品

　　GB/T 13480 建筑用绝热制品 压缩性能的测定

　　GB/T 17393 覆盖奥氏体不锈钢用绝热材料规范

　　GB/T 17911 耐火纤维制品试验方法

　　GB/T 34327 建筑幕墙术语

　　GB/T 34336-2017 纳米孔气凝胶复合绝热制品

　　3 术语和定义

　　GB/T 34327界定的以及下列术语和定义适用于本文件。

　　3.1

　　隔热垫 thermal insulating pad

　　用于阻断幕墙与主体结构、幕墙本体构造热桥的制品。

　　3.2

　　聚氨酯隔热垫 polyurethane thermal insulating pad

　　以聚氨酯为基材，通过一定的材料改性和模塑发泡工艺，形成的硬质发泡制品。

　　3.3

　　气凝胶隔热垫 aerogel thermal insulating pad

　　用纳米孔气凝胶复合绝热材料制成的隔热制品。

　　4 分类与标记

　　4.1 分类与代号

　　按隔热垫所用材料分类与代号见表1。

　　表 1 按所用材料分类与代号

　　4.2 规格

　　以隔热垫长、宽构造尺寸的百、十、个位数字前后顺序排列的六位数字表示，并以数值表示，无百位数字时以“0”表示。

　　示例1：隔热垫长、宽尺寸分别为240 mm和120 mm时，其规格代号为240120;

　　示例2：隔热垫长、宽尺寸分为为180 mm和60 mm时，其规格代号为180060。

　　4.3 标记与示例

　　4.3.1 标记方法

　　按照产品代号(GRD)、标准编号、材料代号、规格代号的顺序进行标记，标记方法如下：

　　4.3.2 标记示例

　　示例1：隔热垫、聚氨酯，规格代号为240120，其标记为：

　　GRD-T/CABEE XX-JAZ-240120。

　　示例2：隔热垫、气凝胶，规格代号为200080，其标记为：

　　GRD-T/CABEE XX-QNJ-200080。

　　5 要求

　　5.1 外观

　　隔热垫表面应平整、整体无明显的碰伤、裂纹、杂质等缺陷。

　　5.2 尺寸允许偏差

　　5.2.1 聚氨酯隔热垫尺寸允许偏差技术指标见表 2。

　　表 2 聚氨酯隔热垫尺寸允许偏差 单位为毫米

　　5.2.2 气凝胶隔热垫尺寸允许偏差技术指标见表 3。

　　表 3 气凝胶隔热垫尺寸允许偏差 单位为毫米

　　5.3 性能

　　5.3.1 聚氨酯隔热垫技术性能指标见表 4。

　　表 4 聚氨酯隔热垫技术性能指标

　　5.3.2 气凝胶隔热垫应符合 GB/T 34336 的要求，且技术性能指标见表 5。

　　表 5 气凝胶隔热垫技术性能指标

　　6 试验

　　6.1 试样

　　试样应为完整的聚氨酯隔热垫或气凝胶隔热垫产品，或根据性能试验方法标准要求制备的样品。

　　6.2 状态调节

　　试验按GB/T 2918中23/50二级环境条件进行，试样应在温度(23±2) ℃, 相对湿度(50 ±10)%的条件下放置不少于24h。

　　6.3 外观

　　在自然光线下，距试样500 mm，目视观察和手试法检查。

　　6.4 尺寸

　　6.4.1 聚氨酯隔热垫

　　尺寸应采用GB 9056中分度值为1 mm的钢直尺或GB/T 1214.2中分度值不低于0.02 mm的游标卡尺检验。

　　6.4.2 气凝胶隔热垫

　　尺寸应按照GB/T 34336-2017中附录A的方法检验。

　　6.5 性能的测定

　　6.5.1 聚氨酯(JAZ)隔热垫表观密度的测定

　　按GB/T 6343的规定进行， 试样总体积应不小于100cm³。

　　6.5.2 气凝胶(QNJ)隔热垫体积密度偏差的测定

　　按GB/T 34336-2017中附录A的规定进行。

　　6.5.3 聚氨酯(JAZ)隔热垫和气凝胶(QNJ)隔热垫导热系数的测定

　　按GB/T 10294的规定进行。

　　6.5.4 聚氨酯(JAZ)隔热垫和气凝胶(QNJ)隔热垫压缩强度的测定

　　聚氨酯(JAZ)隔热垫应按GB/T 8813的规定进行，气凝胶隔热垫应按GB/T 13480的规定进行。

　　6.5.5 聚氨酯(JAZ)隔热垫和气凝胶(QNJ)隔热垫燃烧性能等级的测定

　　按GB 8624的规定进行。

　　6.5.6 聚氨酯(JAZ)隔热垫氧指数的测定

　　按GB/T 2406.2的规定进行。

　　6.5.7 聚氨酯(JAZ)隔热垫吸水率的测定

　　按GB/T 8810的规定进行。

　　6.5.8 聚氨酯隔(JAZ)热垫和气凝胶(QNJ)隔热垫尺寸稳定性的测定

　　按GB/T 8811的规定进行，试样尺寸应不小于(100±1)mm×(100±1)mm×(25±0.5) mm。

　　6.5.9 气凝胶(QNJ)隔热垫憎水率的测定

　　按GB/T 10299的规定进行。

　　6.5.10 气凝胶(QNJ)隔热垫质量吸湿率的测定

　　按GB/T 5480的规定进行。

　　6.5.11 气凝胶(QNJ)隔热垫压缩回弹性的测定

　　按GB/T 34336-2017中附录C的规定进行。

　　6.5.12 气凝胶(QNJ)隔热垫抗拉强度的测定

　　按GB/T 17911的规定进行，在整个拉伸过程中以100mm/min恒定速率拉伸试样至断裂，记录最大拉力。

　　6.5.13 气凝胶(QNJ)隔热垫的腐蚀性

　　用于覆盖奥氏体不锈钢时， 按GB/T 17393的规定进行; 用于覆盖铝、铜、钢材时，按GB/T 11835-2016 附录F的规定进行。

　　7 检验规则

　　7.1 检验类别

　　产品检验分出厂检验和型式检验，检验项目见表6。

　　表 6 出厂检验与型式检验项目

　　7.2 出厂检验

　　7.2.1 组批与抽样

　　7.2.1.1 外观应全数检验。

　　7.2.1.2 其他出厂检验项目组批与抽样：相同材质、规格每 100 个为一个检验批，不足 100个也为一个检验批，从每个检验批中按随机抽取 5%且不少于 3 块进行检验;需特殊制样时，样品尺寸、数量应满足相应标准规定，其成分、工艺应与样品相同。

　　7.2.2 判定与复验规则

　　7.2.2.1 同组批中抽检产品检验结果全部符合本标准要求时，判该批产品合格。

　　7.2.2.2 抽检产品检验结果如有多于 1 个不符合本标准要求时，判该批产品不合格。抽检项目中如有 1 个不合格，可再从该批产品中抽取双倍数量产品进行重复检验。重复检验的结果全部达到本标准要求时判定该项目合格， 复检项目全部合格，判定该批产品合格，否则判定该批产品出厂检验不合格。

　　7.3 型式检验

　　7.3.1 型式检验条件

　　有下列情况之一时应进行型式检验：

　　a) 新产品，或老产品转厂生产的试制定型鉴定;

　　b) 正式生产后，产品的原材料、构造或生产工艺有较大改变，可能影响产品性能时;

　　c) 产品停产半年以上再恢复生产时;

　　d) 出厂检验结果与上次型式检验有较大差异时;

　　e) 正常生产时每两年至少应进行一次型式检验。

　　7.3.2 组批与抽样规则

　　7.3.2.1 产品型式检验应选取各功能要求、类型、品种、系列中常用尺寸产品，作为代表该产品性能的典型试件。

　　7.3.2.2 同一规格、型号的每 100 个产品为一个检验批，按各项性能试验方法从每个检验批中随机抽取 5%且不少于 3 根进行检验;需特殊制样时，样品尺寸、数量应满足相应标准规定，且成分、工艺应与样品相同。

　　7.3.3 判定与复验规则

　　7.3.3.1 同组批中抽检产品检验结果全部符合本标准要求时，判该批产品合格。

　　7.3.3.2 性能检验项目中若有不合格项，可再从该批产品中抽取双倍试件对该不合格项进行重复检验，重复检验结果全部达到本标准要求时判定该项目合格，否则判定该批产品型式检验不合格。

　　8 标志和随行文件

　　8.1 标志

　　8.1.1 标志内容

　　产品标志应包括下列内容：

　　f) 产品标记;

　　g) 产品商标;

　　h) 本标准编号;

　　i) 制造商名称、生产日期。

　　8.1.2 标志方法

　　8.1.2.1 产品标志内容应采用标签或喷码标示;

　　8.1.2.2 标志宜处于产品的明显部位，应保证安装前及安装过程中可见。

　　8.2 随行文件

　　8.2.1 产品合格证

　　产品应有产品合格证，应包括下列主要内容：

　　a) 执行产品标准号;

　　b) 出厂检验项目、检验结果及检验结论;

　　c) 产品检验日期、出厂日期、检验员签名或盖章(可用检验员代号表示)。

　　8.2.2 质量保证书

　　每个出厂检验或交货批应有产品质量保证书，应包括下列主要内容：

　　a) 产品名称、商标及标记(包括执行的产品标准编号);

　　b) 尺寸规格型号;

　　c) 生产日期、检验日期、出厂日期，制造商的质量检验印章;

　　d) 制造商名称、地址及质量问题受理部门联系电话;

　　e) 用户名称及地址。

　　8.2.3 产品使用说明书

　　每批产品出厂或交货时应有产品使用说明书。产品使用说明书的编制应符合 GB/T 9969规定。产品说明书内容应包括产品适用部位、产品安装方法等。

　　9 包装、运输、贮存

　　9.1 包装

　　9.1.1 应根据不同材料，采取合适的无腐蚀作用材料包装。

　　9.1.2 在正常运输和保管条件下，包装应具有足够的承载能力。

　　9.1.3 应避免包装内各类部件发生相互碰撞或窜动。

　　9.1.4 包装储运图示标志及使用方法应符合 GB/T 191 的规定。

　　9.2 运输

　　9.2.1 在运输过程中避免包装箱发生相互碰撞。

　　9.2.2 搬运过程中应轻拿轻放，严禁摔、扔、碰击。

　　9.2.3 运输工具应有防雨措施，并保持清洁无污染。

　　9.3 贮存

　　9.3.1 产品应放置通风、干燥的地方，严禁与酸、碱、盐类物质接触并防止雨水侵入。

　　9.3.2 产品严禁与地面直接接触，底部垫高不应小于 100 mm。

　　9.3.3 产品水平放置应采用非金属垫块垫平，放置高度不应大于 1.5 m。
