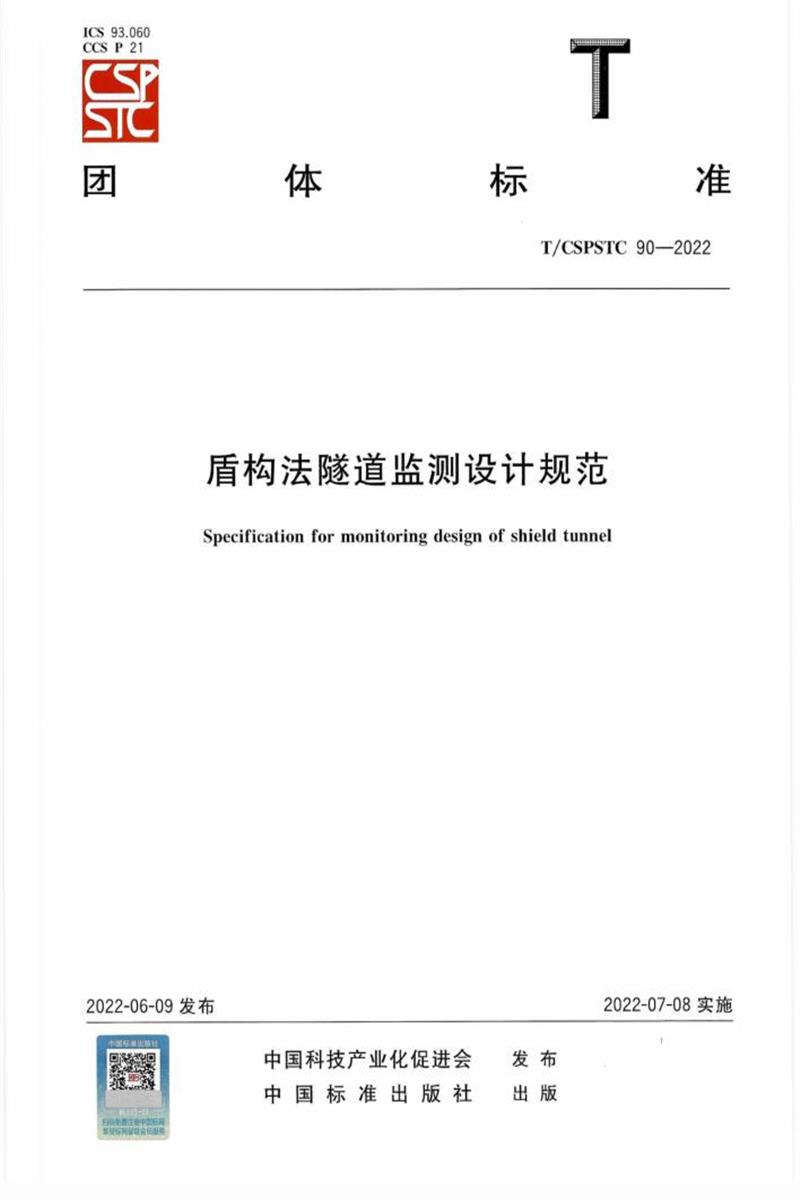

根据《盾构法隧道监测设计规范》（T/CSPSTC 90-2022），主要内容总结如下：
1. 范围与适用性
- 适用范围 ：盾构法隧道结构在施工期、运营期的监测设计。
- 核心目标 ：通过自动化、智能化监测技术，保障隧道结构长期安全服役，覆盖水文地质、周边环境、结构条件等风险因素。
2. 基本要求
- 监测等级划分 ：
- 基于 工程水文地质 （表1：特殊地层/不良地层）、 周边环境 （表2：接近重要设施）、 结构条件 （表3：大直径/重叠隧道等）三大影响分区。
- 监测等级 ：一级（任一I级分区）、二级（混合分区）、三级（均为II/III级分区）。
- 通用原则 ：
- 需覆盖施工期和运营期，采用自动化监测为主（如三维激光扫描、光纤光栅）。
- 监测点布设不影响隧道正常使用，预埋元件（应力计等）需在管片预制时完成。
- 周边环境变化（如堆载、邻近施工）时需重新评估监测等级。
3. 监测项目
施工期监测项目（表4）
- 必测项目 （√）：
竖向位移、水平位移、净空收敛、错台、接缝张开量、裂缝。 - 选测项目 （○）：
结构应力（大直径隧道建议）、外侧水土压力、螺栓应力（三级）。
运营期监测项目（表5）
- 新增必测项目 ：积水位、温度（油气/电力隧道）、裂缝（含二次结构）。
- 新增选测项目 ：振动监测（外部施工影响）。
- 大直径隧道建议 ：结构应力、水土压力。
现场巡查重点
- 管片破损、渗漏、材料脱落、螺栓锈蚀、疏散平台状态等（附录D提供记录表）。
4. 监测点布设
- 断面间距 ：
- 一级（20m/10环）、二级（40m/20环）、三级（60m/30环），加强监测时缩至10m/5环。
- 关键位置 ：
- 拱顶、拱腰、拱底布点≥3个，收敛监测点与位移点共用。
- 连接处、附属结构附近增加断面。
- 错台/接缝监测点布设在位移较大处（≥4点/断面）。
- 特殊项目 ：
- 积水位：泵房、排水沟最低点；温度：沿隧道全长（符合GB 50116）。
5. 监测方法与精度
- 通用要求 ：
- 平面/高程控制网≥二等测量，定期复测。
- 新型技术（如光纤光栅）需人工复检，位移误差≤±2mm。
- 关键方法及精度 ：
| 监测项目 | 方法 | 精度要求 |
| 竖向位移 | 全自动全站仪、静力水准仪 | ≤1mm |
| 净空收敛 | 三维激光扫描、位移计 | ≤2mm（扫描）或≤1mm |
| 错台 | 结构光测量、钢折尺 | ≤1mm |
| 接缝张开量 | 测缝计 | ≤0.1mm |
| 裂缝 | 测缝计、成像设备 | ≤0.1mm |
| 应力/水土压力 | 钢筋计、土压力计 | 精度≤0.25%~0.5%FS |
| 温度 | 感温光纤（GB 50116） | ≤1℃ |
6. 监测频率
- 施工期 （表6）：
- 掘进面距离≤3D时：1~2次/日；>8D时：1次/3~7日；稳定后：1次/15~30日。
- 运营期 （表7）：
- 竣工≤3年：一级（4次/年）、二级（2次/年）、三级（1次/年）。
- 特殊情况 ：数据突变、渗漏加剧、修缮后需提高频率。
7. 控制值与预警值（表8）
- 关键控制指标 ：
| 监测项目 | 累计控制值 | 速率控制值 |
| 竖向位移 | 20mm | 3mm/d |
| 水平位移 | 10mm | 2mm/d |
| 净空收敛（通缝） | 0.8%D（管片外径） | 3mm/d |
| 裂缝宽度 | 0.2mm | - |
| 积水位 | 报警水位/排水沟深 | - |
- 预警值 ：控制值的 70%~80% 。
- 注 ：错台（≤10~15mm）、接缝张开量（≤4~8mm）根据隧道尺寸调整。
8. 成果反馈与应急处置
- 成果要求 ：直观化、系统化展示，安全评价符合GB/T 39559.3。
- 预警响应 ：
- 达预警值：立即报送信息。
- 达控制值：制定专项处置方案。
- 记录模板 ：监测记录表（附录C）、巡查记录表（附录D）。
9. 附录内容
- 附录A ：监测项目代号（如GGC-竖向位移）。
- 附录B ：非预埋式内力监测方法（精密测量反演）。
- 附录E ：缺陷等级划分（表E.1），如：
- IV级缺陷 ：裂缝≤0.2mm，错台≤允许值。
- I级缺陷 ：裂缝>0.4mm，错台>2倍允许值。
规范特点
- 技术先进性 ：强调自动化、智能化（三维扫描、光纤传感）。
- 全周期覆盖 ：从施工到运营，贯穿隧道生命周期。
- 风险分级管控 ：基于多维度分区动态调整监测等级。
- 实操性强 ：明确方法、精度、频率阈值，提供标准化记录模板。
