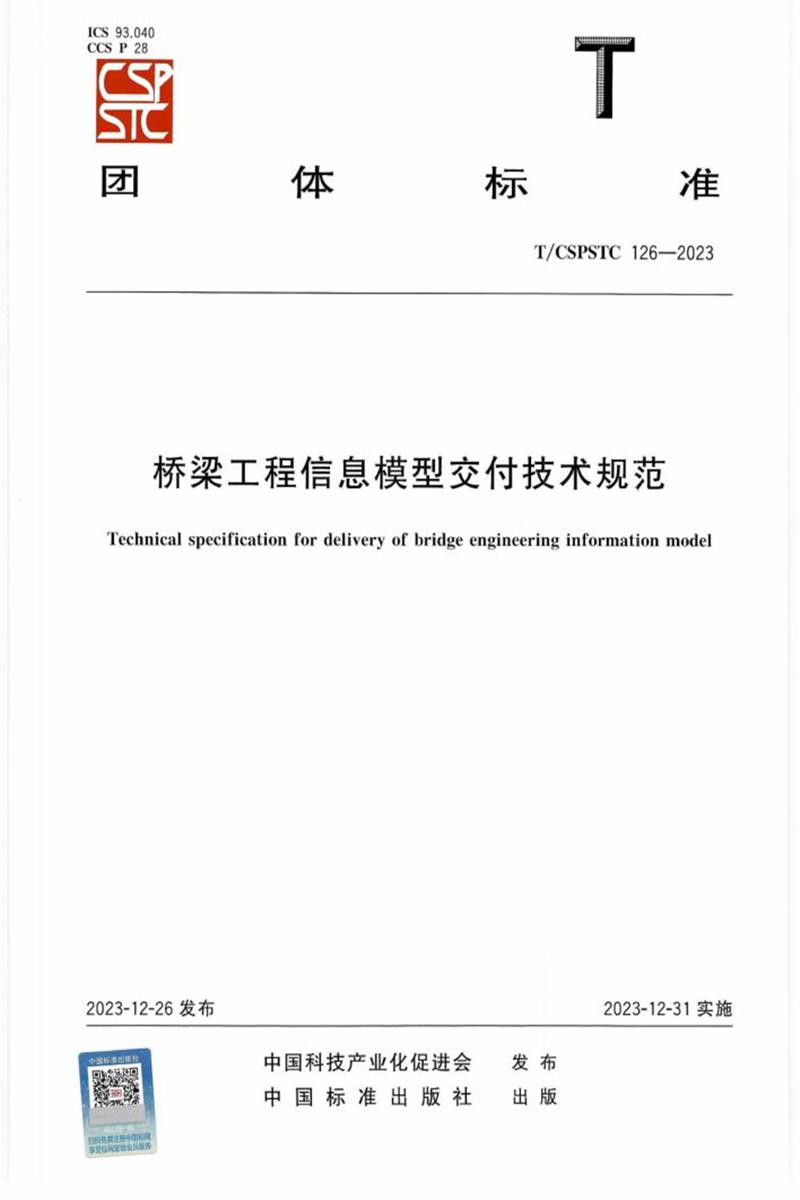

以下是《桥梁工程信息模型交付技术规范》（T/CSPSTC 126-2023）的详细内容总结：
一、范围与适用性
-
适用范围
- 适用于新建、改建、扩建及大修桥梁的全生命周期管理（可行性研究、设计、施工、运维）。
- 涵盖信息模型的建立、交付、检查及应用技术要求。
-
核心内容
- 规定交付原则、模型精细度、建模精度、交付内容及格式、编码方案、信息安全要求等。
二、规范性引用文件
- 关键标准：
- JTG/T 2420《公路工程信息模型应用统一标准》
- JTG/T 2421《公路工程设计信息模型应用标准》
- JTG/T 2422《公路工程施工信息模型应用标准》
三、术语与定义
- 核心概念
- 桥梁工程信息模型：集成几何与非几何信息的三维管理模型。
- 模型精细度（LOD） ：衡量模型信息丰富度的指标（LOD100–LOD500）。
- 交付物：包括原始模型、视图、分析报告、文档等成果。
四、基本规定
-
总体要求
- 模型需按设计年限管理，符合引用标准；信息需完整、准确传递。
- 坐标与真实工程一致，分区模型以原点(0,0,0)为基准。
-
交付原则
- 满足使用需求，减少冗余信息，包含变更前后模型。
- 信息安全：全生命周期符合数据安全要求。
五、交付要求
1. 模型精细度（LOD）
| LOD等级 | 阶段 | 应用场景 | 最小单元 |
| 100 | 可行性研究/概念设计 | 场地分析、方案比选 | 项目级 |
| 200 | 方案设计 | 规划报批、造价估算 | 功能级 |
| 300 | 初步设计/施工图设计 | 专项评审、施工招标 | 构件级 |
| 400 | 施工/预制/验收 | 施工模拟、产品采购 | 零件级 |
| 500 | 竣工/运维 | 病害展示、养护管理 | 零件级 |
2. 建模精度
- 几何精度 （示例）：
- LOD200：桥墩建模精度≤0.2m，主缆≤0.3m。
- LOD400：桥墩≤0.02m，拉索≤0.01m。
- 非几何信息：随LOD等级提升，需包含材料属性、荷载、制造商等信息（见表5、6、7）。
3. 交付内容
- 必交付项：模型说明书、信息模型文件、补充材料。
- 附属成果 （按阶段）：
- 设计阶段：碰撞报告、工程量统计、工程视图（平面/剖面）。
- 施工阶段：深化设计模型、施工模拟视频、质量校核报告。
- 运维阶段：数字化管理平台、养护数据体系。
4. 文件命名规则
- 格式：
项目代码-分区/系统-专业代码-类型-里程-描述 - 专业代码 （示例）：
- 桥梁（BR）、勘测（SU）、采购（PC）、产品（PD）。
5. 构件编码方案
- WBS编码结构：分8个区段（桩号位置、工程类型、结构组成等）。
- 示例：
K100+200_LSQ_XBJG_QD_01_DZ_G1（梁式桥下部结构1#桥墩墩柱）。
- 实体编码规则：
- 整体结构物加前缀
K，分离式结构加Y（右幅）/Z（左幅）。
6. 交付格式
| 阶段 | 模型格式 | 图纸/报告格式 | 动画格式 |
| 设计 | RVT, IFC, NWD | DWG, PDF | FBX, MP4 |
| 施工 | RVT, IFC | DWG, DOCX | NWD, FZM |
| 运维 | IFC, 轻量化模型 | PDF, 数据表格 | 交互式平台 |
六、交付深度
-
模型单元等级
- 项目级 （整体模型）→ 功能级 （专业模块）→ 构件级 （桥墩/梁）→ 零件级 （加劲肋/锚具）。
-
几何表达精度
- LOD100：体量化表达（精度1m），等高距5m。
- LOD400：细节构件（如伸缩缝节点），需材质信息。
七、模型检查
- 检查类型：
- 完整性：模型元素无缺失（见表14-17，如梁式桥施工阶段需含支座系统）。
- 规范性：命名、编码符合标准。
- 协调性：碰撞检测（报告需注明未解决的碰撞点及理由）。
八、交付安全性
- 介质要求：
- 离线交付（硬盘/光盘）或加密网络传输，需附《交付文件清单》。
- 数据保护：
- 敏感信息脱敏，运维阶段模型需包含实际产品参数（如制造商、保修信息）。
九、附录与补充
- 工作量调整：交付工程量清单需额外增加5%工作量（表19）。
- 专利声明：文件可能涉及专利，发布机构不承担识别责任。
十、起草与归口
- 提出单位：江西省交通科学研究院有限公司
- 归口单位：中国科技产业化促进会
- 主要起草人：李明、马俊、邵欣等60余人。
总结：该规范系统化定义了桥梁BIM模型的创建、分级、交付标准及安全要求，强调全生命周期信息整合，为设计、施工、运维提供统一技术框架。核心在于通过LOD等级控制模型深度，结合WBS编码实现构件标准化管理，确保信息可追溯、可复用。
