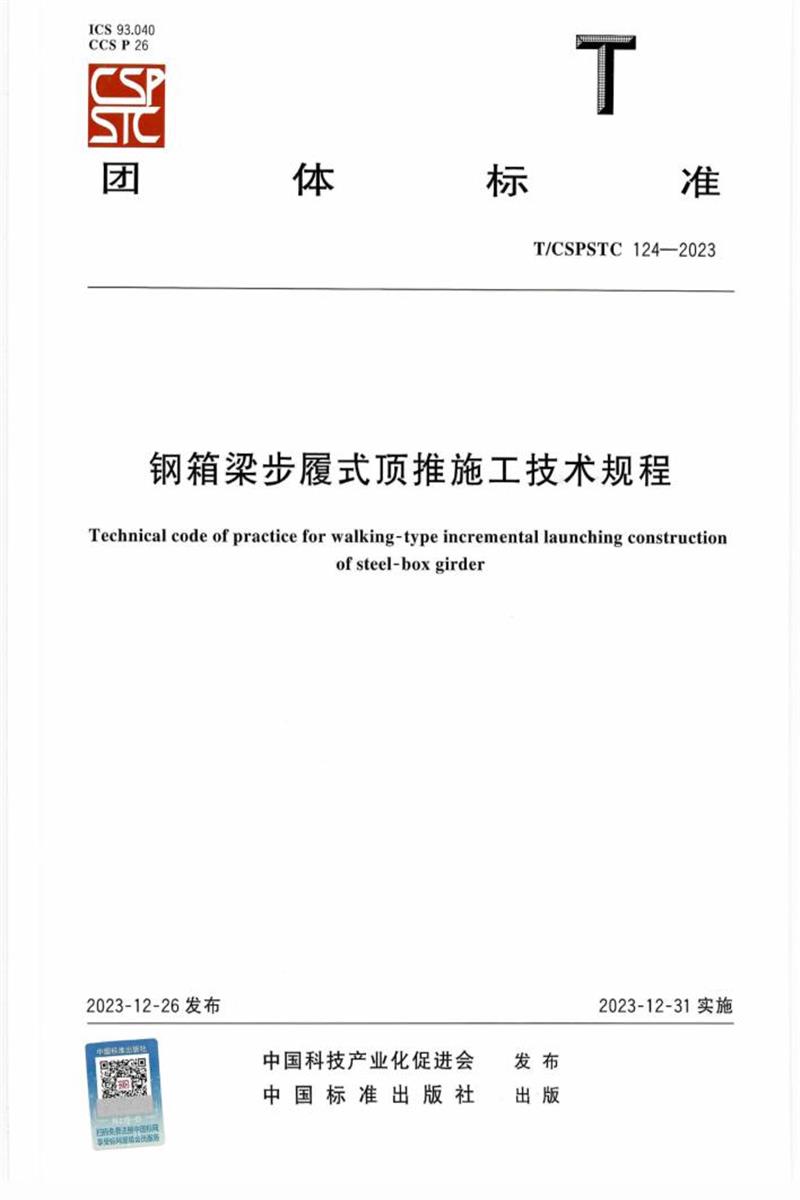

T/CSPSTC 124-2023 钢箱梁步履式顶推施工技术规程

《T/CSPSTC 124-2023 钢箱梁步履式顶推施工技术规程》主要内容的详细总结：

核心目标： 规范钢箱梁采用步履式顶推施工方法的安全、质量和操作流程，确保施工过程可控、高效。

适用范围： 采用步履式顶推施工的梁式桥施工。

主要内容：

1. 基本规定 (第4章)：

   • 施工准备：
     • 强调前期调研（地质、水文、气候）、熟悉设计文件、编制并评审专项施工方案、进行技术和安全交底。
     • 明确主梁节段划分需考虑设计、吊装、场地因素。
     • 要求成立统一指挥机构。
   • 施工设计：
     • 区分单向顶推、双向顶推（背向、相向）及其适用场景。
     • 定义标准顶推流程（导梁安装→梁段拼装→顶推循环→导梁拆除→落梁）。
     • 阐述平面曲线（“以直代曲，动态调整”）和立面曲线（线形拟合）顶推的实现方法（图2）。
     • 要求在顶推工况下对主梁结构（尤其底板、腹板）进行局部应力、稳定性检算，必要时补强。
     • 建议拼装梁段长度考虑导梁一次顶推到位，避免长时间最大悬臂。
   • 施工实施：
     • 规定不同环境（高速路、通航河道、上跨公路/航道/铁路）下临时支墩的安全防护措施（如防撞墩、隔离墩、交通管制、应急预案）。
     • 强调顶推前清除梁体杂物，过程中避免人员在梁上作业。
     • 规定地基承载力检测要求及不满足时的处理措施（换填、复合地基、桩基试验）。
   • 施工监控：
     • 要求上跨公路/铁路/航道时必须进行监控。
     • 建议进行不利工况模拟分析以确定理论参数。
   • 其他规定：
     • 场地要求（平整、排水、安全距离）。
     • 安全措施（安全通道、护栏、安全带、防滑鞋）。
     • 恶劣天气（六级以上风、雷雨、大雾、大雪、极寒）暂停施工。
     • 符合国家及行业其他相关规定。

2. 临时设施设计与分析计算 (第5章)：

   • 设施类型： 拼装胎架、顶推支墩、导梁、临时塔架、滑道、顶推装置等。
   • 支架标高： 根据顶推线形（含拟合线形）、导梁变形、拟定行走线、超垫高度、装置高度等综合确定，以减少抄垫、方便作业和安拆为原则。
   • 设计内容：
     • 要求对顶推全过程（每1-3m一个阶段）进行模拟分析，计算主梁、导梁、支墩、塔架的受力、变形、强度和稳定性。
     • 重点关注：支点处集中荷载区域（梁底接触点、腹板开孔）、支点腹板的折算应力和局部稳定性、梁体整体稳定系数（≥4.0）。
   • 荷载类型与组合：
     • 列出主要荷载（结构自重、施工荷载、纵向/横向不平衡力、风荷载、水流力）及其取值依据（表1）。
     • 定义承载能力极限状态（基本组合）和正常使用极限状态（标准组合）下的荷载组合方式（表2, 表3），用于不同验算目的。
   • 施工支架（支墩）：
     • 布置： 考虑地质、结构、净空、交通等；优先利用永久墩；跨铁路宜单孔跨越。
     • 结构形式： 基础（扩大基础、桩基）、立柱（钢管柱/钢管混凝土柱）、连接系（保证刚度稳定）、作业平台（护栏、挡脚板、安全网）。
     • 构造： 材料要求（混凝土≥C30/C20，钢材Q235B/Q345B）；分配梁尺寸满足设备布置要求。
     • 受力验算： 分配梁（考虑支点转换）、立柱（压弯强度）、节点连接、基础承载力及稳定性；考虑不平衡水平力（不同步影响）。
   • 导梁：
     • 布置： 直线顶推用直导梁；曲线顶推用直或曲导梁（“以直代曲”）；对齐主梁腹板。
     • 结构形式： 工字型梁、箱型梁、钢桁梁；长度（0.6-0.8倍跨径）、刚度（主梁1/15-1/9）；连接方式（高强螺栓/焊接+加强）；刚度变化缓和。
     • 构造： 焊接质量或高强螺栓连接（≥8.0级）；腹板底部设加劲肋；设横向连接系；导梁前端设鼻梁方便上墩。
     • 临时塔架： 用于大跨度改善应力和变形；考虑塔架底座梁受力、锚点位置（优选横隔板）、塔高限制。
     • 受力验算： 整体强度、刚度、节段连接强度、局部稳定性；设置塔架时验算塔架结构、拉索及锚点局部稳定性。

3. 步履式顶推系统安装 (第6章)：

   • 基本要求 (6.1)：
     • 设备选型：根据支反力（≥1.3倍计算值）、行程、顶推速度、接触强度、落梁高度、支墩结构、桥型选用。
     • 系统能力：竖向顶升力（>1.3倍理论最大）、纵向顶推力/横向纠偏力（≥2倍计算值）、横向纠偏力（≥单点竖向反力*静摩擦系数）。
     • 功能要求：手动/自动/单动/联动；同步精度满足方案；轻量化；支/垫墩轻便。
   • 系统组成 (6.2)： 核心是步履式顶推装置（含滑箱、顶升千斤顶、前行千斤顶、纠偏装置），加上液压泵站和控制系统（分控+总控）。装置应集顶推、纠偏、落梁功能于一体（图3）。
   • 装置布置 (6.3)：
     • 位置：主梁刚度大处（底腹板夹角、纵隔板），避免应力集中。
     • 对准：直线顶推尽量与腹板中心线重合；曲线顶推确保装置在腹板轴线上，减少装置长度和顶推行程防偏压。
     • 接触面：找平保证均匀受力；接触长度满足要求；设置防滑、防损伤垫层（竹胶板、帆布、橡胶板）。
     • 间距：避免过大导致梁体应力超限。
   • 系统安装 (6.4)：
     • 装置安装： 运输保护、防雨防水（尤其电气）、存放环境；钢索式需预张拉；进场调试、联动试运行、传感器校准。
     • 液压泵站： 油路过压保护、快插接头标识清晰、液位指示、液压油要求、油路过滤、温度控制（加热/冷却）。
     • 控制系统： 按方案设计；动作顺序符合要求；有线/无线网络传输；长距离位移/荷载传感器；防雷接地；抗电磁/光干扰；手动/自动/单顶/联动功能；同步控制技术（比例/变频）；多重安全保护（急停、断电、通信中断）；电压/电流符合国标；超载能力（≥110%）。
   • 试运行及流程 (6.5, 表4)： 详细列出了10个步骤的系统检查和调试流程，确保系统连接正确、动作正常、无泄漏、数据准确。

4. 梁体拼装及顶推施工 (第7章)：

   • 临时支墩施工 (7.1)：
     • 材料与制作：材料合格证明；制作工艺（符合GB 50661）；场地要求。
     • 安装与验收：分层安装复核轴线；大型支架试吊；检查验收标准（表5）；焊缝检查要求（表6）。
     • 位移监控：布设监控点（见第8章）。
     • 拆除：制定专项方案；明确原则、顺序、安全措施（划定区域、恶劣天气停拆）；清理荷载；“先横后竖、先边后中、先搭后拆、后搭先拆”；对称均衡。
   • 梁体拼装 (7.2)：
     • 首节梁与导梁：考虑竖曲线配切。
     • 胎架线形：按成桥线形设计；多节段连续匹配拼装提高精度。
     • 现场调整：以基线为基准，按监控指令调整限位。
     • 焊接：优先温度稳定时段；对称施焊防偏位；无损检测（GB/T 2970）；涂层修补。
   • 导梁安装及拆除 (7.3)：
     • 安装：刚性连接；连接处加强；面板/底板加宽坡口熔透焊；平台拼装后整体连接。
     • 拆除：由前段向根部逐段拆；先拆横向联系，后拆纵梁；确保稳定。
   • 顶推装置桥位安装 (7.4)：
     • 位置放样：确保结构安全。
     • 找平：保证均匀受力。
     • 对准与间距：重申直线/曲线情况下的对准要求（腹板中心/轴线）；保持中心距一致。
     • 球头自找正：保证顶升时与梁底完全接触。
     • 临时垫梁：设置在液压顶与梁底间，增大腹板接触面积，与梁底平行。
     • 泵站平台：位置安全无干涉；与装置距离（≤30m）/高差（≤10m）控制以减少压力损失。
   • 顶推作业 (7.5)：
     • 测量监控：全程监控梁段空间位置。
     • 预顶推：检查设备、结构状态。
     • 模拟试验：考虑结构耦合、受力状态、体系转换。
     • 控制原则：以支反力控制为主，标高控制为辅。依据监控指令明确标高及支反力变化范围。
     • 监控元件：荷载前埋入，采集初始数据。
     • 同步控制：数控值、全站仪、拉绳计米器多手段复核。
     • 装置布置与抄垫：腹板处同断面；随竖曲线变化用钢板+橡胶/木板抄垫均衡受力。
     • 正式顶推：安全、匀速、稳定。
     • 过程监控：专业人员值守设备；监测主要结构（墩、支墩、导梁、塔架、主梁）应力，超预警值分析纠正。
     • 作业图示：提供了关键步骤示意图（图4-图7：预顶升、顶升、体系转换、连续顶推）。
   • 支座安装 (7.6)：
     • 时机：顶推到墩前吊装至垫石上。
     • 方法：顶推到位后，用临时垫梁支承梁体，拆除顶推装置，再安装支座。
     • 要求：垫石复测、预留孔合格；支座精确就位调平（楔形块）；砂浆/环氧砂浆饱满；锚栓安装准确。
   • 落梁施工 (7.7)：
     • 原则：同步分级、小步长交替。
     • 临时垫梁：在顶推装置与梁体间设置；高度≤100mm；抄垫钢板密贴焊接。
     • 同步控制：按监控指令进行标高、位移调整；记录数据；全站仪复核。

5. 施工监控 (第8章)：

   • 基本要求 (8.1)： 成立监控小组；制定方案；建立预警机制。
   • 监控内容 (8.2)： 主梁线形/应力/变形；临时结构（支墩、导梁、塔架）应力/位移；步履装置顶力/位移；永久墩位移。
   • 监控设备 (8.3)： 全站仪、水准仪、振弦式应变计、位移计、索力仪、千斤顶油压传感器、拉线式位移计（精度要求）。
   • 监测点布置 (8.4)： 关键断面（支点、1/4、1/2、3/4跨）、导梁根部/前端、临时支墩顶/底、塔架关键截面、永久墩顶。
   • 监控频率 (8.5)： 关键步骤（拼装、起顶、顶推、落梁）全程实时；非关键步骤每步间歇监控；全过程连续记录。
   • 监控指标 (8.6)：
     • 水平位移偏差：≤3mm（同跨同断面各点间）。
     • 竖向位移偏差：≤2mm（同墩台各点间）。
     • 顶升力偏差：≤5%（各点与理论值）。
     • 同步性：位移差≤1mm（同墩台各点间）。
     • 应力偏差：≤10%（实测与理论）。
     • 索力偏差：≤5%（实测与理论）。

附件：

• 前言： 说明起草依据、专利声明、提出/归口单位、起草单位及主要起草人。
• 引言： 阐述编制背景（顶推法成熟但步履式缺乏专门标准）、目的（统一标准、规范行为、指导关键环节）、适用范围（步履式顶推及类似大型构件安装）。
• 参考文献： 列出了引用的36项国家、行业、地方标准规范（如GB, JTG, JGJ, JT, TB, DB等），涉及结构设计、施工、材料、检测、安全等各方面。

总结： 该规程是一部全面、详细、操作性强的技术标准，从施工准备、设计计算、设备选型安装、现场施工操作（拼装、顶推、落梁）到全过程监控，对钢箱梁步履式顶推施工的各个环节都给出了明确的技术要求和质量控制标准，特别强调了安全、同步性和精度控制，并提供了大量的技术参数、图表和引用标准作为支撑。
