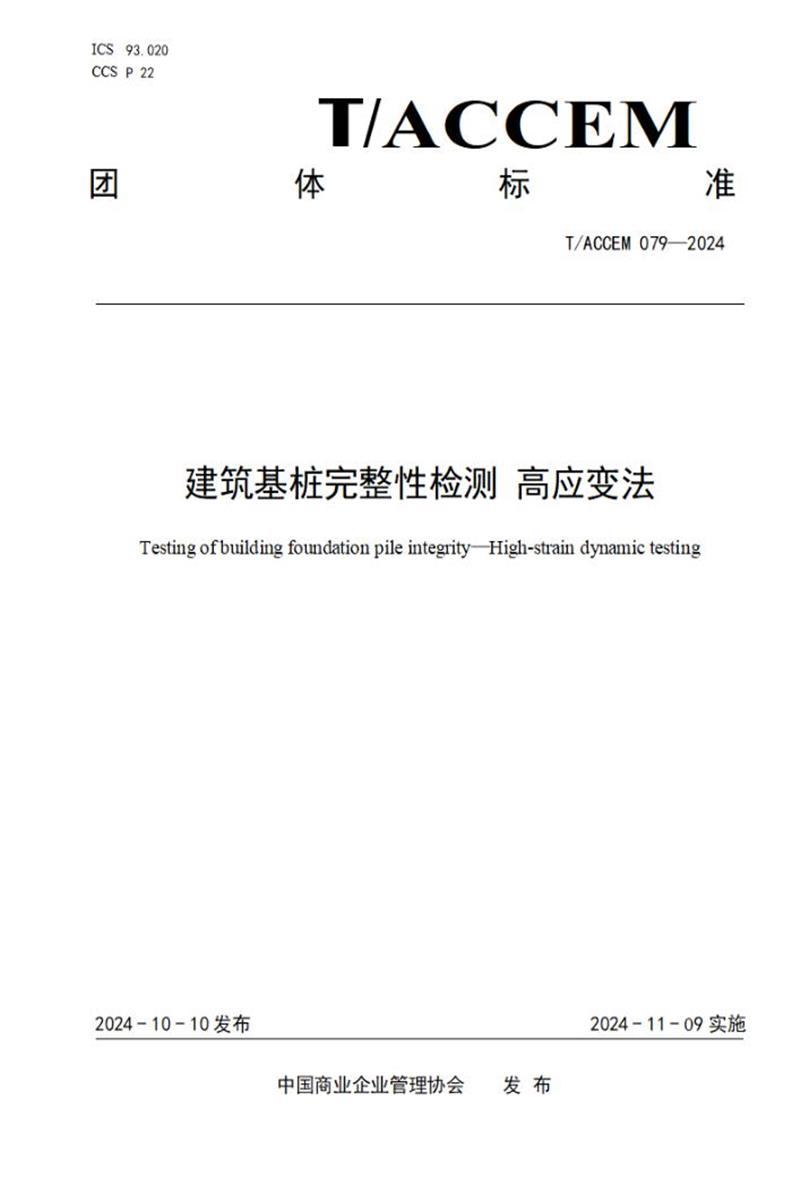

以下是T/ACCEM 079-2024《建筑基桩完整性检测高应变法》标准的详细内容总结：
一、适用范围
- 对象 ：适用于各类预制桩（如混凝土预制桩、离心管桩）和混凝土灌注桩的桩身完整性检测。
- 目的 ：
- 检测桩身完整性和竖向抗压承载力。
- 监测预制桩沉桩过程中的桩身应力、锤击能量传递比，优化沉桩工艺参数。
- 限制 ：
- 大直径扩底桩 、 缓变形Q-s曲线的大直径灌注桩 不宜用于承载力检测。
- 灌注桩承载力检测需具备本地实测经验和可靠对比资料。
二、检测原理
- 传感器布置 ：
- 在桩顶以下约 2倍桩径 （最小≥1倍桩径）处对称安装 力传感器 和 加速度传感器 各一对。
- 数据采集 ：
- 锤击桩顶，采集锤击力
F(t) 和加速度 a(t)（积分得速度 V(t)）。 - 主机实时处理信号（CASE法），并通过CAPWAPC软件深度分析。
三、仪器设备要求
| 设备类型 | 技术指标 |
| 基桩动测仪 | 性能不低于 JG/T 518-2017 的2级标准。 |
| 传感器 | 加速度传感器、力传感器，安装需对称且间距≤80-100mm。 |
| 锤击设备 | - 禁用导杆式柴油锤、振动锤；
- 锤重≥单桩承载力特征值的 0.02倍 ；
- 锤高径比≥1.0（实测锤击力时需1.0-1.5）。 |
四、现场检测流程
- 准备工作 ：
- 桩头平整加固（符合JGJ 106-2014附录B），设置 10-30mm桩垫 （木板/胶合板）。
- 传感器安装符合JGJ 106-2014附录F。
- 参数设置 ：
- 采样间隔： 50-200μs ，点数≥1024；
- 桩身密度按类型设定（钢桩7.85 t/m³，灌注桩2.40 t/m³等）。
- 检测要点 ：
- 检测截面 ：避开阻抗突变区，距桩顶≥1倍桩径（宜2-3倍）。
- 锤击控制 ：自由落锤落距≤2.5m（重锤低击），单击贯入度 2-6mm 。
- 信号质量 ：出现波形紊乱、缺陷加剧时立即停止。
五、数据分析方法
- Case法 （中小直径桩）：
- 曲线拟合法 ：
- 土阻力响应区段计算与实测曲线需吻合，贯入度计算值≈实测值。
- 拟合时段延续≥20ms（柴油锤≥30ms）。
六、完整性判定（β系数法）
| β值范围 | 完整性等级 | 判定标准 |
| β = 1.0 | 完整桩 | 无缺陷 |
| 0.8 ≤ β < 1.0 | 基本完整桩 | 轻微缺陷 |
| 0.6 ≤ β < 0.8 | 明显缺陷桩 | 需静载试验验证 |
| β < 0.6 | 严重缺陷/断桩 | 结构失效风险 |
公式 ：
\beta = \frac{[F(t_1) + Z \cdot V(t_1)] - 2\Delta R + [F(t_x) - Z \cdot V(t_x)]}{[F(t_1) + Z \cdot V(t_1)] - [F(t_x) - Z \cdot V(t_x)]}
七、数据有效性要求
以下情况数据无效：
- 力曲线未归零（桩头塑性变形）；
- 锤击偏心（两侧力信号差＞1倍）；
- 四通道数据不全；
- 出现桩底同向反射强烈、贯入度异常等需静载验证（详第8.4条）。
八、检测报告内容
需包含：
- 工程基本信息（委托方、地点、参建单位）；
- 地质条件、桩型、桩位及施工记录；
- 检测方法、设备、过程描述；
- 实测数据、分析曲线、结果汇总表；
- 明确结论（完整性等级/承载力结果）。
九、其他关键规定
- 抽样规则 ：
- 数量：总桩数的 2%-5% 且≥5根；
- 地质复杂时可增加抽样。
- 安全警示 ：
附：引用标准
- GB/T 1.1-2020、GB/T 50941（术语）
- JGJ 106-2014（核心规范，含桩头处理/传感器安装细则）
- JG/T 518-2017（动测仪标准）
此标准强调 实测数据质量 与 本地经验结合 ，对设备参数、信号判读、结果验证均有严格规定，确保检测结果可靠性。
