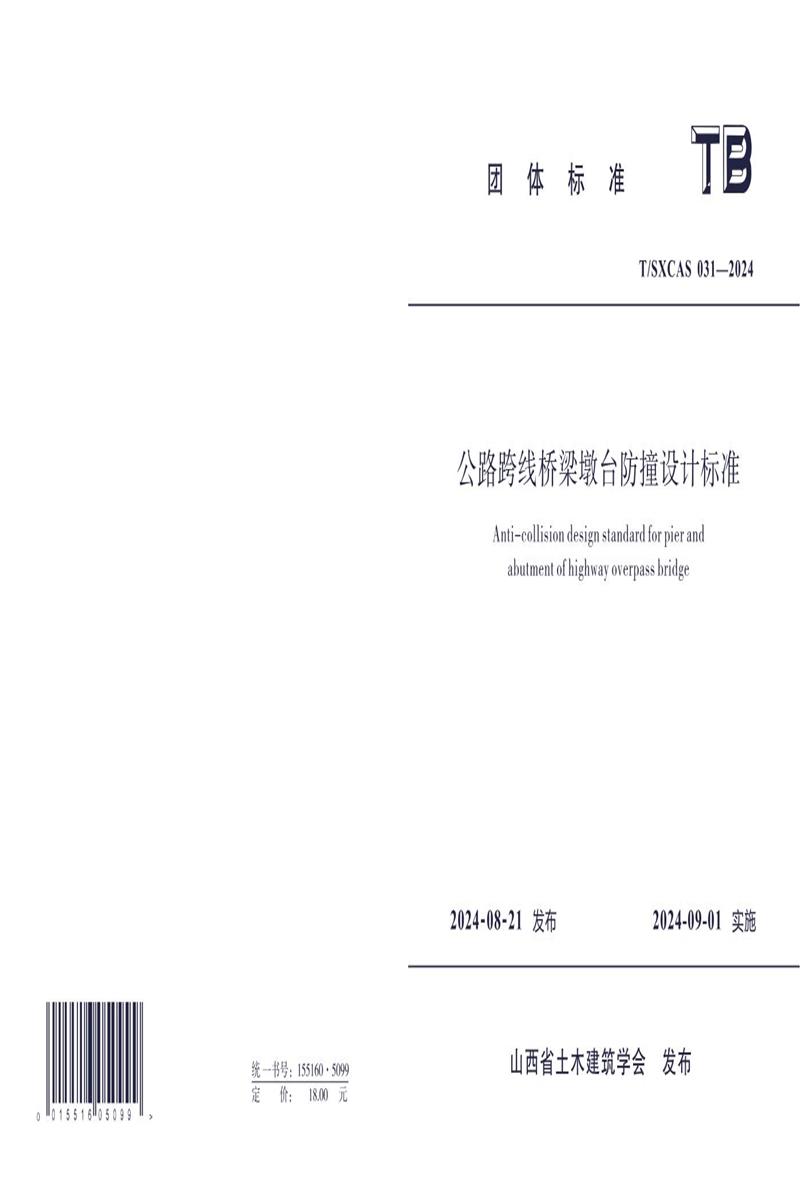

T/SXCAS 031-2024 公路跨线桥梁墩台防撞设计标准

以下是对《公路跨线桥梁墩台防撞设计标准》（T/SXCAS 031-2024）主要内容的详细总结：

一、总则（第1章）

1. 目的
   • 规范山西省公路跨线桥梁墩台防撞设计，减少安全事故，确保安全适用、环保耐久。
2. 适用范围
   • 适用于山西省新建、改扩建各等级公路跨线桥梁墩台的防撞设施设计。
3. 与其他标准的关系
   • 执行本标准时需同时符合国家及行业现行标准（如JTG D81、JTG/T D81等）。

二、术语和符号（第2章）

1. 关键术语定义
   • 路侧影响区 ：车辆驶出行车道后受影响的带状区域。
   • 主动防护设施 ：通过标志、预警系统等提前避免碰撞（如减速带、监测系统）。
   • 被动防护设施 ：通过物理结构减小碰撞影响（如护栏、防撞岛）。
   • 护栏分类：刚性（混凝土）、半刚性（波形梁）、柔性（缆索）。
2. 符号说明
   • 几何参数（如护栏长度 a_1, b_1, c_1、驶出角度 \alpha、横向距离 F）。

三、基本规定（第3章）

1. 设计原则
   • 安全、适用、耐久、经济、环保、美观。
2. 特殊要求
   • 跨线桥墩台防护标准需高于一般桥梁。
   • 禁止侵入限界 ：墩台不得侵入下穿道路建筑限界，需满足视距要求。
   • 中央分隔带设置 ：尽量避免设墩；必须设置时，需提高防撞等级并增设设施。
   • 路侧净区 ：墩台应设在路侧计算净区外，否则需设置护栏或防护设施。

四、调查与分析（第4章）

1. 调查阶段
   • 覆盖设计、施工、交工及后评价全周期。
2. 调查内容
   • 基础信息 ：桥梁位置、结构类型、技术状况等。
   • 交通数据 ：车型构成、车速、事故统计（近3年）。
   • 路侧影响区 ：评估净区宽度（依据JTG D81附录）。
3. 影响程度分级
   • 路线线形 ：弯道外侧小半径、陡坡路段列为“重度影响”。
   • 交通量 ：大型车占比超阈值（如高速路≥20%）或曾发生墩台事故时属“重度影响”。
   • 路侧净区 ：墩台位于填方边坡或净区内属“重度影响”。

五、墩台防护设计（第5章）

(1) 防护等级选取（5.1条）

• 分级依据 ：结合桥梁安全等级（一级/二级）和下穿道路等级/速度（表5.1.1-1、5.1.1-2）。
  • 示例 ：高速路（120km/h）上跨桥一级安全等级 → 防护等级SA（最高五级）。
  • 特殊调整 ：调查结果为“重度影响”时，防护等级提高一级；中央分隔带墩台默认提高一级。

(2) 护栏形式选择（5.2条）

• 大型车占比高时 ：中央分隔带优先采用混凝土护栏。
• 视距不良路段 ：增设线形诱导标、轮廓标、立面标记（黄黑相间）。
• 空间限制 ：护栏不得侵占限界，路基外设置需地基加固。

(3) 护栏设计要求（5.3条）

1. 长度计算
   • 总长 L = a_1（墩台长）+ b_1 + b_2（防撞延伸）+ c_1 + c_2（端头锚固）。
   • b_1 取值与车速相关（表5.3.1），如100km/h时 b_1=90m。
2. 横向距离
   • 需考虑护栏动态变形（表5.3.3）及车辆外倾值。
3. 设施衔接
   • 护栏需与相邻路段平顺过渡，端部按JTG/T D81处理。
4. 组合防护
   • 主动（预警系统）+被动（护栏）结合使用。

六、碰撞力计算（附录A）

1. 基本要求
   • 撞击力下限：车辆行驶方向≥1000kN，垂直方向≥500kN（可折减至1/6）。
2. 荷载标准值
   • 按防护等级确定（表A.0.4），如SA级护栏需承受410kN横向力。
3. 试验条件
   • 不同等级对应碰撞车型、速度及角度（表A.0.5），如SA级测试用25t货车60km/h碰撞。
4. 简化计算
   • 无护栏时，按防护等级换算碰撞能量（参考DB14/T 2281）。

七、实施与监督

• 发布日期 ：2024年8月21日（2024年9月1日实施）。
• 解释权 ：山西省交通规划勘察设计院有限公司。
• 强制条款 ：重度影响路段必须设防撞设施（5.1.1条）。

核心创新点 ：
① 建立三级影响评价体系（轻度/中度/重度），动态确定防护等级；
② 针对山西重载交通特点（大型车占比阈值），强化混凝土护栏应用；
③ 细化护栏长度计算模型，结合动态变形参数优化横向距离设计。
