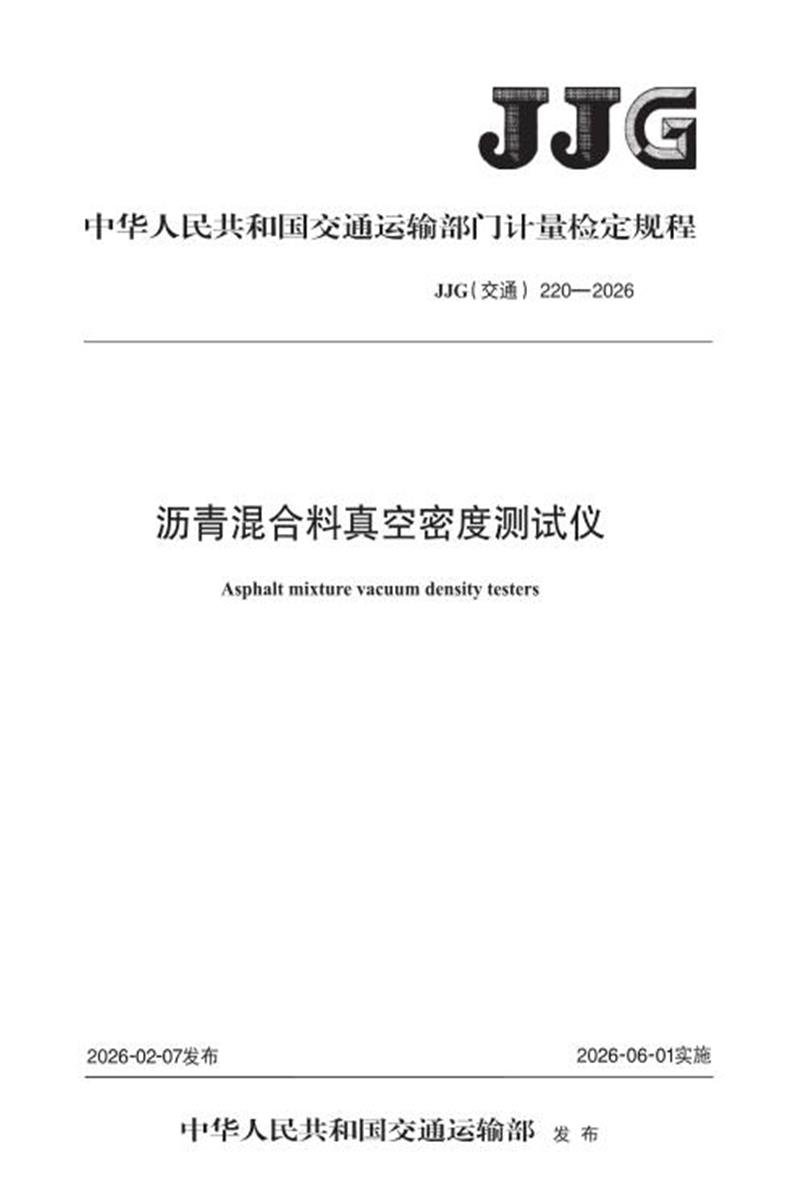

中华人民共和国交通运输部门计量检定规程
JJG( 交通) 220 2026
沥青混合料真空密度测试仪
Asphalt mixture vacuum density testers
2026-02-07发布 2026-06-01实施
中华人民共和国交通运输部发布
沥青混合料真空密度测试仪检定规程
Verification regulation of
asphalt mixture vacuum density testers
归口单位 :全国公路专用计量器具计量技术委员会
起草单位 :交通运输部公路科学研究所
中路高科交通检测检验认证有限公司
安徽省高速公路试验检测科研中心有限公司
本规程委托全国公路专用计量器具计量技术委员会负责解释
本规程起草人 :
蔡嘉程( 交通运输部公路科学研究所)
刘璐 ( 交通运输部公路科学研究所)
陈磊 ( 中路高科交通检测检验认证有限公司)
查庆 ( 安徽省高速公路试验检测科研中心有限公司)李子兵( 安徽省高速公路试验检测科研中心有限公司)张冰 ( 交通运输部公路科学研究所)
刘静 ( 中路高科交通检测检验认证有限公司)
前言
JJF 1002《国家计量检定规程编写规则》、JJF 1001《通用计量术语及定义》、JJF 1059. 1《测量不确定度评定与表示》、JJF 1059. 2《用蒙特卡洛法评定测量不确定度》和 JT/T 17《交通运输计量技术规范制定、修订程序及编写要求》共同构成支撑检定规程编写的基础性规范。
沥青混合料真空密度测试仪检定规程
1 范围
本规程适用于沥青混合料真空密度测试仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件 :
JJF 1059. 1 测量不确定度评定与表示
凡是注日期的引用文件 ,仅注日期的版本适用于本规程 ;凡是不注日期的引用文件 ,其最新版本( 包括所有的修改单)适用于本规程。
3 被检仪器简述
沥青混合料真空密度测试仪通过真空泵抽真空和热封 ,密封沥青混合料试件至密封袋中 ,并采用排水法测量其密度。沥青混合料真空密度测试仪主要由真空室、真空泵、密封袋、控制系统及指示器组成 ,结构示意见图 1。沥青混合料真空密度测试仪用于吸水率大于 2% 的沥青混合料的毛体积相对密度或毛体积密度的真空密封法测定。
标引序号说明 :
1—真空室 ; 3—控制系统及指示器 ;
2—真空泵 ; 4—密封袋。
图 1 沥青混合料真空密度测试仪结构示意图
4 计量特性和要求
4 . 1 真空室压强
真空室压强应不大于 800 Pa。
4 . 2 密度相对示值误差
密度相对示值误差应在 - 3 . 0% 到 0 之间。
4 . 3 密度示值重复性
密度示值重复性应不大于 0 . 02 g/cm3。
5 计量技术要求
5 . 1 外观
外观应无影响使用的缺陷。
5 . 2 铭牌
铭牌应清晰 , 内容应包括仪器名称、型号、制造厂和出厂编号等。
5 . 3 运行情况
沥青混合料真空密度测试仪应运行平稳 ,无异响。沥青混合料真空密度测试仪对试件完成密封后 ,密封袋应无松弛区域。
6 计量控制
6 . 1 检定条件
6 . 1 . 1 环境条件
环境温度 : (23 ± 2) ℃。
6 . 1 . 2 检定器具
检定器具要求如下。
a) 真空计 :测量范围(100 ~ 1 . 0 × 105) Pa , (100 ~ 3 . 0 × 103) Pa 范围内示值最大允许误差不超过± 50%。
b) 下挂式电子固体密度天平( 又称浸水天平) : 电子天平的测量范围(0 ~ 5) kg ,分度值不大于
0 . 1 g ,准确度等级不低于Ⅱ级。恒温水槽设定 25 ℃ 时 ,温度波动范围不超过 ± 0 . 5 ℃。
c) 密度试件 :表面光滑的圆柱形铝制试件 , 圆柱度 ≤0 . 03 mm ,垂直度 ≤0 . 03 mm ,底面平面度≤0 . 03 mm;标准尺寸密度试件直径( 101 . 6 ± 0 . 1) mm ,高 (63 . 5 ± 0 . 1) mm;大型密度试件直径 ( 152. 4 ± 0 . 1) mm ,高 (95 . 3 ± 0 . 1) mm。
d) 温度计 :测量范围(0 ~ 100) ℃ ,分度值 0 . 1 ℃ ,最大示值误差不超过 0 . 2 ℃。
6 . 2 检定项目
检定项目见表 1 ,检定记录表格式见附录 A。
表 1 检定项目一览表
表 1 检定项目一览表( 续)
6 . 3 检定方法
6 . 3 . 1 外观
目测和手感检查。
6 . 3 . 2 铭牌目测检查。
6 . 3 . 3 运行情况
目测、耳听和手感检查。
6 . 3 . 4 真空室压强
检定方法如下。
a) 将真空计放入沥青混合料真空密度测试仪的真空室内。启动沥青混合料真空密度测试仪开始抽真空 ,待指示器显示完成抽真空后 ,记录真空计的最小示值。
b) 重复步骤 a)2 次。
c) 取 3 次测量结果的最大值作为真空室压强测量结果。
6 . 3 . 5 密度相对示值误差
检定方法如下。
a) 用下挂式电子固体密度天平测量标准尺寸密度试件的质量。
b) 按式(1)计算标准尺寸密度试件的密度标准值。
………………………… (1)
式中 :
ρs —标准尺寸密度试件的密度标准值 ,g/cm3 ;
MA —标准尺寸密度试件的质量测量结果 ,g;
R —标准尺寸密度试件的直径 ,mm;
H —标准尺寸密度试件的高 ,mm。
c) 将标准尺寸密度试件放入沥青混合料真空密度测试仪配套密封袋内 , 放入真空室内进行密封。
d) 完成密封后 ,用下挂式电子固体密度天平测量密封后标准尺寸密度试件质量。
e) 调节恒温水槽水温 ,用温度计确认水温并保持在(25 ± 0 . 5) ℃ 范围内 ,将密封后标准尺寸密度试件置于下挂式电子固体密度天平的吊篮中测量水中质量。
f) 从密封袋内取出标准尺寸密度试件。
g) 重复步骤 c) ~ f)2 次。
h) 将标准尺寸密度试件置于下挂式电子固体密度天平的吊篮中测量水中质量。
i) 另取一个密封袋放入真空室内 ,在相同的封口处单独对密封袋密封。
j) 完成密封后 ,用下挂式电子固体密度天平测量密封后密封袋质量。
k) 将密封后的密封袋完全浸入水中 ,适度晃动除去附着的空气 ,并通过标准尺寸密度试件压在下挂式电子固体密度天平的吊篮中。测量密封后的密封袋和标准尺寸密度试件的总水中质量。
l) 按式(2)计算密封袋相对密度测量结果。
………………………… (2)
式中 :
γ —密封袋相对密度测量结果 ;
ME —密封后密封袋的质量测量结果 ,g;
MF —密封后的密封袋和标准尺寸密度试件的总水中质量测量结果 ,g;
MD —标准尺寸密度试件水中质量测量结果 ,g。
m) 按式(3)计算沥青混合料真空密度测试仪密度测量结果。
………………………… (3)
式中 :
ρi —沥青混合料真空密度测试仪第 i 次密度测量结果 ,g/cm3 ;
MBi —密封后标准尺寸密度试件质量第 i 次测量结果 ,g;
MCi —密封后标准尺寸密度试件水中质量第 i 次测量结果 ,g;
ρw —在 25℃ 温度条件下水的密度 ,取 0 . 997 1 g/cm3。
n) 取 3 次密度测量结果的算术平均值作为沥青混合料真空密度测试仪密度示值 ,按式(4 )计算密度相对示值误差。
………………………… (4)
式中 :
δ —密度相对示值误差 ,% ;
ρi —沥青混合料真空密度测试仪密度示值 ,g/cm3。
o) 取大型密度试件代替标准尺寸密度试件 ,重复步骤 a) ~ n)。
6 . 3 . 6 密度示值重复性
利用 6. 3 . 5 中标准尺寸密度试件 3 次沥青混合料真空密度测试仪密度测量结果 ,通过测量结果最大值减去最小值计算极差 ,根据式(5)计算密度示值重复性。
S………………………… (5)
式中 :
S —密度示值重复性 ,g/cm3 ;
R —密度测量结果极差 ,g/cm3 ;
C —极差系数 ,取 1 . 69 ,引自 JJF 1059. 1。
6 . 4 检定结果的处理
经检定合格的沥青混合料真空密度测试仪 , 出具检定证书 ,检定证书内页格式见附录 B。检定不合格的沥青混合料真空密度测试仪 ,出具检定结果通知书 ,并注明不合格项目 ,检定结果通知书内页格式见附录 C。
6 . 5 检定周期
沥青混合料真空密度测试仪的检定周期一般不超过 12 个月。
附录 A
( 资料性)
沥青混合料真空密度测试仪检定记录表
记录编号 : 第页共页
沥青混合料真空密度测试仪检定记录表( 续)
记录编号 : 第页共页
检定 : 核验 : 日期 :
附录 B
( 资料性)
沥青混合料真空密度测试仪检定证书内页格式
检定证书第 2 页
检定证书第 3 页
附录 C
( 资料性)
沥青混合料真空密度测试仪检定结果通知书内页格式
检定结果通知书第 2 页
检定结果通知书第 3 页
