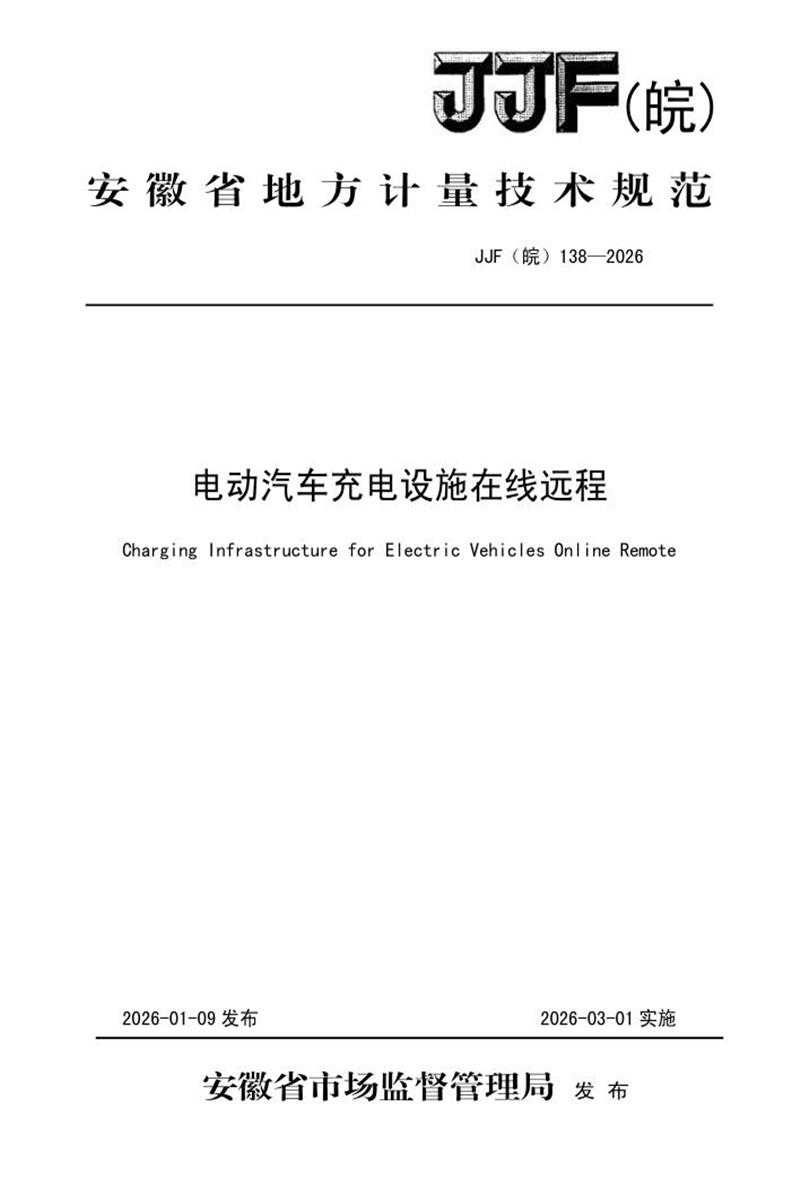

(皖)
安徽省地方计量技术规范
JJF(皖)138—2026
电动汽车充电设施在线远程
Charg ing Infrastructure for Electr ic Vehicles On l ine Remote
2026-01-09 发布 2026-03-01 实施
安徽省市场监督管理局发布
电动汽车充电设施在线远程
Charg ing Infrastructure for Electr ic
JJF(皖)138—2026
Vehicles On l ine Remote
归口单位：安徽省电磁计量技术委员会
主要起草单位：安徽省计量科学研究院
国网安徽省电力有限公司营销服务中心合肥市计量测试中心
阜阳市计量测试研究所
中国计量大学
参加起草单位：安徽南瑞中天电力电子有限公司
本规程委托安徽省电磁计量技术委员会负责解释
本规范主要起草人：
吴名功(安徽省计量科学研究院)
蔺菲(国网安徽省电力有限公司营销服务中心)
余兴(合肥市计量测试中心)
王子炯(阜阳市计量测试研究所)
张杰梁(中国计量大学)
参加起草人：
单永梅(安徽南瑞中天电力电子有限公司)
引言
JJF 1002—2010《国家计量检定规程编写规则》和 JJF 1001—2011《通用计量术语及定义》共同构成支撑本规程制定工作的基础性系列规范。
本规程参照 JJG 1148《电动汽车交流充电桩(试行)检定规程》、JJG 1149《电动汽车非车载充电机(试行)检定规程》等规程制定。
本规程是对 JJG 138(皖)—2022《电动汽车充电设施在线远程检定规程》的修订。与 JJG 138(皖)—2022 相比，除编辑性修改外，主要技术变化如下：
——修改了术语电动汽车充电设施的定义;
——修改了术语在线检定模块定义及其要求;
——修改了术语充电设施在线远程检定平台定义及其要求;
——修改了术语有效充电行为;
——增加了结算信息定义;
——修改了检定证书的描述;
——增加了检定周期;
——修改了附录 A 检定原始记录的格式;
——修改了附录 C 检定证书/检定结果通知书内的图例。
本规程的历次版本发布情况为：
——JJG 138(皖)—2022。
电动汽车充电设施在线远程检定规程
1 范围
本规程适用于电动汽车充电设施(以下简称充电设施)在线远程首次检定和后续检定。
2 引用文件
本规程引用下列文件：
JJG 1148 电动汽车交流充电桩(试行)
JJG 1149 电动汽车非车载充电机(试行)
JJG(皖)235—2025 充电设施在线检定模块
凡是注日期的引用文件，仅注日期的版本适用于本规程;凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规程。
3 术语
3.1 电动汽车充电设施 electric vehicle charging infrastructure
采用整车充电方式为电动汽车提供电能的相关设施的总称;分电动汽车交流充电桩和电动汽车非车载充电机两种。
3.2 在线检定模块 online verification module
可实时采集充电设施输出电压、电流、电能、温度等信息并上传至充电设施在线远程检定平台的装置。分为交流和直流两种。
3.3 充电设施在线远程检定平台 remote online verification platform for charging
infrastructure
远程实时采集、存储充电设施和在线检定模块的充电数据，具有数据传输、数据分析处理、数据管理展示、 自动生成相应的原始记录/报告的互联网应用平台。
3.4 运营管理平台 operation management platform
由电动汽车充电设施运营商管理、维护，涉及充电设施结算等信息的服务平台。
3.5 有效计量充电记录 valid metering charging record
在线检定模块与被检充电设施同步运行的情况下，充电电能值大于 10 kWh 或充电时间大于 16 分钟的一次充电记录。
3.6 结算信息 settlement information
用于电动汽车充电设施运营商和电动汽车用户之间的电能计量和费用结算的记录;包括但不限于：充电电能值、开始充电时刻和结束充电时刻等信息。
4 概述
充电设施是为电动汽车提供电能的设备。充电设施由桩体、传导充电用连接装置、控制单元、计量模块、采集交互终端等部分组成。其原理结构见图 1。
图 1 充电设施原理结构框图
充电设施在线远程检定由在线检定模块和充电设施在线远程检定平台实现。通过对在线检定模块实时采集并发送至充电设施在线远程检定平台的充电电能值、充电时间等信息与运营管理平台提供的结算信息进行数据处理，完成检定过程。其检定网络拓扑图如图 2所示。
图 2 充电设施在线远程检定网络拓扑图
5 计量性能要求
5.1 电能值结算误差
充电设施结算的充电电能值测量误差，用相对误差表示。针对有效计量充电记录，在规定的检定条件下，充电设施的电能值结算误差应满足表 1 的规定。充电设施电能计量平均温度系数的取值见表 2。
表 1 充电设施电能值结算误差限
表 2 充电设施电能计量平均温度系数
5.2 时钟时刻误差
对具有分时计费功能的充电设施，充电设施的时钟时刻误差应不超过 3 min。
6 通用技术要求
6.1 标志
铭牌上应有下列标志：
——名称和型号;
——制造厂名;
——产品所依据的标准;
——编号和制造年份;
——交流充电桩：标称电压、最大电流和最小电流;非车载充电机：最大电压、最小电压、最大电流和最小电流;
——常数;
——准确度等级;
——计量单位(计量单位可在显示器中显示)。
注：2023 年 1 月 1 日前安装的充电设施，未标注准确度等级时按 2 级执行。
6.2 检测接口
充电设施应具有供检定使用的测试输出接口和通信接口。
6.3 常数
充电设施应具有供测量电能值误差的脉冲输出，应与铭牌标志的常数一致。
6.4 最小电能变量
最小电能变量应为 0.001 kWh。
6.5 结算信息的显示
充电设施结算信息中的充电电能值显示位数应不少于 6 位(至少含 3 位小数)。 对具有分时计费功能的充电设施，当前结算信息显示时刻需精确至秒(s)。
7 计量器具控制
7.1 首次检定、后续检定
首次检定是对未被检定过的充电设施进行的检定;后续检定是在首次检定后的实施检定，修理后的充电设施须按首次检定进行。
7.2 检定条件
7.2.1 检定环境条件
环境温度：(-10～+50) ℃ , 扩展条件为(-20～+60) ℃。
7.2.2 计量标准器及主要配套设备
7.2.2.1 在线检定模块
在线检定模块分为交流和直流两种类型，充电设施根据其自身输出电流类型的不同，安装对应类型模块。
1)应具有电能检测、温度检测、时钟时刻获取、远程数据传输及铅封等功能;
2)温度传感器测量范围应满足-25 ℃~+65 ℃;
3)在线检定模块性能要求应符合 JJG(皖)235—2025 中的“计量性能要求”。
7.2.2.2 充电设施在线远程检定平台
1)应具有与在线检定模块双向通信的功能;
2)应具有网络时间同步功能，参考时钟的时刻误差应优于1s;
3)应具有保存每次充电完整数据的功能，且数据保存时长最少6年;
4)应具备数据防篡改功能;
5)应具有自动整理、分析在线检定模块上传数据的功能。
7.2.2.3 运营管理平台
1)应提供公网访问接口，能够与充电设施在线远程检定平台进行数据交互;
2)应能提供充电设施基本信息，至少包含：充电站名称、充电站地址、充电设施名称、型号规格、设备编号、充电设施ID(唯一标识号)等信息;
3)充电设施充电结束后，应能准确提供结算信息。
7.3 检定项目
充电设施检定项目见表3。
表 3 充电设施检定项目
7.4 检定方法
7.4.1 外观及功能检查
充电设施的外观除符合本规程通用技术要求外，还应检查标志字迹是否清楚、基本功
能是否正常。
注：对于 2023 年 1 月 1 日前安装的充电设施，可暂缓执行外观及功能检查项目至 2027 年 12 月 31
日。
7.4.2 电能值结算误差测定
在实际充电运行状态下，在线检定模块会实时上传采集到的电能值信息至充电设施在
线远程检定平台。充电设施充电完成后，在线远程检定平台将采集到的电能值与运营管理
平台提供的电能值相比，对有效计量充电记录，按式(1)计算被检充电设施的电能值结
算误差Y (%)，结果应满足 5.1 条的要求。
Y = × 100 + Y0 (%) (1)
式中：
Y ——电能值结算误差，%;
E ' ——运营管理平台提供的电能值，kWh;
E ——在线检定模块测量的电能值，kWh;
Y0 ——在线检定模块的已定系统误差，不需修正时Y0=0。
7.4.3 时钟时刻误差
运营管理平台提供的充电结束时刻与在线远程检定平台检测的充电结束时刻相比，按式(2)计算时钟时刻误差 ΔT，结果应满足5.2条的要求。
ΔT = |T' − T| (2)
式中：
ΔT ——时钟时刻误差，s;
T' ——运营管理平台提供的充电结束时刻，s;
T ——在线远程检定平台检测的充电结束时刻，s。
7.5 检定结果处理
7.5.1 测量数据修约
7.5.1.1 判断各项数据一律以修约后的数据为准。
7.5.1.2 电能值结算误差的修约间距为充电设施准确度等级的1/10。
7.5.1.3 时钟时刻误差的修约间距为1 s。
7.5.1.4 测量数据修约方法
7.5.1.4.1 化整间距数为1时的化整方法：保留位右边对保留位数字1来说，若大于0.5，则保留位加1;若小于0.5，则保留位不变;若等于0.5，则保留位是偶数时不变，保留位是奇数时加1。
注：“保留位 ”是指修约间距对应位的数。
7.5.1.4.2 化整间距数为 n ( n ≠ 1 )时的化整方法：将测得数据除以 n，再按7.5.1.4. 1的化整方法化整，化整以后再乘以n，即为最后化整结果。
7.5.2 检定证书
有效计量充电记录中，所有检定项目均符合本规程计量性能要求的为合格记录，否则为超差记录。被检充电设施上传的有效计量充电记录总条数大于等于5条时，方可对其出具证书。
若连续超差记录不超过2条，判定该充电设施合格;检定合格的充电设施由充电设施在线远程检定平台出具电子检定证书，该检定证书中，最多包含近20次有效计量充电记录。
若连续超差记录超过2条，须依据JJG 1148《电动汽车交流充电桩(试行)检定规程》、 JJG 1149《电动汽车非车载充电机(试行)检定规程》至现场复核超差项目。若该超差项目现场复核结果为合格，则更换模块重新开展检定工作，否则，由充电设施在线远程检定平台出具检定结果通知书。
注：涉及计量纠纷时，依据 JJG 1148 或 JJG 1149 进行仲裁检定。
7.6 检定周期
充电设施的检定周期遵循充电设施国家检定规程的规定。由于被检充电设施已安装在线检定模块，该充电设施具备计量性能在线监测功能，也可根据JJF1139及计量行政部门的规定适当调整检定周期。
附录 A
充电设施在线远程检定原始记录格式
电动汽车充电设施在线远程检定原始记录(示例)
检定证书/检定结果通知书编号：
运营单位： 单位地址：
站点名称： 站点地址：
仪器名称： 型号规格：
制造单位： 出厂编号：
充电枪编号： 准确度等级： 技术依据：
检定员： 核验员：
附录 B
检定证书/检定结果通知书内页格式
证书编号： × × × × × ×-×× × × × ×
检定地点和环境条件
地点：
环境温度： ℃ 湿度：/ 其它：/
第×页共×页
附录 C
检定证书/检定结果通知书检定结果页式样
C.1 检定证书第 3 页
证书编号： × × × × × ×-×× × × × ×检定结果
第×页共×页
C.2 检定结果通知书第 3 页
证书编号： × × × × × ×-×× × × × ×检定结果
第×页共×页
JJF(皖) 138—2026
