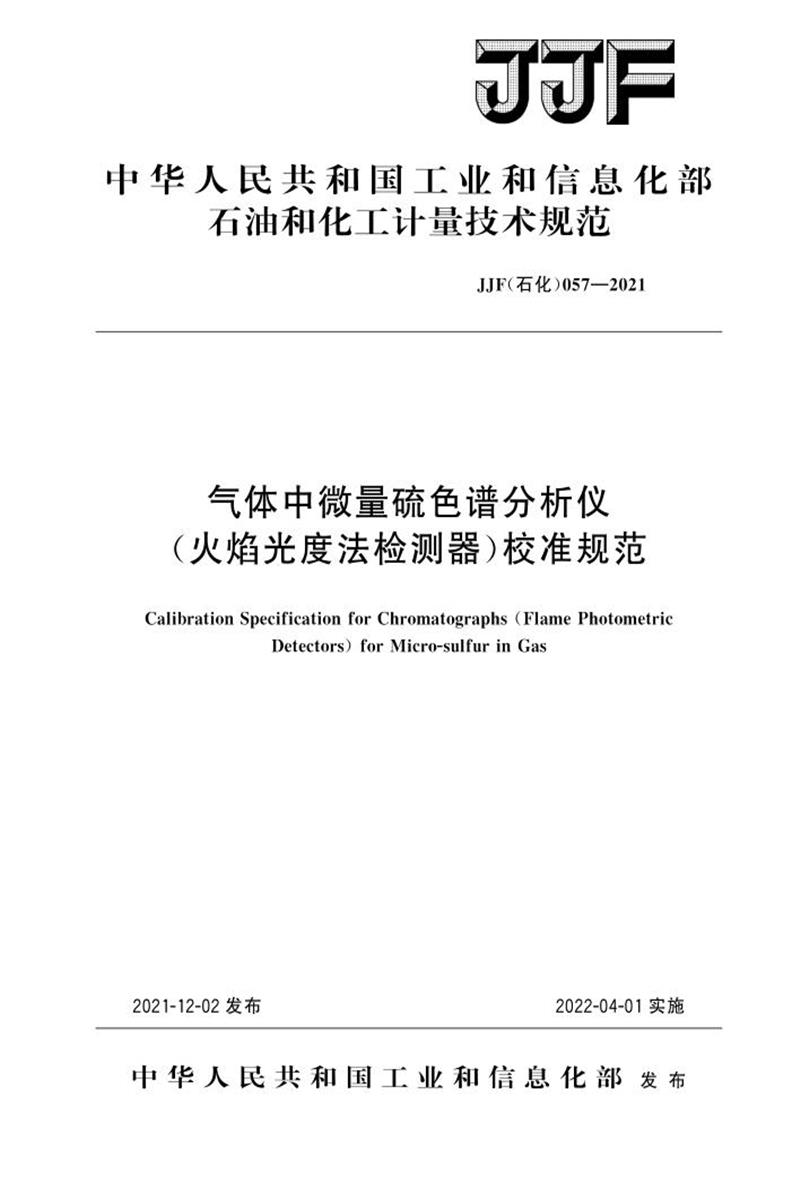

中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF(石化)057—2021
气体中微量硫色谱分析仪
(火焰光度法检测器)校准规范
CalibrationSpecificationforChromatographs(FlamePhotometric
Detectors)forMicro-sulfurinGas
2021-12-02发布2022-04-01实施
中华人民共和国工业和信息化部发布
目录
引言……………………………………………………………………………………… (Ⅱ)
1 范围…………………………………………………………………………………… (1)
2 引用文件……………………………………………………………………………… (1)
3 概述…………………………………………………………………………………… (1)
4 计量特性……………………………………………………………………………… (2)
5 校准条件……………………………………………………………………………… (2)
5.1 环境条件…………………………………………………………………………… (2)
5.2 测量标准及其他设备……………………………………………………………… (2)
5.3 检测器校准条件…………………………………………………………………… (3)
6 校准项目和校准方法………………………………………………………………… (3)
6.1 校准项目…………………………………………………………………………… (3)
6.2 校准方法…………………………………………………………………………… (3)
7 校准结果表达………………………………………………………………………… (5)
7.1 校准记录…………………………………………………………………………… (5)
7.2 校准证书…………………………………………………………………………… (5)
7.3 不确定度…………………………………………………………………………… (5)
8 复校时间间隔………………………………………………………………………… (5)
附录A 气体中微量硫色谱分析仪(火焰光度法检测器)校准记录格式………… (6)
附录B 气体中微量硫色谱分析仪(火焰光度法检测器)校准证书的内页格式…… (7)
附录C 柱箱温度稳定性测量结果不确定度评定示例……………………………… (8)
附录D 检测限测量结果不确定度评定示例………………………………………… (10)
引言
本规范依据JJF1071—2010 《国家计量校准规范编写规则》、JJF1001—2011 《通
用计量术语及定义》和JJF1059.1—2012 《测量不确定度评定及表示》等基础性系列规
范进行编制。
本规范主要参考GB/T28727—2012 《气体分析硫化物的测定火焰光度气相色谱
法》、GB/T30431—2020 《实验室气相色谱仪》和JJG700—2016 《气相色谱仪》制定。
本规范为首次发布。
Ⅱ
JJF(石化)057—2021
气体中微量硫色谱分析仪
(火焰光度法检测器)校准规范
1 范围
本规范适用于检测氢、氧、氮、二氧化碳、甲醇合成气、氨合成气、干性天然气、
焦炉煤气等气体中微量硫色谱分析仪(火焰光度法检测器)的校准。
2 引用文件
本规范引用了下列文件:
JJF1071—2010 国家计量校准规范编写规则
凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规范。
3 概述
气体中微量硫色谱分析仪(火焰光度法检测器) (以下简称微量硫分析仪)是一种
基于硫化物在富氢火焰中燃烧裂解生成一定数量的硫分子,并且能在该火焰条件下发出
350nm~450nm 的特征光谱,在394nm 处有最大峰值,经干涉滤光片除去其他波长
的光线后,用光电倍增管把光信号转化成电信号并加以放大,然后经工作站进行计算处
理,直接显示实际含量值,从而精确完成对微量硫的定性及定量分析。
微量硫分析仪由气路系统、进样系统、温控系统、检测系统和数据处理系统组成。
微量硫分析仪流程示意见图1。
