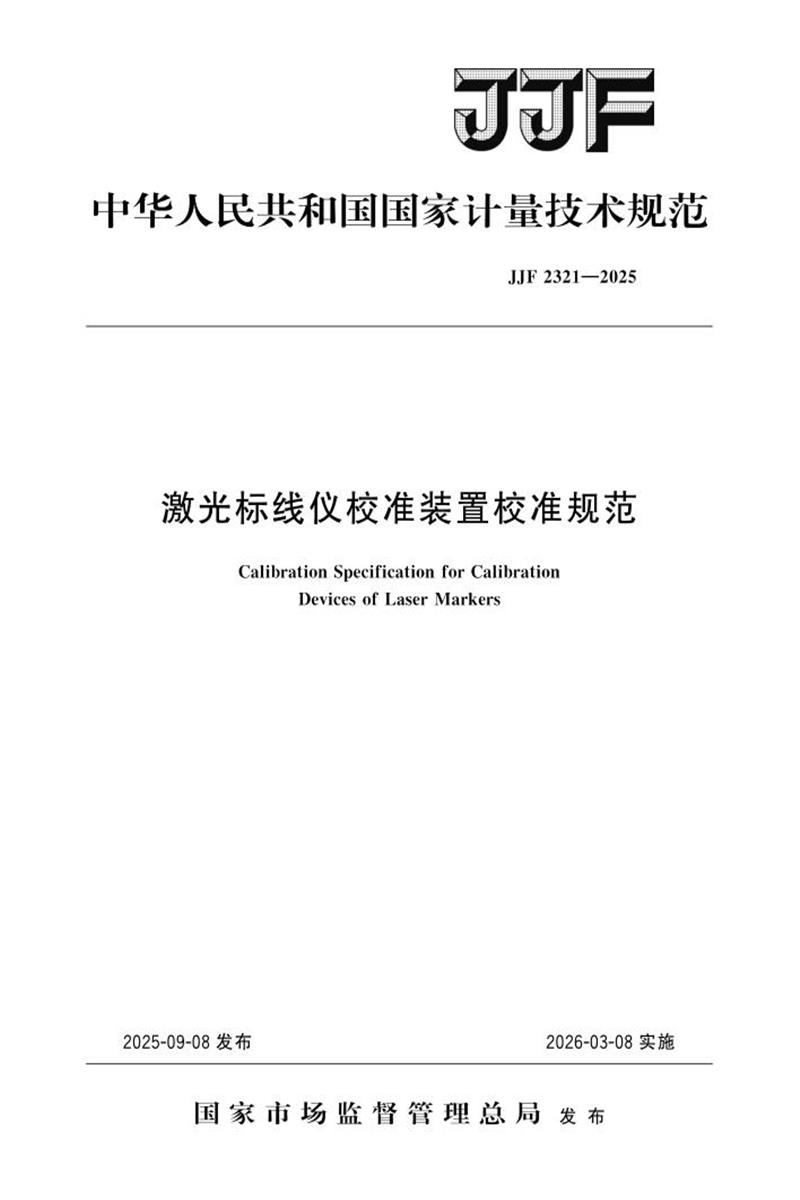

中华人民共和国国家计量技术规范
JJF 2321—2025
激光标线仪校准装置校准规范
Calibration Specification for Calibration
Devices of Laser Markers
2025-09-08发布2026-03-08实施
国家市场监督管理总局发布
归口单位:全国测绘地理信息专用计量测试技术委员会
主要起草单位:浙江省质量科学研究院
上海市计量测试技术研究院
江苏省泰州市计量测试院
参加起草单位:广西壮族自治区计量检测研究院
北京拉特激光精密仪器有限公司
本规范委托全国测绘地理信息专用计量测试技术委员会负责解释
JJF 2321—2025
本规范主要起草人:
金挺(浙江省质量科学研究院)
张丰(上海市计量测试技术研究院)
王俊(江苏省泰州市计量测试院)
参加起草人:
梁琦(广西壮族自治区计量检测研究院)
王瑛辉(浙江省质量科学研究院)
朱进(浙江省质量科学研究院)
刘明坤(北京拉特激光精密仪器有限公司)
JJF 2321—2025
目录
引言……………………………………………………………………………………… (Ⅱ)
1 范围…………………………………………………………………………………… (1)
2 引用文件……………………………………………………………………………… (1)
3 概述…………………………………………………………………………………… (1)
4 计量特性……………………………………………………………………………… (2)
4.1 测量目标水平偏差………………………………………………………………… (2)
4.2 测量目标竖直偏差………………………………………………………………… (2)
4.3 测量目标间水平夹角……………………………………………………………… (2)
4.4 测量目标间垂直夹角……………………………………………………………… (2)
4.5 测量目标分划误差………………………………………………………………… (2)
5 校准条件……………………………………………………………………………… (2)
5.1 环境条件…………………………………………………………………………… (2)
5.2 测量标准及其他设备……………………………………………………………… (2)
6 校准项目和校准方法………………………………………………………………… (3)
6.1 测量目标水平偏差………………………………………………………………… (3)
6.2 测量目标竖直偏差………………………………………………………………… (3)
6.3 测量目标间水平夹角……………………………………………………………… (4)
6.4 测量目标间垂直夹角……………………………………………………………… (4)
6.5 测量目标分划误差………………………………………………………………… (4)
7 校准结果表达………………………………………………………………………… (5)
8 复校时间间隔………………………………………………………………………… (5)
附录A 激光标线仪校准装置原始记录格式示例…………………………………… (6)
附录B 校准证书(内页)格式示例…………………………………………………… (9)
附录C 测量目标水平偏差测量结果的不确定度评定示例………………………… (10)
附录D 测量目标竖直偏差测量结果的不确定度评定示例………………………… (12)
引言
JJF 1071—2010 《国家计量校准规范编写规则》、JJF 1001—2011 《通用计量术语及
定义》、JJF 1059.1—2012 《测量不确定度评定与表示》共同构成本规范制定的基础性系
列规范。
本规范为首次发布。
1 范围
本规范适用于激光标线仪校准装置的校准。
2 引用文件
本规范引用了下列文件:
JJG 1—1999 钢直尺检定规程
JJG 949-2011 经纬仪检定装置检定规程
JJF 1071—2010 国家计量校准规范编写规则
凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文
件,其最新版本(包括所有的修改单)适用于本规范。
3 概述
激光标线仪校准装置(以下简称校准装置)是一种用于校准激光标线仪的专用设
备,一般包括水平激光线校准组件和竖直激光线校准组件两部分。校准组件由检校工
作台和一组具有准确示值且位置关系固定的测量目标组成。测量目标一般有直角坐
标板、位置传感器或平行光管等几种形式。校准装置通过获取激光标线仪发射的水
平(或竖直)激光线在应用空间中的位置关系,来校准激光标线仪激光线各项参数
误差。
校准装置的结构如图1和图2所示。
