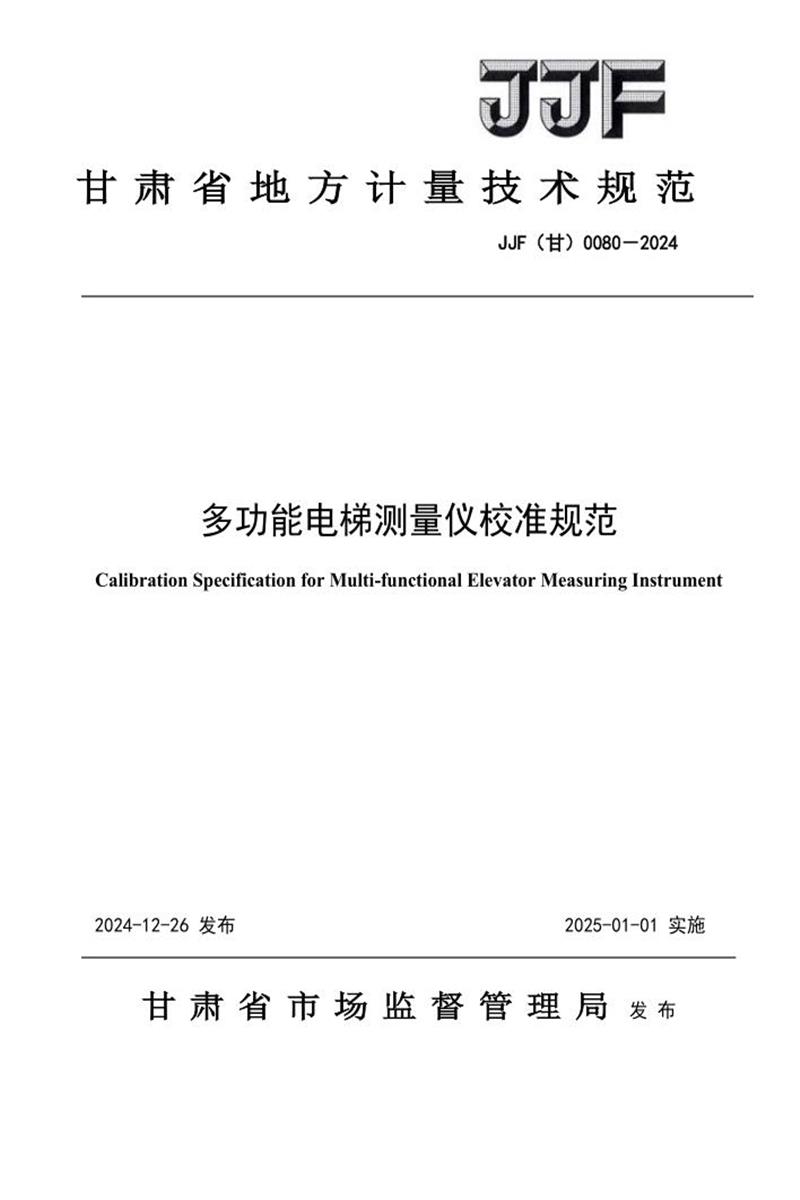

多功能电梯测量仪校准规范
Calibration Specification for Multi-functional Elevator Measuring Instrument
2024-12-26 发布 2025-01-01 实施
引言.......................................................................................................................................................... II
1 范围.................................................................................................................................................... (1)
2 引用文件............................................................................................................................................ (1)
3 概述.................................................................................................................................................... (1)
4 计量特性............................................................................................................................................ (2)
4.1 两测量爪的平行度.................................................................................................................. (2)
4.2 测量面的粗糙度...................................................................................................................... (2)
4.3 测量面的平度...................................................................................................................... (2)
4.4 主机示值误差.......................................................................................................................... (2)
4.5 电梯塞规的示值误差.............................................................................................................. (2)
4.6 4mm 标定块厚度偏差............................................................................................................. (2)
5 校准条件............................................................................................................................................ (2)
5.1 环境条件................................................................................................................................ .. (2)
5.2 测量标准及其他设备.............................................................................................................. (2)
6 校准项目和方法........................................................................................................................ (3)
6.1 外观及功能检查...................................................................................................................... (3)
6.2 两测量爪的平行度.................................................................................................................. (3)
6.3 测量面的表粗糙度.............................................................................................................. (3)
6.4 测量面的平度...................................................................................................................... (3)
6.5 主机示值误差.......................................................................................................................... (3)
6.6 电梯塞规的示值误差.............................................................................................................. (4)
6.7 4mm 标定块厚度偏差............................................................................................................. (4)
7 校准结果表达.................................................................................................................................... (4)
8 复校时间隔.................................................................................................................................... (4)
附录 A 多功能电梯测量仪校准记录(推荐)格式多功能电梯测量仪校准记录(推荐)格式.......................................................................... (6)
附录 B 校准证书内容及页(参考)格式校准证书内容及页(参考)格式...................................................................................... (8)
附录 C 多功能电梯测量仪结果的不确定度评示例............................................................ (10 )
JJF(甘)0080-2024
II
引言
本规范依据 JJF JJF 1071 -2010 《国家计量校准规范编写则》、 《国家计量校准规范编写则》、 JJF JJF 1001 1001-2011 2011《通用计量术语及定义》、 JJF JJF 1059.1 -2012 《测量不确定度评与表示》 等基础性系列规范文件进行制定。
本规范为首次发布。
1 范围
本规范适用测量范围为(0～40)mm 多功能电梯测量仪(以下简称“测量仪”)的校准。
2 引用文件
本规范引用了下列文件：
JJG 30-2012 通用卡尺检定规程
JJG 62-2017 塞尺检定规程
JJF 1548-2015 楔形塞尺校准规范
TSG T7001-2023 电梯监督检验和定期检验规则
注：凡是注日期的引用文件，仅注日期的版本适用于本规范;凡是不注日期的引用文件，其最新版本(包
括所有的修改单)适用于本规范。
3 概述
多功能电梯测量仪由主机、多种测头组成。主机利用带有测量爪的尺框在尺身上相对移动，
通过数显形式显示两测量爪之间的间距;测量不同尺寸时，可将配套的测头安装在主机的扩展
安装架上。
