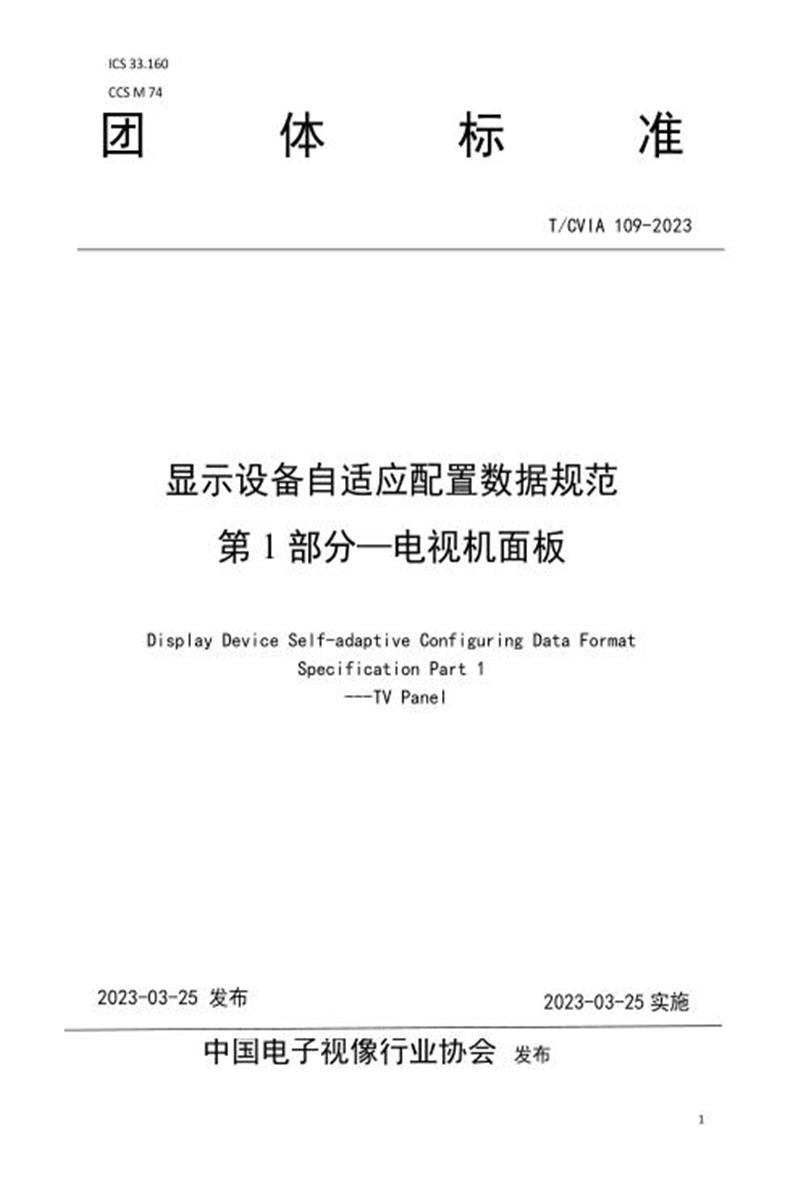

T/CVIA 109-2023 显示设备自适应配置数据规范 第1部分：电视机面板

　　团 体 标 准

　　T/CVIA 109-2023

　　显示设备自适应配置数据规范第 1 部分—电视机面板

　　Display Device Self-adaptive Configuring Data Format

　　Specification Part 1

　　---TV Panel

　　2023-03-25 发布 2023-03-25 实施

　　中国电子视像行业协会 发布

　　目 次

　　前 言

　　本技术规范按照 GB/T 1.1-2020《标准化工作原则 第一部分 标准化文件的结构和起草规则》的规定起草。

　　请注意本文的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。

　　本标准由中国科学院微电子研究所及中国集成电路创新联盟提出，由中国电子视像行业协会归口。

　　本文件起草单位：中国科学院微电子研究所、深圳 TCL 数字技术有限公司、TCL 华星光电技术有限公司、京东方科技集团股份有限公司、上海海思技术有限公司、华为终端有限公司、四川长虹电器股份有限公司、海信视像科技股份有限公司、康佳集团股份有限公司、深圳创维 RGB 电子有限公司。

　　本文件起草人：叶甜春、郝亚斌、周玉梅、冯晓曦、彭健锋、梁刚、严方红、冯林、陈泳权、陈明、吴迪、赵斌、李治福、何冠贤、冯艳丽、顿胜堡、张银龙、杜思清、黄锡军、赵光亮、陈益军、董恩雪、刘颖灿、陶泽华、龙仕强、彭辉、由春娟、张利利、李斯琪。

　　引 言

　　电视机大屏以 LCD 屏为主呈现和渲染，在电视生产过程中，显示设备的自适应配置一直是工程化有待解决的难点问题，本标准主要应用在显示设备上，通过定义标准的自适应配置数据格式规范，保证数据格式的一致性，实现电视大屏主控系统和显示面板间的驱动配置业务，从而实现自适应配置场景。

　　业务场景通过数字化的方式解决设备间的配置和通信问题，在解决电视机面板自适应配置功能基础上，为后续各类设备互联形成基础。

　　本文规定电视机主控系统和显示面板间的驱动配置各类数据的描述格式、实施方法和部分数值的意义。旨在通过确定显示面板的各类数据内容协助电视完成显示设备的自适应配置功能。提升电视机生产的自动化水平，降低维护成本。

　　显示设备自适应配置数据规范

　　第1部分—电视机面板

　　1 范围

　　本文件规定了电视机面板的自适应配置数据的规范。

　　本文件适用于液晶电视面板类显示设备，采用有机发光显示面板和其他类型面板的显示设备也可部分参考采用。

　　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 9002 音频、视频和视听设备及系统词汇

　　GB/T 18910.11-2012 液晶显示器件 第 1- 1 部分：术语和符号

　　3 术语、定义和缩略语

　　3.1 术语和定义

　　GB/T 18910.11-2012 和GB/T 9002 界定的以及下列术语和定义适用于本文件。

　　3.1.1

　　电源管理 Power Manager

　　简称：PM ，对电源驱动设备进行管理和分配的各种组件。

　　3.1.2

　　可变刷新率 Variable Refresh Rate

　　简称 VRR ，可使显示器或电视根据正在显示的内容的帧速率动态调整其刷新率的技术。

　　3.1.3

　　伽马 Gamma

　　显示设备亮度响应特征参数，显示亮度随输入电压变化的指数函数关系。Gamma 是该指数函数的幂。

　　3.1.4

　　电平转换 Level Shift

　　应用在两个不同电压规格组件之间的转换电路。

　　3.1.5

　　栅极驱动电路基板 Gate on Array

　　简称 GOA ，将开关电路功能设计在液晶面板玻璃上的技术。

　　3.1.6

　　时序控制器 Timing controller

　　简称 T con ，为控制显示时序核心模块，将从主板处获得视频信号转化成数据驱动电路所需要的数据信号格式，同时将数据信号传递到数据驱动电路。

　　3.1.7

　　制造商标识 Vendor ID

　　用于区分制造商身份的标识信息。

　　3.1.8

　　自适应配置 Self-adaptive Configuring

　　通过自动获取显示面板正确显示所需的电压、时序及其他物理特征信息;根据获取的信息自动完成显示面板正常显示的驱动，这一过程为自适应配置。

　　3.2 缩略语

　　下列缩略语适用于本文件。

　　VBO- 日本赛恩电子公司开发的一种公开接口技术(Vby One)

　　LVDS- 低电压差分信号接口(Low-Voltage Differential Signaling)

　　P2P- 点对点传输协议(Point To Point)

　　DCCD- 设备综合能力描述(Device Comprehensive Capability Description)

　　EOTF- 电-光转换函数(Electro-Optical Transfer Function)

　　4 数据结构和定义

　　数据结构以 4 个字节表征数据结构的起始，分别是 0xD,0xC,0xC,0xD。该数据结构定义一个系统框架和数据结构，用于声明显示设备支持的各类能力，如设备参数、屏显示能力等，该数据结构由一个定长的基础字段和多个变长的扩展数据块以及最后的校验组成的连续数据结构。简称 DCCD结构，数据格式如表 1 所示。

　　表 1 数据格式

　　基础段主要用于声明该标准的协议版本，以及设备属性和功能的概要描述，同时传递后续扩展数据的长度信息。一个 DCCD 可以由多个数据块字段组成，每个数据块用于描述其中一种的能力声明，每个数据块长度最大不能超过 256 字节。

　　设备能力用于描述各类不同的设备能力，例如：用于描述声明屏接收能力。后续可扩展用于描述更多不同种类的设备能力。

　　描述设备可声明一种或多种设备能力，对端设备获取其设备能力后结合自身设备能力，确认设备间可交互的业务。

　　4.1 基础字段

　　基础字段是固定长度字段(12 字节)，主要描述 DCCD 的版本信息和长度以及设备基础信息。其结构如表 2 所示。

　　表 2 基础字段数据格式

　　4.2 数据块定义

　　数据块主要用于表示设备支持能力的详细说明，如设备参数、屏能力等。根据设备在基础段中

　　支持的设备能力，进行更详细的说明。

　　其数据块的数据结构如表 3 所示。

　　表 3 数据块定义格式

　　在解析 DCCD 时，如果识别到未知的字段标识时(如低版本设备解析到高版本新增字段标识)，不能终止解析，需根据该数据块对应的长度将该数据段对应内容跳过，忽略该数据块，继续解析后续内容。

　　数据块用来描述设备的各种属性功能。不同的功能通过不同的标识来区别。对应的标识内容参考表 4。其中，每个标识的数据块字段的长度不是固定不变的，其会根据包含的子数据内容的多少动态变化。

　　表 4 基础字段标识定义表

　　5 产品信息字段要求

　　该字段为 DCCD 必备字段，主要用于描述产品的基础信息，其必须为第一个数据块。每个 DCCD数据只能需包含一个产品信息字段，如存在多个，默认第一个有效。其结构描述参考表5。

　　表 5 产品信息字段

　　08h-03h “制造厂商名称”最大支持 6 个字符，每个字符对应一个 ASCII 码。ASCII 码对应编码表如表 6 所示。

　　表 6 ASCII 码对应编码表

　　制造厂商名称数据排布如表 7 所示。如果不足 6 个字母用0 填充。

　　表 7 制造商名称数据排布表

　　6 屏接收能力详细数据字段要求

　　屏接收能力描述字段要求主要应如表 8 所示。

　　表 8 屏接收能力描述字段标识

　　6.1 屏时序字段要求

　　该字段主要描述屏设备支持时序字段信息。如基础段的设备能力中声明支持“屏接收能力”，则该字段必须支持，且字段唯一。如不支持“屏接收能力”，则应不包含该字段。其数据结构应如表 9和表 10 所示。

　　表 9 屏时序字段

　　表 10 屏参详细描述

　　6.2 屏接口基础信息字段要求

　　该字段主要描述屏设备中对应接口的基础信息。如基础段的设备能力中声明支持“屏接收能力”，则该字段必须支持，且字段唯一。如不支持“屏接收能力”，则应不能包含该字段。其数据结构如表11 所示。

　　表 11 屏接口基础信息字段

　　6.2.1 VBO 接口基础信息字段要求

　　VBO 接口基础信息字段应如表 12 所示。

　　表 12 VBO 接口基础信息字段

　　6.2.2 LVDS 接口基础信息字段要求

　　LVDS 接口基础信息字段应如表 13 所示。

　　表 13 LVDS 接口基础信息字段

　　6.2.3 P2P 接口基础信息字段要求

　　该字段仅用于 P2P 在液晶电视的信息描述，。 P2P 在液晶电视的信息描述应如表 14 所示。

　　表 14 P2P(LCD)接口基础信息字段

　　6.3 屏 VRR 信息字段要求

　　该字段主要描述屏设备中 VRR 功能的描述信息。如基础段的设备能力中声明支持“屏接收能力”，且支持 VRR 功能，则该字段必须支持，且字段唯一。如不支持“屏接收能力”，或屏设备不支持 VRR 功能，则不能包含该字段。其数据结构应如表 15 所示。

　　表 15 VRR 信息字段

　　6.4 TCON 扩展信息字段要求

　　该字段仅在屏接口类型为 P2P 时有效，其他接口类型不能声明。

　　6.4.1 PM 配置信息字段要求

　　该字段主要用于声明 PM 中各电压使能和幅值，以及各电压间的时序要求，PM 配置信息字段应如表 16 所示。

　　表 16 PM 配置信息字段

　　各电压之间延迟时间时序图如图 1 所示：

　　图 1 TCON 各电压延迟时序说明

　　6.4.2 Gamma 配置信息字段要求

　　该字段主要声明各 Gamma 电压及共电极电压的使能和幅值，以及 P-gamma 的能力声明。Gamma配置信息应如表 17 所示。

　　表 17 GAMMA 配置信息字段

　　6.4.3 Level shift 配置信息字段要求

　　该字段主要用于声明 Level Shift 功能设定参数及过流保护设置信息，Level Shift 配置信息字段应如表 18 所示。

　　表 18 Level Shift 配置信息字段

　　6.4.4 COF 配置信息字段要求

　　该字段主要对 COF 相关的 COF 以及 dummy 的能力声明。COF 配置信息字段应如表 19 所示。

　　表 19 COF 配置信息字段

　　COF 设定差异组设定要求

　　其用于声明 COF 设定的差异组值。其长度大小应取决于 COF 的差异组数(04h bit3_0 COF 设定差异组数 Y)和 COF 差异组长度(05h COF 设定差异组字节长度 X)。

　　具体配置描述应如表 20 所示。

　　表 20 COF 设定差您组描设定

　　COF 设定组选择要求

　　用于表明 COF 使用“COF 设定差异组设定” 中的哪一组差异组值，其选择组值应不超过 COF

　　的差异组数(04h bit3_0 COF 设定差异组数 Y)。

　　COF 设定组长度为 03h OC COF 个数(L) 。每个 COF 设定组占用4bit，两个 COF 设定组应使用1 个字节，由低 bit 往高 bit 数据排布，如字节空余，则默认补 0。

　　具体配置描述应如表 21 所示。.

　　表 21 COF 设定组选择

　　COF 设定差异示例如图2 所示：

　　其中 COF1-11 P2P 寄存器设定一致，COF12 单独使用一组寄存器设定，则我们定义 COF 差异设定组数为 2，每组 COF 寄存器设定长度为 13 字节，COF1-11 对应第一组差异设定组，COF12 对应第二组差异设定组。

　　图 2 COF 寄存器设定示例

　　菲林芯片虚拟通道(COF Dummy)设定组值

　　用于声明 COF Dummy 设定组值，最大支持 3 组 Dummy 设定。其支持左侧和右侧 Dummy Channel 数量的声明，如不支持某侧的 Dummy Channel ，可将该侧值为 0。

　　其设定组值长度为 2* COF dummy 设定组数(04h bit5_4 COF dummy 设定组数 M)。

　　具体配置描述应如表 22 所示。

　　表 22 COF Dummy 设定组值

　　COF Dummy 设定组选择要求

　　用于表明 COF 使用“COF Dummy 设定组值 ”中的哪一组差异组值，其选择组值应不能超过 COF dummy 设定组数(04h bit5_4 COF dummy 设定组数 M)。

　　COF 设定组长度为 03h OC COF 个数(L) 。每个 COF 设定组占用 2bit，四个 COF 设定组使用 1个字节，由低 bit 往高 bit 数据排布，如字节空余，应默认补 0。

　　具体配置描述如表 23 所示。

　　表 23 COF Dummy 设定组选择

　　COF dummy 差异设定示例如图3 所示。

　　从左至右依次为 COF1-12，所有 COF 均设定为 966ch 的模式;其中 COF1 实际使用 931ch ，1-35ch 为dummy 设定，则 COF1 左侧 dummy 为 0，右侧 dummy 为 35;COF2-11 实际使用 966ch，则左右两侧dummy 均为 0;COF12 实际使用 930ch ，则左侧 dummy 为 36 ，右侧 dummy 为 0。

　　图 3 COF dummy 差异设定示例

　　6.4.5 物理特征信息字段要求

　　该字段主要用于声明 COF 通讯协议信息及屏幕相关的物理特征信息(比如像素架构，扫描方向等)，物理特征信息字段应如表 24 所示

　　表 24 物理特征信息字段

　　液晶翻转方式 (03h bit7_4)示意如图 4 所示。

　　图 4 液晶翻转示例

　　COF 通讯协议(04h) 用于声明 COF 通讯协议的版本信息(03h bit3_0)。如版本号为2.0，则主版本号 (bit7_4)为 2，子版本号 (bit3_0)为 0。

　　像素架构-Gate(05h bit7_4)示意如图 5 所示。

　　图 5 像素架构-Gate 示例像素架构-Source(05h bit3_0)示意如图 6 所示。

　　图 6 像素架构-Source 示例像素排布 (06h bit7_3) 示意如图 7 所示。

　　图 7 像素排布示例屏幕扫描方式(06h bit2_0) 示意如图 8 所示。

　　图 8 屏幕扫描方式示例

　　6.4.6 GOA 时序信息字段要求

　　该字段主要用于声明 GOA 各个信号要求及时序关系，GOA 时序信息字段应如表 25 所示。

　　表 25 GOA 时序信息字段

　　其中 18h-1Bh 预留用于部分屏厂特殊功能信号，如 CLR 是熊猫(CCPD)屏专用;RESET 是群创(INX)等部分屏厂使用。

　　其各配置时序描述应如图 9 所示。

　　图 9 信号时序描述

　　7 Vendor Specific 数据字段要求

　　该字段用于制造厂商传递私有定制的能力声明，可供不同制造厂商客制化设计。不同制造厂商可通过该字段传递自己希望传递的信息。

　　声明私有定制时，需声明该字段描述的设备能力，当前仅用于屏能力声明。应使用三字节的Vendor ID 来描述该私有字段的厂商名称，该 Vendor ID 表明唯一的制造商名称。

　　其数据结构应如表 26。

　　表 26 Vendor Specific 数据字段

　　其中，设备能力类型描述如表 27 所示，对于屏设备，其默认值固定为 5。

　　表 27 设备能力类型

　　8 使用策略与注意事项

　　8.1 数据块策略

　　不同设备所需声明的数据块类型是需要匹配基础段中的“设备能力”声明。其约束策略如下：

　　a.产品信息字段为必须字段，所有产品设备都需要声明该字段。

　　b.如产品的基础段中的“设备能力”声明支持“屏接收能力”，则数据段中的“屏时序字段”和“屏接口基础信息字段”为必选字段。

　　8.2 协议解析策略

　　DCCD 协议解析策略如下几点：

　　a.读取定长(12 字节)的基础段信息，通过解析基础段中的“数据长度”信息，即可获取到剩余协议数据。

　　b.数据块的拆分可通过依次解析“数据块头(3 字节)”的“字段长度”信息，即可获取该数据块的长度，从而对该数据块的内容进行解析以及获取下一个数据块的位置偏移。如“字段长度”大于剩余的数据长度，则将该字段忽略，保留之前解析的内容，解析结束。

　　c.如解析的数据块的“字段标识”为未知标识(如低版本设备解析到高版本新增字段标识)，可将该数据块忽略，直接跳转到下一个数据块，不能影响后续的数据块解析。

　　d.如 DCCD 中个别数据块版本比设备解析支持的版本要高，数据块中有新增其他内容。此时导致数据块中的“字段长度”比预期的“字段长度”要长，此时设备仍按照设备支持版本的预期字段长度和排布解析，对于多出的数据长度内容直接忽略。

　　e.如设备支持多种能力声明，其所有数据块排放顺序要按照能力声明特性来依次排放，不能出现不同能力的数据块交替排放的现象。

　　附录 A (资料性)

　　以下为 Tcon-Less 接口支持自适应配置的 DCCD 数据范例。参考表 28。

　　表 28 DCCD 数据范例
