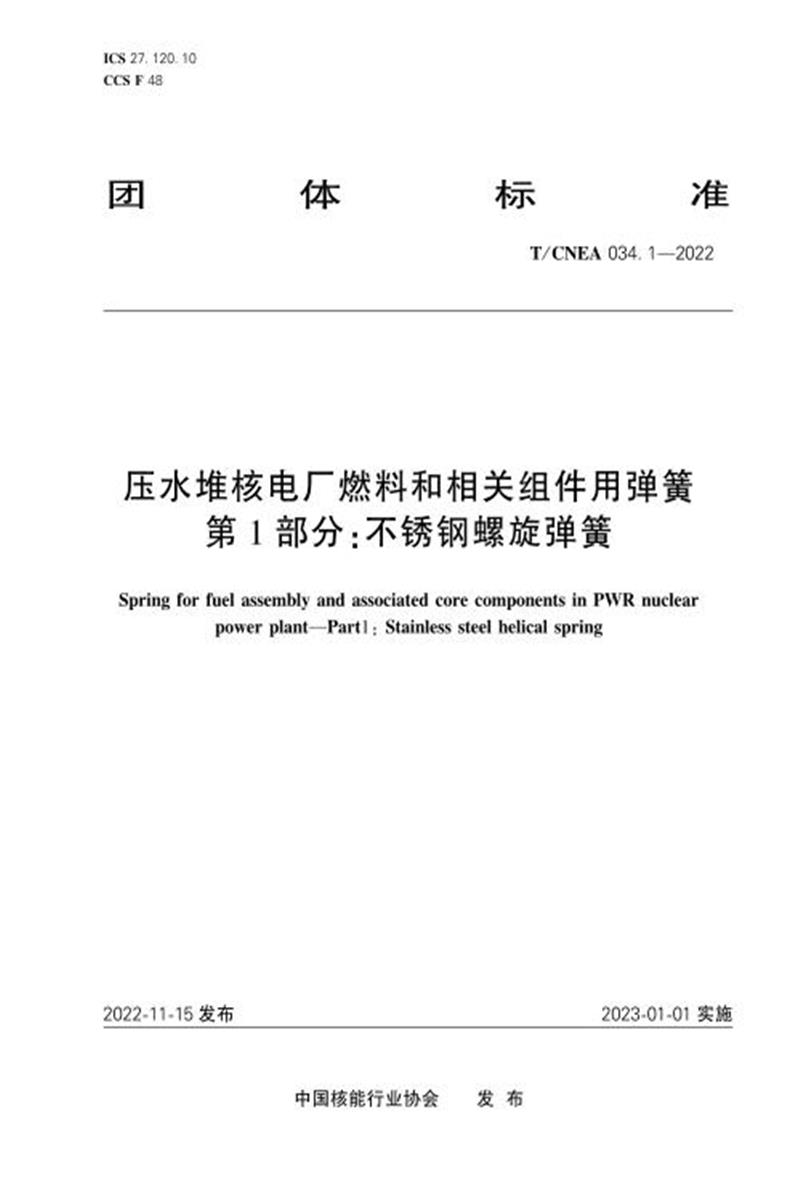

T/CNEA 034.1-2022 压水堆核电厂燃料和相关组件用弹簧 第1部分：不锈钢螺旋弹簧

　　ICS 27.120.10

　　CCS F 48

　　团 体 标 准

　　T/CNEA 034.1—2022

　　压水堆核电厂燃料和相关组件用弹簧 第1部分：不锈钢螺旋弹簧

　　Spring for fuel assembly and associated core components in PWR nuclear power plant—Part1:Stainless steel helical spring

　　2 0 2 2 - 1 1 - 1 5 发 布

　　中国核能行业协会 发 布

　　T/CNEA 034.1—2022

　　目 次

　　T/CNEA 034.1—2022

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规 定起草。

　　本文件是T/CNEA 034《压水堆核电厂燃料和相关组件用弹簧》的第1部分。 T/CNEA 034《压水 堆核电厂燃料和相关组件用弹簧》拟由以下2个部分构成。

　　——第1部分：不锈钢螺旋弹簧;

　　——第2部分：镍基合金螺旋弹簧。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由中国核能行业协会提出并归口，技术支持单位为上海核工程研究设计院有限公司、核工 业标准化研究所、苏州热工研究院有限公司。

　　本文件起草单位：上海核工程研究设计院有限公司、中核北方核燃料元件有限公司、中核建中核 燃料元件有限公司。

　　本文件主要起草人：丁阳、龚辛、韦享雨、朱丽兵、杨静、钟多军。

　　本文件为首次发布。

　　uc lear

　　T/CNEA 034.1—2022

　　压水堆核电厂燃料和相关组件用弹簧 第1部分：不锈钢螺旋弹簧

　　1 范围

　　本文件规定了压水堆核电厂燃料和相关组件用不锈钢螺旋弹簧的产品技术要求、生产要求和检测 要求等。

　　本文件适用于压水堆核电厂燃料和相关组件用不锈钢螺旋弹簧的采购、设计选材和生产控制。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适 用于本文件。

　　GB/T 223 钢铁及合金化学分析方法

　　GB/T 228.1 金属材料 拉伸试验 第1部分：室温实验方法

　　GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限 (AQL) 检索的逐批检验抽样计划 GB/T 24588 不锈弹簧钢丝

　　HAD 003/10 核燃料组件采购、设计和制造中的质量保证

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　批 lot

　　一批应由具有以下全部特征的弹簧组成：

　　——零部件标识(如图纸编号和物项编号);

　　——原材料同一炉次熔炼;

　　——经需方认可的同一种生产工艺;

　　——作为同一组产品采用经需方认可的检测计划进行最终检测。

　　4 技术要求

　　4.1 材料要求

　　除 Co质量分数最大值限定为0.20%外，弹簧应由满足GB/T 24588规定的12Cr18Ni9 牌号或需方 认可牌号的不锈弹簧钢丝材制成。可采用GB/T 223 标准方法进行化学成分分析。可采用GB/T 228.1 标准方法测定拉伸性能。

　　T/CNEA 034.1—2022

　　4.2 力学性能

　　弹簧力和/或弹簧刚度应满足采购合同要求。当采用弹簧力作为力学性能要求时，应明确弹簧力测 量所对应的变形量。

　　4.3 表面质量

　　目视检查弹簧表面应光滑且无肉眼可见的发纹、锈点、拉痕、划痕、污垢、防锈剂、润滑脂、油 或其他沾污物等缺陷。

　　4.4 尺寸

　　弹簧尺寸应符合产品图纸要求。弹簧两端面应磨平，磨平面应与弹簧中轴线垂直。

　　5 工艺要求

　　5.1 绕制工艺

　　弹簧应采用冷绕工艺进行制造。

　　5.2 磨平工艺

　　弹簧端面应磨平。

　　5.3 清洗

　　应在弹簧绕丝工序之后、热处理工序之前进行清洗，清洗后弹簧表面应无肉眼可见的铁锈、污垢、 油脂、润滑剂或其他含碳材料。

　　5.4 去除涂层

　　室温下在20%～35%的硝酸中浸洗或采用经需方认可的方法以去除涂层。去除涂层后，弹簧应在 热水中进行彻底地清洗并晾干，也可在静止或流动的空气中烘干。

　　5.5 热处理

　　应按需方要求进行热处理，热处理应在清洗后开展。

　　6 检测要求

　　除化学成分每批抽检1个试样，拉伸性能每批抽检2个试样外，弹簧力、弹簧刚度、表面质量和 尺寸至少应按照GB/T 2828.1中一般检验水平Ⅱ,AQL1.0% 进行样本抽取。

　　7 质量证明文件

　　不锈钢弹簧的质量证明文件应至少包括以下内容：

　　——产品合格证;

　　——产品说明(证明产品符合本技术条件要求);

　　——采购订单号;

　　T/CNEA 034.1—2022

　　——适用标准或技术条件编号(包括版本号);

　　——检测编号或批次号;

　　——检测数据;

　　—制造方名称。

　　8 包装、贮存、运输

　　不锈钢弹簧的包装、贮存、运输应满足HAD 003/10的规定。
