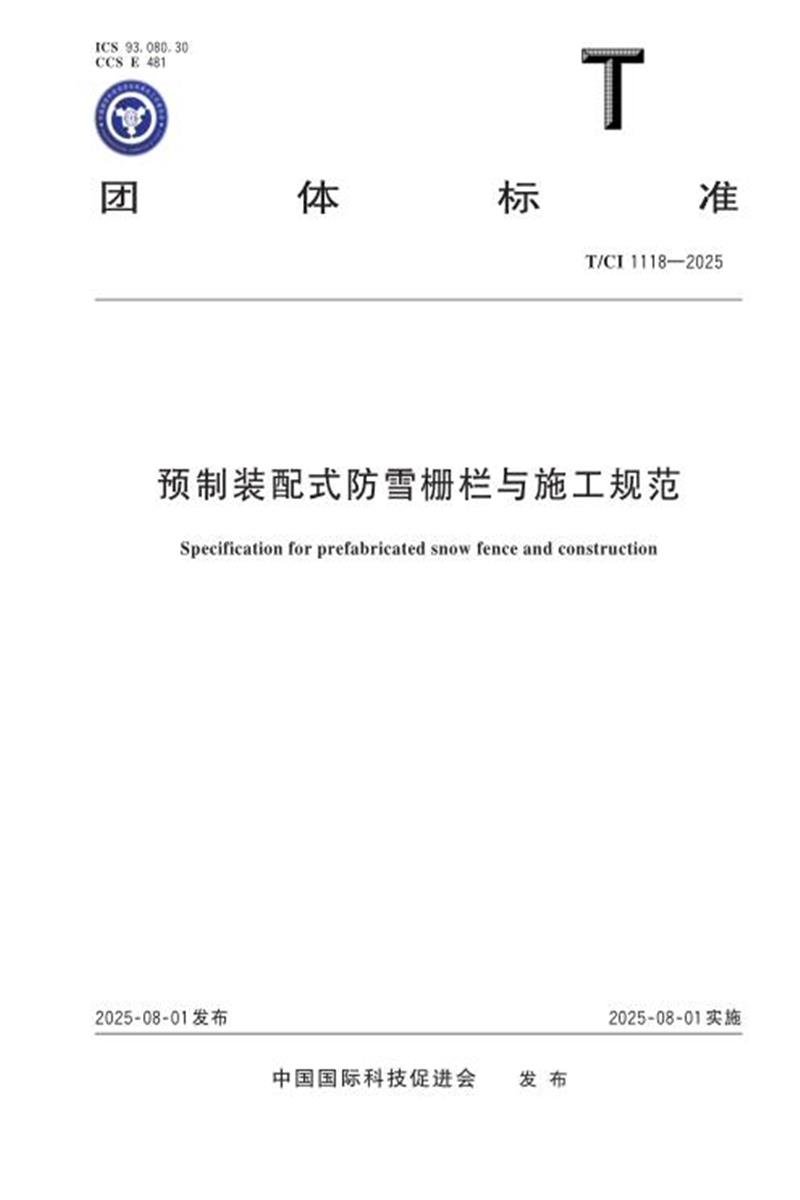

　　ICS 93. 080. 30 CCS E 481

　　团 体 标 准

　　T/CI 1118—2025

　　预制装配式防雪栅栏与施工规范

　　Specification for prefabricated snow fence and construction

　　2025‑08‑01发布 2025‑08‑01 实施

　　中国国际科技促进会 发 布

　　T/CI 1118—2025

　　T/CI 1118—2025

　　前 言

　　本文件按照 GB/T 1. 1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草 。

　　请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。

　　本文件由内蒙古大学提出 。

　　本文件由中国国际科技促进会归口 。

　　本文件起草单位：内蒙古大学 、内蒙古交通设计研究院有限责任公司 、新疆交通规划勘察设计研究院有限公司 、西北师范大学 、内蒙古公路工程咨询监理有限责任公司 、东北电力大学 。

　　本文件主要起草人：张宏 、张宝龙 、刘杰 、雷自强 、王宏斌 、郝冬雪 、刘振兴 、蔡延山 。

　　T/CI 1118—2025

　　预制装配式防雪栅栏与施工规范

　　1 范围

　　本文件规定了预制装配式防雪栅栏与施工的一般规定 、调查与勘察 ，防雪栅栏的规格设计 、施工及验收 。

　　本文件适用于雪害地区各等级公路的防雪栅栏的设计 、施工和维护 。

　　2 规范性引用文件

　　本文件没有规范性引用文件 。

　　3 术语和定义

　　下列术语和定义适用于本文件 。

　　3. 1

　　风雪流 wind‑snow flow

　　风吹雪

　　地 表 气 流 在 特 定 风 速 阈 值(≥5 m/s)驱 动 下 ，将 松 散 雪 粒 卷 扬 、输 移 并 形 成 持 续 运 动 的 气- 固 两 相流体 。

　　注： 其典型运动高度集中于距地表 0. 1 m~2 m 范围 ，具有非恒定输雪强度[单位为千克每米小时(kg/m·h)]与空间非均匀浓度分布特征，是导致交通线面积雪灾害的核心物理过程 。

　　3. 2

　　栅栏条 fence slat

　　构成栅栏的水平部分，通常由木材 、金属或其他材料制成 。

　　注： 用于支撑栅栏的结构和提供支持 。

　　3. 3

　　栅条间距 slat spacing

　　栅栏条之间的距离 。

　　注： 其大小通常根据有效防护距离 、安全要求 、美观考量或其他需求而定 。

　　3. 4

　　风雪压力 wind‑snow pressure

　　风雪流场中，气动风压(动态)与积雪静压(静态)在受作用物体表面形成的时-空耦合荷载 。

　　4 一般规定

　　4. 1 预制装配式防雪栅栏的设计与施工应考虑到气候条件 、地形地貌特点以及公路交通需求，确保其能够有效防治风吹雪对交通的影响 。

　　4. 2 预制装配式防雪栅栏应保证结构稳固 、材料耐久 。

　　4. 3 在预制装配式防雪栅栏的设计 、施工和维护过程中 ，应符合环境保护法律法规 ，采取措施减少对环境的污染，保护生态环境 。

　　T/CI 1118—2025

　　4. 4 施工过程中应严格遵守相关安全规范，采取必要的安全措施保障施工人员和运营环境的安全 。

　　4. 5 预制装配式防雪栅栏的埋置深度应综合考虑当地地基土质条件 、最大冻土深度和风雪压力 。特殊地质条件下 ，应根据实际情况适当加深埋置深度 ，并确保基础稳固 ，防止冻胀和风雪作用对栅栏造成破坏 。

　　5 调查与勘察

　　5. 1 调查路域范围内地层情况 、地貌特征以及土壤类型 。重点调查地形地貌对风吹雪形成和传播的影响 。

　　5. 2 收集路域范围内降雪量 、风速 、风向等气象数据 。利用所收集的气象数据提取路域范围内风吹雪的频率 、强度等数据 。

　　5. 3 考察和评估施工现场地形地貌 、交通条件等因素，结合气象数据确定预制装配式防雪栅栏的布设位置和施工方案 。

　　6 防雪栅栏规格设计

　　6. 1 防雪栅栏的尺寸、形状和结构强度

　　6. 1. 1 防雪栅栏宜采用直立式 ，高度不宜低于 2 m 。路堤段公路布设防雪栅栏时 ，宜设置栅栏截面顺角范围在 15°~ 60° , 栅条间距宜设置为 0. 25 m;路堑段公路布设防雪栅栏时 ，宜设置栅栏截面逆角范围在60 °~ 75° , 栅条间距宜设置为 0. 35 m，具体设计参数符合附录 A 中表 A . 1 和表 A . 2 的要求 。

　　6. 1. 2 根据风速 、风雪压力等参数 ，采用工程结构计算和数值模拟方法确定栅栏的结构构型和强度 ，栅栏宜采用耐候钢 、铝合金和耐候性塑料等材料 。

　　6. 2 防雪栅栏布设位置

　　6. 2. 1 应根据风场模拟和积雪堆积模拟，结合地形地貌特征，确定栅栏的布设位置 。

　　6. 2. 2 防雪栅栏宜布设在风口 、高地势或风吹雪频繁的区域 。路堤段公路布设防雪栅栏时，一般情况布设位置为迎风侧 60 m~80 m(最优位置为 60 m);路堑段公路布设防雪栅栏时，布设位置为迎风侧 40 m~ 60 m(最优位置为 40 m)。 防雪栅放置在公路迎风侧，其栅栏布设角度与公路路线始终保持平行 。

　　6. 3 栅栏具体参数设置

　　雪害地区防雪栅规格设计宜参照表 A . 1 和表 A . 2。

　　7 防雪栅栏施工

　　7. 1 采用适当方式开挖至基础埋置深度(见表 A . 3)，将预制钢筋混凝土基础埋设夯实，以确保防雪栅栏的稳定性，埋置深度宜满足栅栏支柱的埋置深度及冻胀线深度要求 。

　　7. 2 使用地脚螺栓将栅栏柱固定在基础上 ，确保栅栏稳定牢固 。混凝土基础应具有足够的强度和稳定性(抗压强度≥30 MPa)，以承受栅栏重量和风吹雪的压力 。

　　7. 3 采用适当的连接件和螺栓固定，将预制的防雪栅栏按照顺序安装在支柱上，确保栅栏板与支柱之间的连接牢固可靠 。

　　7. 4 在栅栏安装完成后，应对连接点和栅栏表面进行防腐蚀处理，确保栅栏的耐久性 。

　　连接点防腐处理：热浸镀锌 、环氧富锌底漆 、密封剂 。

　　T/CI 1118—2025

　　栅栏表面的防腐处理：喷砂处理 、热浸镀锌 、环氧富锌底漆 、聚氨酯面漆 。

　　8 防雪栅栏验收

　　8. 1 完成栅栏安装后，进行结构稳定性和耐候性检验，确保栅栏符合设计要求和规范要求 。检验内容包括栅栏的垂直度 、水平度以及表面涂层的质量等 。

　　8. 2 预制装配式防雪栅栏安装完成后，应定期进行检查和维护，发现问题及时处理 。检查内容包括栅栏结构的稳定性 、连接点的松动情况以及表面涂层的磨损程度等，确保栅栏长期有效使用 。

　　T/CI 1118—2025

　　附 录 A

　　(规范性)

　　雪害地区公路改向式防雪栅设计

　　雪害地区路堤段公路改向式防雪栅规格设计见表 A . 1。

　　表 A. 1 雪害地区路堤段公路改向式防雪栅规格设计

　　雪害地区路堑段公路改向式防雪栅规格设计见表 A . 2。

　　表 A. 2 雪害地区路堑段公路改向式防雪栅规格设计

　　不同环境下的基础埋置深度建议数值见表 A . 3。

　　表 A. 3 不同环境下的基础埋置深度建议数值

　　T/CI 1118—2025

　　表 A. 3 不同环境下的基础埋置深度建议数值(续)
