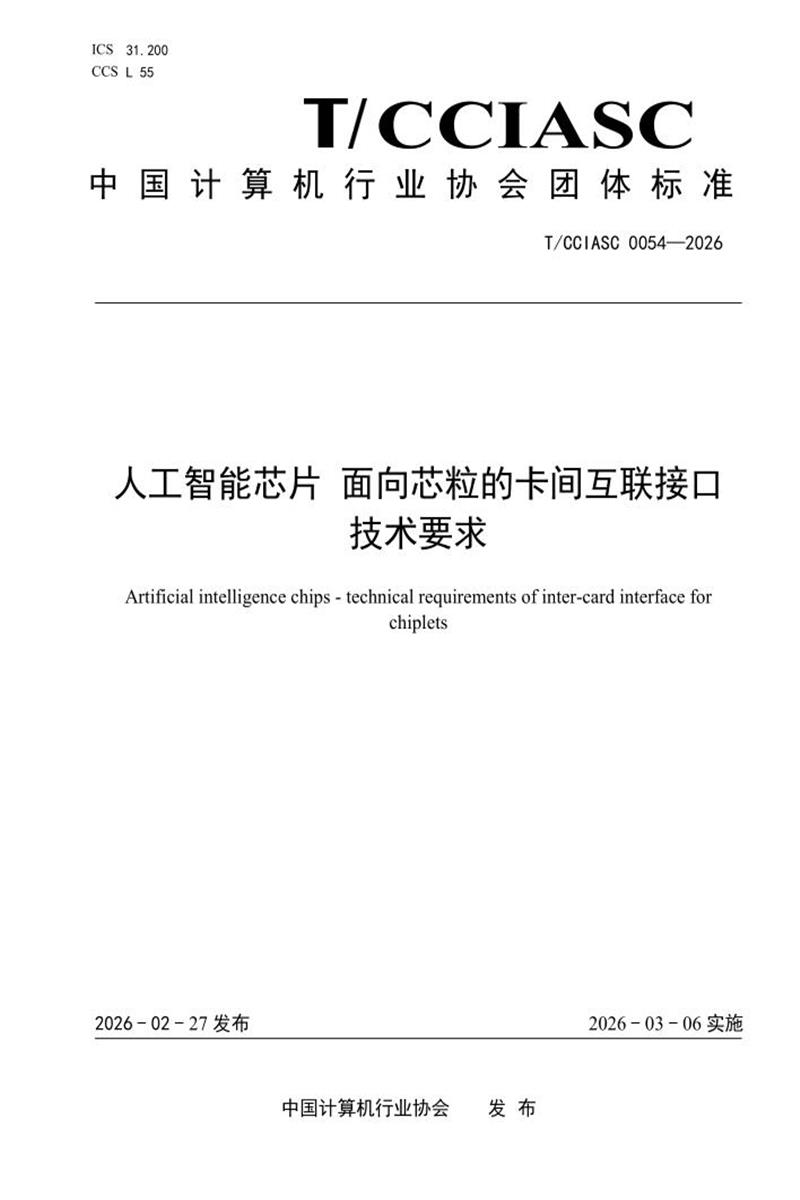

T/CCIASC 0054-2026 人工智能芯片 面向芯粒的卡间互联接口技术要求

　　ICS 31.200 CCS L 55

　　CCIASC

　　中 国 计 算 机 行 业 协 会 团 体 标 准

　　T/CCIASC 0054—2026

　　人工智能芯片 面向芯粒的卡间互联接口

　　技术要求

　　Artificial intelligence chips - technical requirements of inter-card interface for

　　chiplets

　　2026 - 02 - 27 发布 2026 - 03 - 06 实施

　　中国计算机行业协会 发 布

　　T/CCIASC 0054—2026

　　T/CCIASC 0054—2026

　　前 言

　　本文件按照GB/T 1.1-2020《标准化工作导则 第1部分 标准化文件的结构和起草规则》的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

　　本文件由中国计算机行业协会提出。

　　本文件由中国计算机行业协会归口。

　　本文件起草单位：新华三技术有限公司、中国电子技术标准化研究院、中国信息通信研究院、上海壁仞科技股份有限公司、沐曦集成电路(上海)股份有限公司、格通智联技术(上海)有限公司、格创通信(浙江)有限公司、上海天数智芯半导体股份有限公司、海光信息技术有限公司、太初(无锡)电子科技有限公司、北京曦望芯科智能科技有限公司、北京谦合益邦云信息技术有限公司、上海合见工业软件集团有限公司、芯耀辉科技股份有限公司、上海晟联科半导体有限公司、芯潮流(珠海)科技有限公司

　　本文件主要起草人：朱仕银、刘新民、万晓兰、贾琳琳、刘畅、尹航、李峰、聂一、张乾、邸绍岩、王骏成、雷恺、魏莉、曾敏、李军军、丁同浩、孙志峰、罗彬、赵畅、杨朋霖、郑卫华、付庆平、董剑、于彬、孔宁、司照凯、曹宜宁。

　　T/CCIASC 0054—2026

　　人工智能芯片 面向芯粒的卡间互联接口技术要求

　　1 范围

　　本文件规定了面向芯粒的卡间互联接口技术要求，包括接口各层(协议层、链路层、物理层)要求，通信性能要求以及其它要求。

　　本文件适用于加速器与通信芯粒互联研究、设计、开发、测试等。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 9178 集成电路术语

　　GB/T 14113 半导体集成电路封装术语

　　UCIe UCIe规范v2.0(Specification Revision 2.0 )

　　AXI 协议规范( AXI Protocol Specification)

　　AXI-Stream 协议规范( AXI-Stream Protocol Specification)

　　3 术语和定义

　　GB/T 9178、GB/T 14113和GB/T 46280.1界定的以及下列术语和定义适用于本文件。

　　3.1

　　互联 interconnection

　　在芯粒间的物理连接的基础上,使用通信协议协调调度两端实现信息交互的连接线路。

　　[来源：GB/T 46280.1-2025 3.6]

　　4 缩略语

　　下列缩略语适用于本文件。

　　T/CCIASC 0054—2026

　　5 概述

　　5.1 场景

　　本文件适用于加速器和通信芯粒合封场景，以GPU互联互通为示例，适用于各种加速器。如图1所示：

　　图 1 逻辑功能框架

　　GPU通过物理层、链路层和协议层与通信芯粒的对应层互联互通，通信芯粒所采用的网络协议不在本文件规定范围内。

　　T/CCIASC 0054—2026

　　图 2 通信芯粒互联交换网

　　加速器和交换网互联网络架构如图2所示。

　　5.2 接口

　　在一个典型的面向芯粒的卡间互联系统中，加速器是主要的算力芯片，通过合封通信芯粒实现卡间的高速互联;通信芯粒为算力芯片提供高速网络接入能力，实现卡间互联，通过互联交换网完成高效转发，从而实现加速器卡间的互通。

　　如图2所示：加速器和通信芯粒之间应支持如下接口：

　　a) 接口1：加速器NOC与协议层之间的接口，其主要作用是完成加速器NOC网络的南向数据传输和协议转换。这类接口通常采用标准总线实现，例如AXI或AXI-Stream等;

　　b) 接口2：加速器和通信芯粒间物理层互联接口，主要完成物理层互联互通，本文件要求该接口兼容UCIe2.0规范。

　　图 3 接口类型

　　5.3 拓扑

　　组网拓扑符合以下要求：

　　a) 通信芯粒应支持与交换网互联;

　　T/CCIASC 0054—2026

　　b) 应支持一级交换网络，如图4所示拓扑;

　　c) 宜支持二级交换网络，如图5所示拓扑。

　　图 4 一级交换网互联拓扑

　　图 5 二级交换网互联拓扑

　　6 总体要求

　　6.1 架构

　　本文件所规定的技术要求应遵循图6的架构设计，加速器与通信芯粒合封，通信芯粒提供接入交换网的能力，通过通信芯粒和交换网组建的网络，完成加速器卡间互联互通。主要包含如下技术功能定义：

　　a) 协议层功能

　　定义互联互通的协议层接口，应遵循开放总线标准AXI协议规范和AXI-Stream协议规范;

　　b) 链路层功能

　　定义链路层特性，FDI工作频率，CRC校验和重传，链路协商和状态管理，帧格式处理等,应兼容UCIe规范2.0;

　　c) 物理层功能

　　定义物理层封装技术，先进封装，标准封装的特性要求，应兼容UCIe规范v2.0;

　　T/CCIASC 0054—2026

　　图 6 总体架构

　　6.2 通信语义

　　通信语义应支持：

　　a)同步内存语义：提供基于统一地址编址的内存空间,支持加速器指令级访问统一编址内存空间，如：Load/Store等指令;

　　b)异步内存语义：支持加速器卡间的直接内存拷贝功能，将大批量数据从一个加速器拷贝到另一个加速器的显存,宜采用AXI-Stream协议规范完成异步内存拷贝。

　　7 接口各层要求

　　7.1 协议层要求

　　协议层应遵循AXI协议规范和AXI-Stream协议规范，即图3接口1的要求：

　　a) AXI模式,应遵循高级微控制器总线架构 AXI 协议规范节定义内容，通过AXI实现GPU和通信芯粒之间协议层的互通，协议完成总线事务和通信芯粒可识别数据格式转换，保证GPU从NOC到总线事务，通过定义的协议打包发送到通信芯粒，通信芯粒解析路由信息，选择网络技术，完成网络转发到目的GPU。

　　b) AXI-Stream模式，应遵循高级微控制器总线架构 AXI-Stream 协议规范所定义内容，GPU卡基于当前现有的软件和互联协议，可以直接承载在AXI-Stream模式上，AXI-Stream数据直接转到通信芯粒路由转发。

　　7.1.1 AXI 总线格式

　　AXI总线互通，如图7所示GPU侧五个独立事务通道，通道的事务信息封装转换成网络报文，与通信芯粒互通处理。

　　T/CCIASC 0054—2026

　　图 7 AXI 总线结构

　　7.1.1.1 AXI 总线接口

　　协议层提供AXI总线接口模式，遵循标准AXI协议，定义了五个独立的事务通道，分别是写地址通道(AW)、写数据通道(W)、写响应通道(B)、读地址通道(AR)、读数据通道(R)，每个事务通道主动发出事务时作为主接口，接收事务是作为从接口。

　　GPU的AXI总线直接对接协议层提供的AXI接口，完成GPU侧事务转换到网络报文，透传到通信芯粒完成该笔事务跨GPU的转发。协议层提供的逻辑模块本文件中简称UMAC。

　　图 8 UMAC 功能图示

　　T/CCIASC 0054—2026

　　图8展示每两组AXI端口对接一路FDI端口的框图示意，实现四个AXI端口数据传输到通信芯粒需要两组图示逻辑。

　　7.1.1.2 事务交互

　　交互内容应遵循如下要求：

　　发送方向：输入事务->打包成为内部使用格式->填入Flit->由FDI发送。

　　接收方向：FDI输入数据->跨时钟域->从Flit中解出内部使用格式->恢复成原始事务输出。

　　7.1.1.3 通用报文封装格式

　　通信芯粒在初始化时，应配置本GPU ID信息，用于通信芯粒网络通信标识，如：发送时本GPU ID作为源GPU ID信息，接收端通信芯粒使用网络传输的源GPU ID，用来提供给本地GPU识别和记录源GPU ID信息。

　　在GPU到通信芯粒方向上，发送侧UMAC模块将目的信息目的GPU ID和目的PORT ID，打包到IPGH报文头，该笔事务包含的其他控制信息打包到相应类型的AXI报文头上，如果有数据要传输，则以Payload形式附加在AXI报文头之后传递。打包好的报文如下图9所示。通信芯粒通过IGPH的目的GPU ID和目的PORT ID，配合使用本地配置的源GPU ID组装网络转发报文头信息到目的通信芯粒。

　　在通信芯粒到GPU方向上，网络报文头会携带目的GPU ID和源GPU ID信息，在经过通信芯粒向GPU传递时，使用OGPH 报文头，包含源信息源GPU ID和源PORT ID，接收侧UMAC模块将报文解出恢复成原来的事务信息。总体格式入图9所示：

　　图 9 AXI报文封装格式

　　各通道的AXI报文头封包格式见下面7.1.1.4至7.1.1.7的章节所述。

　　7.1.1.4 AXI AW+W 通道

　　通信芯粒侧发起AW请求主接口侧信号定义见表1,接收AW请求从接口侧信号定义见表2，用于和GPU侧AW通道互通使用。

　　表 1 AW 主接口

　　T/CCIASC 0054—2026

　　表 2 AW 从接口

　　通信芯粒侧W接口信号,主接口侧信号定义见表3，从接口侧信号定义表4, 用于和GPU侧W通道互通使用。

　　表 3 W 主接口

　　T/CCIASC 0054—2026

　　表 4 W 从接口

　　对于有效数据足够长的情况，无需padding，将第一拍低位和最后一拍高位的无效Byte挤除后，WDATA首尾相接作为Payload。打包好的报文如图10所示：

　　图 10 AW+W(无空洞)报文示意

　　对于有效数据不够长的情况，会将AXI报文头上的PADDING置1，将包补足到60Byte，打包好的报文如图11。由于Unaligned transfer的存在，有效的WDATA可能来自一拍也能来自两拍。

　　图 11 AW+W(打包)报文示意

　　Aligned transfer指AWADDR[5:0]为全0，起始数据对齐总线边界，且全部需要传输的有效数据连续，无需打包WSTRB的传输，如图12。

　　图 12 对齐传输示意

　　Unaligned transfer指AWADDR[5:0]不为全0，起始数据不对齐总线边界，但全部需要传输的有效数据连续，无需打包WSTRB的传输。对端通过AWADDR将数据恢复到WDATA上的原有位置，如图13。

　　T/CCIASC 0054—2026

　　图 13 非对齐传输示意

　　若需要传输的有效数据地址不连续，存在空洞，则需要透传WDATA+WSTRB供对端使用，如图14和图15所示。

　　图 14 AW+W(带空洞)报文示意

　　图 15 空洞传输示意

　　7.1.1.5 AX I B 通道

　　通信芯粒侧B通道应答主接口侧信号定义见表5,B通道从接口侧信号定义见表6，用于和GPU侧B通道接口互通使用。

　　表 5 B 主接口

　　T/CCIASC 0054—2026

　　表 6 B 从接口

　　B通道没有payload，封装好的报文全长60Bytes。

　　7.1.1.6 AX I AR 通道

　　通信芯粒侧发起AR请求主接口侧信号定义见表7,接收AR请求从接口侧信号定义见表8，用于和GPU侧AR通道互通使用。

　　表 7 AR 主接口

　　表 8 AR 从接口

　　T/CCIASC 0054—2026

　　AR通道没有payload，封装好的报文全长60Bytes。

　　7.1.1.7 AX I R 通道

　　通信芯粒侧发起R通道应答主接口侧信号定义见表9, 通道应答从接口侧信号定义见表10，用于和GPU侧R通道互通使用。

　　表 9 R 主接口

　　表 10 R 从接口

　　T/CCIASC 0054—2026

　　R通道封装好的报文如图16所示：

　　图 16 R 报文示意

　　7.1.1.8 流控接口

　　表11定义了加速器和通信芯粒之间传递PFC流控信号的接口，用于通信芯粒传递PFC信号使用。

　　表 11 流控反压接口

　　7.1.2 AXI-Stream 格式

　　AXI-Stream模式互通，如图17所示，GPU按照AXI-Stream格式定义完成转换，保留GPU当前私有互联协议。

　　T/CCIASC 0054—2026

　　图 17 AXI-Stream 模式

　　7.1.2.1 AXI-Stream 模式

　　GPU侧仍然使用当前私有互联协议报文格式，协议层提供AXI-Stream模式。源GPU采用AXI-Stream定义格式，提供标准网络转发信息即可，协议层会把打包后的报文透传给通信芯粒进行网络转发。当对端AXI-Stream接口收到报文后，按照定义的格式透传给目的GPU，目的GPU使用私有互联协议完成最终接收处理。采用AXI-Stream格式，能够支持GPU直接使用私有互联协议。

　　UMAC功能图示如图18(仅展示前两组Stream port对应的部分，后两组Stream port对应部分完全相同)：

　　图 18 UMAC 功能图示

　　UMAC功能：

　　a) UMAC一端连接AXI Stream接口，AXI Stream接口均为双向通信;另一端连接链路层FDI接口， FDI发送/接收的基于物理层;

　　b) 发送方向，从AXI Stream接口获取数据，将其切分打包成为Flit格式传输到FDI接口上;

　　c) 接收方向，从FDI接口中获取数据，将其解包恢复成原数据从AXI Stream端口发出;

　　d) 发送方向设置缓存，用于吸收突发输入和响应对端反压，当上行缓存近满时，反压前级;

　　e) 接收方向设置缓存，用于吸收突发和响应后级反压。当缓存积累时，向对端发起反压;

　　T/CCIASC 0054—2026

　　f) 发送方向缓存出口处可配置流量整形，用于减小对端缓存的压力;

　　g) 提供对端寄存器访问通路，软件可以通过操作本端寄存器间接读写对端寄存器;

　　h) FDI前的发送到接收环回功能;

　　i) 跨die透传分通道反压信号。

　　7.1.2.2 AXI-Stream 数据交互

　　交互内容应遵循下面要求：

　　发送方向：输入数据->切分成为内部使用格式->填入Flit->由FDI发送。

　　接收方向：FDI输入数据->跨时钟域->从Flit中解出内部使用格式->拼接回原有包格式输出。

　　AXI Stream模式应提供报文路由信息，包括目的GPU ID、 目的PORT ID、报文类型(请求/响应)，用于路由转发与负载均衡。

　　7.1.2.3 AXI-Stream 接口

　　每组AXI Stream接口每拍只能传输一个包的数据，要求EOP之外的所有拍数据均为满64B，EOP当拍通过SIZE字段给出数据的有效Byte数，表12提供AXI-Stream接口信号详细定义。

　　表 12 AXI Stream 接口

　　T/CCIASC 0054—2026

　　7.1.2.4 分通道流控接口

　　加速器和通信芯粒之间应支持分通道流控，对应请求通道和响应通道分别流控，每个通道支持4个ready信号用于支持最大4路AXI-Stream接口的流控传递，具体接口信号定义见表13：

　　表 13 分通道流控接口

　　7.1.3 事务层公共接口7.1.3.1 时钟/复位接口

　　表14定义了时钟/复位接口信号：

　　表 14 时钟复位接口

　　T/CCIASC 0054—2026

　　所有的AXI、AXI Stream接口均工作在clk时钟域。

　　7.1.3.2 FDI 接口

　　FDI 0/1接口分别工作在fdi_lclk_0/1时钟域，1GHz或1.5GHz。表15定义了FDI接口信号：

　　表 15 FDI 接口

　　7.1.3.3 配置接口(APB)

　　该APB接口工作在clk时钟域。读写对端寄存器需要操作本端的寄存器序列间接完成。其中pready信号会在读写操作时均会拉低，待其恢复为高时方可进行下一次操作。表16定义了配置接口信号：

　　表 16 配置接口

　　T/CCIASC 0054—2026

　　7.1.3.4 中断接口

　　本模块发生异常时会根据类型，拉起致命中断或者非致命中断线并保持高电平。表17定义了中断接口信号：

　　表 17 中断接口

　　7.1.4 数据传输

　　应采用跨die可识别的网络帧格式，用于网络的数据路由转发。

　　7.1.4.1 通信芯粒协议层报文头

　　通信芯粒在初始化时，需要GPU主芯片配置通信芯粒本端GPU ID信息，用于通信芯粒网络处理使用，比如发送时本端GPU ID用于生成源GPU ID信息使用， 目的端通信芯粒接收到网络传输的源GPU ID，用来生成OGPH头中源GPU ID域段信息。

　　发往通信芯粒的每个包均携带IGPH报文头，从通信芯粒发来的每个包均携带OGPH报文头。每个包长度不得小于60B。

　　通信协议层报文头IGPH/OGPH需要按照网络序(大端序)字节序格式，保证在通信芯粒和交换网的数据传输一致性。

　　表18所示IGPH报文头需要携带信息：单播/组播指示，流分类(区分请求/响应)， 目的GPU ID和目的PORT ID信息提供通信芯粒进行网络路由转发使用。

　　表19所示OGPH头需要携带信息：单播/组播指示，流分类(区分请求/响应)，源GPU ID和源PORT ID信息。

　　表 18 IGPH 格式

　　T/CCIASC 0054—2026

　　表 19 OGPH 格式

　　7.1.4.2 Flit 定义

　　Flit格式宜采用Format 6 : Latency-Optimized 256B with Optional Bytes Flit Format for Streaming Protocol。在payload空间中，放置端口0和1各一半数据、以及对应的报文头。报文头中承载了数据属性、跨die透传的控制信号等信息。

　　图19所示中，在250B的payload空间中，放置端口0和1各2个60B数据、1个2B Inf头和1个3B Inf头。

　　图 19 Flit 格式示意

　　7.1.4.3 控制帧

　　控制帧总长度60B(480 bit)，用于跨die传输配置等控制信息，全部内容均由ECC保护。

　　T/CCIASC 0054—2026

　　7.1.4.4 NOP F lit 产生

　　在没有数据流的情况下，需要每隔一个可配置的时间检查跨die透传信号的变化，如果发生变化则产生全部为IDLE粒度的Flit，从而将信号传递过去。

　　7.1.5 跨 die 初始化

　　双侧使用的物理层和链路层， 以及外围设计可上电后自行建链进入工作状态，无需GPU侧控制模块主动干预。需要有低速的配置接口，实现GPU对通信芯粒的完整访问，当无法自行建链或者建链失败时,通过低速的配置接口，GPU侧的控制模块可干预建链备份配置通路。

　　在以自动化或者主动配置方式建链完成并进入工作状态后，可以通过下述方式对通信芯粒进行跨die配置，从而完成整个通信芯粒的初始化。

　　7.1.5.1 跨 die 控制交互

　　GPU侧控制模块需要提供一组寄存器，用于批量跨die访问对端寄存器。

　　GPU侧控制处理首先配置好地址信息，写操作还需配置好写数据，随后写指令寄存器指定寄存器数量和操作类型，触发控制访问模块将操作信息传递到对端， 由对端按顺序依次执行。全部执行完毕后，对端将反馈信息传回本端。GPU侧控制处理在这个过程中需要连续查询状态寄存器，直到指示完成。

　　对于读操作，操作执行成功时，可以从数据区中读回数据。

　　7.1.5.2 端口级反压传递

　　控制信息宜提供TRDY字段用于端口级反压。在收到TRDY信号为低时，本端UMAC应该立即停止填写新的Flit;在收到TRDY信号重新为高时，继续填写新的Flit并发送。

　　本端UMAC可以自行在接收侧缓存中数据积累时产生反压并将本端发送的TRDY信号拉低，在解除反压时将本端发送TRDY信号恢复为高。该信号也可由GPU侧提供，此时GPU侧应保证不拉低任何端口上的xREADY信号。

　　7.1.5.3 中断传递

　　控制信息宜提供INTR字段用于跨die的电平型中断传递，如不使用该功能，需要保持该bit为0。如果使用该功能，两个die之间需要有额外的备份通道传输对端UMAC与链路层生的致命中断及伴随信息。例如，使用一对GPIO在两个芯粒之间传递上述致命中断，使用I2C等低速总线提供基本的寄存器读写功能以获取中断信息。

　　7.1.5.4 分通道反压传递

　　报文头信息中宜提供{BPFC, FPFC}作以下用途：

　　a) 以太网接口PFC信息传递

　　b) AXI模式下的分通道反压，其中分别提供{响应反压(作用到B、R通道) ，请求反压(作用到AW&W、AR通道)}，其余Bit保留作未来规划用途，tie 0。

　　T/CCIASC 0054—2026

　　c) AXI Stream模式下的分通道反压，其中分别提供{响应反压，请求反压}，由GPU侧响应，其余Bit保留作未来规划用途，tie 0。

　　d) 其他需要分通道反压的用途。

　　7.1.6 通信芯粒事务层接口

　　通信芯粒事务层接口应该具有以下功能：

　　a) 将接收的Flit数据以与主芯片相同的方式解析为原有的数据分片并恢复成为整包。

　　b) 将交换侧输入的数据与主芯片侧相同的方式填写到Flit上，然后发送。

　　c) 响应端口级反压。

　　d) 将通信芯粒侧的分通道反压填写到Flit上。

　　e) 接受寄存器访问请求帧，发起寄存器访问，并返回结果给主芯片。

　　f) 在可用的情况下，通过Flit中的INTR字段传递中断。

　　g) 在可用的情况下，通过Flit中的反压字段传递分通道反压信号。

　　7.2 链路层要求

　　通过一种通用的Flit格式，完成不同供应商物理层上承载的Flit格式，不同厂家物理层通过链路层完成互联。

　　实现链路层功能，包括链路协商、管理等交互。

　　两侧相同FDI工作频率，边带访问。两侧均应支持本文件的要求，用于互通。

　　要求两侧FDI工作在512bit@1GHz或512bit@1.5GHz，具体频率可根据PHY的data rate，参考IP供应商的实际实现做调整。

　　7.2.1 Flit 格式

　　应采用Latency-Optimized 256B with Optional Bytes Flit Format for Streaming Protocol格式， 以得到最佳传输延迟，具体格式如表20和表21所示。

　　此模式下，两组CRC需要被计算。2字节宽度的CRC校验码和前述一样都需要从128字节的数据中生成。 CRC0在Flit的前126字节中生成(包括Flit头、Chunk 0、Chunk 1以及可选字段，其中预留字段在CRC计算中会填充0)，计算出的CRC校验码，将放在的C0B0，C0B1位置(见下图20)。CRC1在Flit的Chunk 2与Chunk 3中生成(可选字段也会加入到CRC计算中)，计算出的CRC校验码，将放在C1B0，C1B1位置。若不需要重传，则链路层需要计算并且填充CRC字段。强烈建议接收方把CRC错误视为无法更正错误。

　　图 20 Flit 格式

　　表 20 Flit 格式关闭重传

　　T/CCIASC 0054—2026

　　表 21 Flit 格式带重传

　　T/CCIASC 0054—2026

　　7.2.2 CRC 计算

　　协议采用CRC计算与重传来确保可靠数据传输，CRC校验的结果放在Flit头信息中。CRC的生成多项式为 (ar+1)*(ap15+ac+1)=ap16+ap15+p2+1，此公式为随机位错误提供了 3 bit 检测的保证：

　　2 bit 检测保护是因为原始多项式 (ar15+a+1)，另外的 1 bit 检测保护是因为多项式中的 (a+1)，通过奇校验来提供1个额外的错误码检测保证。

　　CRC总是在128字节的数据中计算产生。对于更小的数据段，需要在高位上填充0以达到128字节。

　　CRC的LFSR计算的初始值为0000h。CRC计算从字节0的第0个bit开始计算，并且每个字节从bit0开始计算到bit7，如图21所示。在图中，C[15]是字节1的bit7，C[14]是字节1的bit6，如此类推。C[7]是字节0的bit7，C[6]是字节0的bit6，如此类推。

　　图 21 CRC 计算

　　CRC校验码生成的verilog代码宜兼容UCIe2.0协议规范的格式，并且必须在编写代码时使用。此代码是应用于发送端。它使用1024位数据作为输入，输出16位数据作为验证码。在接收端，使用接收到的Flit字节计算CRC校验码，并且在高位上填充适当数量的0以满足128字节。如果收到的CRC与计算得到的CRC不匹配，则此Flit将会被声明为无效且发起重传。

　　7.2.3 重传机制

　　7.2.3.1 能力协商

　　当链路的速率小于8GT/s时，重传机制可选，对于速率大于8GT/s的链路，链路层必须要支持重传功能，除非处于Raw模式下。如果链路层不支持重传，在链路训练的过程中物理层不能对外传播支持8GT/s以上的速率，除非当前协商模式为Raw Mode。

　　当链路在启动时，在链路重传协商成功后，重传是无法被关闭的，降低链路速率也无法关闭。重传只能在下一次链路启动时进行重协商。

　　7.2.3.2 Ack/Nak 机制

　　T/CCIASC 0054—2026

　　Ack/Nak机制与PCIe 6.0 Flit Mode 的重传机制类似，采用8bit的Flit序列号,位于Flit头中。另外注意开启重传和不开启重传时，Flit头相关位域的定义是不同的，参考7.2.1章节报文头格式。

　　可采用Ack/Nak机制：

　　Ack/Nak机制 内部发送端 由NTS计数器(Next Transmit Seq Number ) ，CRC生成器 ，重传缓存,Retry_timer计数,Retry_num计数,Ackd_seq寄存器,Flit CRC校验等元素构成，其中NTS计数器用于产生下一个待发送Flit的序列号。

　　CRC生成器用于生成一个CRC值，作用于整个Flit和对应的序列号，重传缓存用来备份发送方的每一个Flit(包括序列号和CRC)，直到其收到来自接收方的Ack，确认该Flit已经成功的被接受，才会删除这个备份。如果接收方发现Flit存在错误，则会向发送方发送Nak，然后发送方会从重传缓存中取出数据，重新发送该Flit。

　　Retry_timer计数是一个看门狗计时器，当该计时器溢出，则表明发送端已经发送了一个或多个Flit,但是并未收到来自接收端的应答信号，此时，发送端会将重传缓存中的Flit重新发送，并将看门狗计时器重启。只要发送任何的Flit，该计时器便会启动，当收到应答信号前都会持续地进行，当收到应答信号时，定时器会被立马清零。如果此时重传缓存依然有Flit,定时器会被立即重新启动，如果没有Flit,便不会重新启动。

　　Retry_num计数是一个计数器用来记录Flit发送失败的次数，当达到阈值时，强制PHY进行Link 重新训练。当接收到接收端的NAK和Retry_timer溢出时，该计数器会被加一，当接收到ACK时，计数器清零。

　　Ackd_seq寄存器用来存储最近接收到的ACK或者NAK的序列号。当复位或数据链路层关闭时，该寄存器会被初始化为1。

　　Flit CRC校验是接收端在接收到来自发送端的Flit后，检查Flit CRC,如果有错误，则会将其丢弃，判断为无效的Flit.

　　接 收 端 由 CRC 错 误 校 验 ， NRS 计 数 器 ( Next Receive Seq Num ) ,NAK_Scheduled 指 示 ， ACK/NAK_Latency_Timer和ACK/NAK生成器构成。

　　CRC错误校验用来检查接收到的Flit是否存在错误，如果错误，丢弃Flit，并产生一个NAK发送给发送端，让其重新发送该Flit。

　　NRS计数器的值为已经接收到的Flit的序列号加一。用于检查当前的Flit是不是该收到的Flit。另外，如果NRS计数器和当前的Flit序列号相等，则认为这是一个有效的Flit，但接收端并不会立即发送ACK，需要等到ACK/NAK Latency_timer溢出才发送ACK flit以增加效率。如果当前接收到的Flit序列号小于NRS计数器的值，则认为该Flit已经发送过。这并不是一个错误，直接将此Flit遗弃，但会返回一个上次成功接收到的Flit序列号的Ack给发送端。如果当前接收到的Flit序列号大于NRS计数器的值，表明丢包，会返回NAK，丢弃该Flit。

　　NAK_Scheduled指示是接收端接收到NAK时的标志位。成功接收到时会被清零。当处于置位状态时，接收端不应产生其他的NAK。

　　T/CCIASC 0054—2026

　　ACK/NAK_Latency_Timer会在接收端成功接收到有效的Flit且并未向发送端返回ACK之前运行。当定时器溢出时，接收端会立即发送ACK给发送端，无论返回ACK或NAK，定时器都会被复位，但只有接收到有效的Flit时，定时器才会被重新启动。

　　ACK/NAK生成器产生ACK/NAK Flit。

　　7.2.4 链路状态管理

　　链路状态进行管理应采用层次化的方式，以实现不同层之间功能划分的明确定义，如图22所示为不同配置的状态机层次结构示例。FDI接口和RDI接口信号以及与对端的边带消息交互遵循统一互联接口协议。

　　a) 对于PCIe或Streaming协议，链路层LSM暴露在FDI pl_state_sts上。链路层LSM使用{LinkMgmt.链路层*}边带消息与对端协调链路状态，这些消息由链路层发起和接收。

　　b) RDI SM是提供给上层的抽象的物理层接口状态，RDI SM状态转换使用{LinkMgmt.RDI*}边带消息与远端协调。这些消息由PHY发起和接收。

　　图 22 不同配置的状态机层次结构

　　对于FDI接口侧和RDI接口侧的链路状态管理接口定义如表22和表23：

　　表 22 链路状态管理接口(FDI接口侧)

　　T/CCIASC 0054—2026

　　表 23 链路状态管理接口(RDI接口侧)

　　T/CCIASC 0054—2026

　　在主带建链前，须对链路进行初始化。宜将链路初始化分为4个阶段，如图23所示，链路初始化最后一个阶段(Stage3)便是链路层初始化。

　　Stage 0 复位，每个Die独立发生的;不同的芯片可能需要不同的时间来完成阶段0。

　　Stage 1 涉及边带初始化。

　　Stage 2 涉及主带训练和修复。

　　Stage 3 涉及适配器之间的参数交换以协商协议和 Flit 格式。

　　图 23 链路初始化流程

　　在PHY的初始化和训练过程中，边带和主带宜分开进行初始化和训练，如图24所示，以下PHY初始化描述：

　　边带初始化(SBINIT)，使边带进入正常工作状态，便于后续初始化及训练过程中在链路上传递边带信息;主带初始化(MBINIT)，两侧模块进行参数交换及协商、链路修复等工作，使主带能够工作在最低速(4GT/s)。

　　对主带进行训练(MBTRAIN)、电气参数调整、切速等工作，使主带工作在最高传输速率。

　　主带训练完毕后进行RDI Bring Up，最后PHY LSM进入激活状态，完成链路初始化及训练。

　　T/CCIASC 0054—2026

　　图 24 RDI接口状态机

　　当RDI状态机进入活动状态时，链路初始化的阶段2完成。图25为RDI从复位状态转换为激活状态的初始化流程。(当RDI处于激活状态时，PHY将会从Link control寄存器中清除其“Start Link training ” bit位)

　　图 25 RDI Bring Up 流程

　　完成RDI启动进入阶段3后，链路层必须遵循一系列步骤以确定本地能力、完成参数交换并将FDI状态机置于激活状态，如图26所示。

　　T/CCIASC 0054—2026

　　a) 查询本地能力：链路层必须确定物理层训练的结果以及给定的链路速度和配置是否需要重传。如果链路层支持重传，它必须在参数交换期间将此功能告知给对端。

　　b) 与对端进行参数交换。

　　c) FDI启动：两侧经过一系列握手协商后使FDI状态机进入激活状态。

　　图 26 FDI Bring Up 流程

　　链路启动的阶段3，此部分突出展示了FDI上的变化情况，FDI进入Active，标志着阶段3以及链路初始化完成，主带可以传输协议层发来的Flit。此阶段需要在FDI上执行如下的链路状态从复位状态转移到激活状态过程相关的流程。

　　a) 当链路层在RDI上完成转换到激活状态并且与对端成功实现参数协商后，其需要与协议层执行pl_clk_req 握手并且在 FDI 上反映 pl_inband_pres=1。

　　b) 此 为 触 发 协 议 层 请 求 转 换 到 激 活 状 态 。 允 许 协 议 层 在 请 求 转 换 到 激 活 状 态 前 等 待pl_protocol_vld=1。其需要执行 lp_wake_req 握手过程，需要注意的是，lp_wake_req 握手流程不在图中展示。

　　c) 当采样到 lp_state_req=Active 后 ，链路层 需要在边带上 向对端发送 {LinkMgmt.链路层

　　0.Req.Active}。

　　d) 链路层需要在保证协议层接收器准备好时，以边带信号{LinkMgmt.链路层.Rsp.Active}在边带上响应边带信号{LinkMgmt.链路层.Req.Active}。边带信号{{LinkMgmt.链路层 0.Rsp.Active}需要在链路层采样到 pl_rx_active_req=lp_rx_active_sts=1 时。如前面所述，pl_clk_req握手也适用于 pl_rx_active_req;允许链路层在 Bring Up 流程中保持 pl_clk_req 拉高(当其被 pl_inband_pres 拉高之后)。

　　e) 如果没有使用ARB/MUX，当链路层收到并发送了边带信号{LinkMgmt.链路层 0.Rsp.Active}之后，其需要把 pl_state_sts 转换为协议层的激活，并且可以开始传输 Flit。

　　T/CCIASC 0054—2026

　　f) 如果使用了 ARB/MUX ，边带消息{LinkMgmt.链路层 0.Rsp.Active}的发送与接收将会使得ARB/MUX 在主带上执行 ALMP 交换，并且最终把 vLSM 状态转移到激活。

　　g) 上述步骤 3 到步骤 6 构成了 FDI 上的"Active Entry Handshake" (进入 Active 状态握手过程)，并且需要为每一次进入激活状态都执行一次。

　　链路状态管理还包括链路的Power以及状态等的管理(Power Management, PM)。协议层采用 PCIe、 CXL协议时必须支持L1、L2低功耗状态。在满足初始空闲时间需求后，协议层在FDI上请求进入PM状态。初始空闲时间宜依据具体协议及实现而定。链路层通过与协议层及物理层进行握手，使链路进入低功耗状态。L1状态下，对模拟电路进行关闭处理，L2状态下，增加关闭PLL。FDI、RDI都支持 L1、L2 电源状态，但在L1、L2状态下，RDI内部可以将这两个状态映射为常规非低功耗状态。此外，链路层还需监控链路是否正常，链路层会根据触发事件，协调链路状态， 比如进入Linkerror/linkreset/Disabled等状态或者重新初始化，保证整个互联系统正常工作。

　　表24描述了下层在各状态需考虑/忽略的上层请求，上层也需要考虑接口状态并作出必要的请求。

　　表 24 较低层在每个状态时所需考虑的请求

　　l 在表中纵向的为请求，横向的为状态。

　　l YES：表明此请求被物理层考虑进行下一次转换。

　　l Ignore：表明此请求被忽略并且对于下一次状态转换没有影响。

　　l a:需要在请求该转换前先请求 NOP。

　　l b:如果当前状态为激活.PMNAK，则当较低层采样到激活的请求，则切换到激活。

　　7.2.5 边带访问

　　提供两大数据通路：主带：用来传输业务数据流;边带：用来处理边带访问业务，如链路训练、链路管理、参数交换及寄存器访问等控制流信息。边带作为主带的幕后通道，能够简化数据链路建立过程、提升主带的带宽利用率、简化主带设计复杂度。协议层控制状态信息主要通过边带传递给各层，边带访问模块主要通过消息传递和寄存器访问实现四种边带数据帧的传递。

　　三类不同的边带接口：

　　T/CCIASC 0054—2026

　　a) FDI边带：在协议层与链路层之间传递边带信息。FDI接口上跟边带相关的信号为 pl_cfg* 及lp_cfg*，协议层可以经FDI边带向链路层发送寄存器访问请求，但链路层不能向协议层发送寄存器访问请求;

　　b) RDI边带：在链路层与物理层之间传递边带信息。RDI接口上有一组跟边带相关的信号(pl_cfg*与 lp_cfg*)，物理层从RDI接口接收到边带相关信息后，封装成帧转换为串行数据流通过PHY传输到对端。同理，对端PHY发来的串行边带数据在逻辑物理层解包，通过RDI口上的边带信号发送到链路层;

　　c) Link边带：在两个芯粒之间的物理层之间传递边带信息。跟FDI/RDI边带不同，链路边带数据线位宽只有1位，传输的是串行边带数据流;

　　7.2.5.1 寄存器访问

　　根据作用的不同，其寄存器也分布在协议层、链路层、物理层等各个层次，通过边带实现芯粒内不同层次间的直接寄存器访问，或者跨die的间接寄存器访问。

　　本地芯粒寄存器访问：同一芯粒内，上层通过边带访问下层寄存器;

　　远端芯粒寄存器访问：不同芯粒间，主芯片可以基于邮箱机制，由链路层发起边带寄存器访问操作，间接访问对端链路层和PHY层的相关寄存器(协议层可以通过访问本端链路层的邮箱相关寄存器实现对远端寄存器的访问)。

　　7.2.5.2 消息传递

　　通过在层间或者芯粒间的边带来传递消息，所示进而控制状态机的跳转，如图27：

　　图 27 链路训练状态机

　　链路训练：SBINITMBINITMBTRAINLINKINITACTIVE;

　　T/CCIASC 0054—2026

　　链路管理：通过边带消息实现PM\Retrain等链路状态管理;

　　参数交换：参数交换发生于链路初始化期间，主带初始化时在链路物理层之间通过边带交换训练参数，对主带进行训练。MBTRAIN时主带物理链路训练完毕，此时通过边带在链路层之间交换协议参数，协商要采用的协议及Flit格式。

　　7.2.5.3 边带数据帧格式

　　边带支持类似于PCIe的4种不同的数据包：配置读写(CfgRd/Wr)、内存读写(MRd/Wr)、完成(Cpl/Cpld)及消息(Msg/MsgD)。其中配置读写和内存读写都属于寄存器访问请求。

　　a) 配置读写(cfgrd/wr)：访问配置空间内的寄存器采用配置读写,具体帧格式见图28;

　　b) 内存读写(mrd/wr)：访问MMIO空间的寄存器采用内存读写,具体帧格式见图28;

　　c) Completion(cpl/cp ld)：一般对应寄存器访问请求的响应。根据是否携带数据及返回数据的位宽不同分为cpl/cp ld，cp ld又可分为32bit/64bit数据(指寄存器数据位宽);其跟寄存器访问有几点不同：Status，表明当前 Completion 的状态，包括Success、UR、CA、Stall四种状态。Completion在FDI上的去向不依赖于dstid而是依赖于tag字段与Request对应，且cpl没有addr地址字段,具体帧格式见图29;

　　d) 消息(msg/msgD)：用于芯粒间参数交换、链路训练、链路管理及其他自定义场景。根据是否需要携带数据分为msg/msgD。跨die的链路训练/链路管理/参数交换的消息帧由链路层的边带访问模块传递，消息帧不会传递到协议层,具体帧格式见图30和图31。

　　图 28 寄存器访问请求帧格式

　　图 29 寄存器 Completion 帧格式

　　T/CCIASC 0054—2026

　　图 30 边带 Msg 帧格式

　　图 31 边带 MsgD 帧格式

　　边带将通过标准帧头中包含的操作码字段(Opcode)来区分数据包类型、地址位宽、是否携带数据等信息，如表25所示。

　　表 25 边带 Packet 操作码对应的帧类型

　　1.1.1.1 边带流控机制

　　T/CCIASC 0054—2026

　　边带数据包在FDI、RDI及链路接口上进行传输时独立进行基于信用的流控。在边带流控中，不论是否携带数据、不论数据位宽多少( 目前只有 32、64bit 两种)，同一个边带头信息消耗的就是一笔信用，即每一笔信用对应64bit头信息w/wo数据。

　　对于发送端，Tx向Rx发送寄存器访问请求或消息类型的边带包之前，必须先检查Rx是否还有信用余量。对于接收端，其在处理完相关边带报文之后，及时释放信用出来。发送完成是不占用信用的，发送完成之前无需确认Rx信用情况，Rx收到发送完成后应无条件立即执行。

　　7.2.5.4 超时统计

　　为了保证参数交换的有效性，边带处设置了一个8毫秒的超时机制。计时器只会在RDI处于活跃状态时计时。计时器在收到来自对端链路终端发送来的{AdvCap.*.Stall}或{FinCap.*.Stall}时需要执行重置操作。在解析过程中，Retimer有责任需要每4毫秒发送一次对应的stall信息， 以确保其他芯粒不会处于超时状态。若寄存器访问请求超时，边带会上报超时中断并返回UR(unsupported request)完成信息。

　　7.2.6 中断

　　宜在链路层的内部汇聚管理各类中断，包含链路事件、物理层异常事件、边带信号消息中断、异常报文数据中断等异常事件。

　　7.2.6.1 PHY 层中断

　　表26所示PHY层通过RDI接口上报下表所列中断事件至链路层：

　　表 26 PHY 层中断

　　T/CCIASC 0054—2026

　　T/CCIASC 0054—2026

　　7.2.6.2 中断接口

　　链路层自PHY接收到的中断捕获中断状态后，通过表27 FDI接口上报PHY异常事件至协议层：

　　表 27 FDI 中断

　　7.2.6.3 异常事件

　　建议在链路层内部汇聚各类中断源，并提供了一个中断信号adp_int，用于通知用户重要事件。该信号可由以下来源驱动：初始化完成(非致命)、检测到 CRC 错误(非致命)、重传超时(致命)、重传缓冲区满(非致命)、激励校验失败(致命)、延迟计算完成(debug)。

　　这些事件根据其严重性被分类为致命或非致命，并通过中断信号adp_int通知用户以采取相应的处理措施。

　　7.2.6.4 中断列举

　　表28列举了所支持中断的详细信息：

　　表 28 中断列表

　　T/CCIASC 0054—2026

　　7.2.7 链路层环回

　　链路层的环回测试模式，用于测试信号完整性，硬件功能或故障排查。其核心机制为通过主设备发送数据，从设备原样回传，检测链路传输稳定性。

　　环回既可以在本端内测环回，也可以在对端数据外侧环回，支持通过环回进行链路延迟计算。

　　T/CCIASC 0054—2026

　　如图32在内测环回时，TX方向FDI接收到数据给RDI时，RDI会将数据环回给RDI的RX方向，然后数据传递到FDI的Rx。数据通路与正常通路基本一致区别在于正常数据由RDI口发送给对端，RDI内测环回由RDI口MUX至本端的RX。

　　图 32 RDI 回环

　　如图33在外侧环回测试时，RX方向RDI接收到数据给FDI时，会通过一个FIFO回环给FDI的TX，TX的数据通路将传递到RDI的TX;但FDI环回不支持测全速。若进行FDI环回的链路层发生重传，全速发送数据的对端链路层持续将数据发送给本端进行重传的链路层，将会使得本端的TX 重传缓存发生溢出,丢失数据。因此，在于正常通路数据由协议层经FDI口发送给本端TX,FDI外侧环回由本端RX将数据MUX至本端TX的FDI侧入口，且进入TX时先存入一个lb_fifo，且限制对端TX发送的速率。

　　图 33 FDI 回环

　　7.3 物理层

　　物理层定义了PHY的相关电气特性，封装芯粒和PHY摆放位置，如图3所示接口2。

　　封装宜采用先进封装，可采用标准封装。

　　7.3.1 基于先进封装的物理层要求

　　宜采用先进封装技术用于性能优化的应用场景。因此，通道距离很短(从一个晶粒上的bump到远端晶粒的bump连接距离小于等于2mm),并且互连有望针对高带宽和低延迟进行优化，具有最佳性能和能效特性。下面显示了使用先进封装的示例应用和先进封装的主要特征摘要，如图34和表29。

　　T/CCIASC 0054—2026

　　图 34 先进封装

　　表 29 先进封装摘要

　　Bump上的一组主数据链路被称为一个模块。该模块构成了AFE的结构设计实现的最小粒度。物理链路由两种类型的连接组成：边带信号，主数据信号。

　　1. 边带信号：

　　此链接用于参数交换、用于调试、合规性的寄存器访问以及与对端协调， 以进行链接建立和管理。它在每个方向上由一个前向时钟引脚和一个数据引脚组成。无论主带数据速率如何，时钟都固定为800MHz。物理层的边带逻辑必须采用辅助电源和“始终开启 ”域。每个模块都有自己的一组边带信号。

　　对于先进封装模块，每个方向都提供了一对冗余的时钟和数据引脚用于修复。

　　2. 主数据信号：

　　此连接构成了主数据路径。它由一个转发时钟、一个有效数据引脚、一个跟踪引脚和每个模块的N个Lane数据通道组成。

　　对于先进封装，见表30，bump图中提供了N=64(即x64位)和额外的四个用于通道修复的引脚。

　　T/CCIASC 0054—2026

　　对于标准封装模块，N=16(即x16位)，且没有提供额外的修复引脚。

　　表 30 先进封装 TX/RX Signal

　　先进封装模块引脚相比于标准封装模块，数据信号部分，TX/RX 数据从 16 位增加为 64 位，并且增加了 TX/RXRD[3:0]和 TX/RXCKRD,TX/RXVLDR 信号。边带信号部分，增加了TX/RXDATASBRD 及 TX/RXCKSBRD

　　T/CCIASC 0054—2026

　　信号。总体信号数量从标准封装模块的 44 个增加到 156 个，见表 30。

　　7.3.1.1 先进封装 Bump Map

　　为PHY实施提供一组参考64位bump Map， 以包含指定的最大速度。这些bump map采用的模式，间距范围，速率选择等具体内容。

　　Bump map选项的相应最大速度及其建议的bump间距范围见表31。

　　表 31 先进封装 Bump Map

　　Bump Map采用8列的bump Pattern，以追求最好的实施要求和最大的性能目标。基于业内大多数先进的封装技术，针对信号完整性、电源完整性、通道间偏斜、电迁移应力和凸块面积进行了优化。具体参考下图。

　　T/CCIASC 0054—2026

　　图 35 先进封装 Bump Map

　　先进封装的bump map兼容UCIe 2.0，见图35，相比于标准封装，bump map互连不会出现长对长，短对短的互连形式，对于数据倾斜的控制更为友好。

　　7.3.1.2 先进封装电气特性

　　先进封装的电气特性定义和选择，具体内容和定义见下描述：

　　先进封装的电气摘要见表32：

　　表 32 先进封装Phy 电气参数

　　输出端电气规格件表33：

　　T/CCIASC 0054—2026

　　表 33 先进封装 Phy 电气规格

　　建议对16 GT/s进行发射机均衡，并且必须在24 GT/s和32 GT/s数据速率下支持， 以减轻通道ISI的影响。Tx均衡仅对所有适用的数据速率进行去加重。

　　24 GT/s和32 GT/s的Tx均衡系数基于下图输出去加重所示的FIR滤波器。均衡系数受最大单位摆动约束的约束。

　　发射器必须支持表中所示的均衡设置。去加重设置的确定基于初始配置或训练序列，其中将选择眼图张开度较大的值。

　　输出去加重如图36所示：

　　图 36 先进封装输出去加重

　　输出去加重波形如图37所示：

　　T/CCIASC 0054—2026

　　图 37 输出去加重波形

　　输出去加重值见表34：

　　表 34 先进封装输出去加重值

　　接收器均衡可以在24 GT/s和32 GT/s数据速率实现，如图38所示，这样，即使TX均衡不可用，也能实现链接操作。可以通过CTLE、一阶DFE或其他实现。预期的RX均衡能力相当于一阶CTLE。

　　图 38 接收器均衡

　　先进封装模块的通道约束，VTF指标见表35，需要注意先进封装模块默认不开启接收端的ODT，在计算通道指标时，TX的端接为25ohm/0.25pF，RX的端接为0.2pF。

　　表 35 先进封装 VTF 指标

　　互连通道需要满足表36规定的最小矩形眼张开度要求，在通道一致性仿真条件下，使用无噪声和无抖动行为 TX 和 RX 模型，如图39所示。

　　表 36 先进封装通道眼图数值

　　T/CCIASC 0054—2026

　　图 39 先进封装通道眼图示例

　　7.3.1.3 先进封装电源规范

　　互通时推荐两方信号电平维持一致，见表37，Analog IO Supply采取0.5V的低电压模式，在提供良好的信号驱动和时序的同时可以降低功耗需求。

　　表 37 先进封装电源规范

　　7.3.2 基于标准封装的物理层要求

　　可采用标准技术用于低成本和长距离(从一个晶粒上的bump到远端晶粒的bump连接距离为10mm至25mm),使用有机封装基板上的走线，与非封装的SerDes相比能提供明显更好BER的特性。下面显示了使用标准封装的示例应用如图40所示和标准封装的主要特征摘要见表38。

　　图 40 标准封装

　　表 38 标准封装摘要

　　T/CCIASC 0054—2026

　　7.3.2.1 标准封装 Bump Map

　　标准封装的bump Map如图41所示，建议bump间距控制在150um，可方便信号在有机基板上无障碍互连，保障信号与电源完整性。

　　图 41 标准封装 Bump Map

　　7.3.2.2 标准封装电气规范

　　标准封装的电气规范等数据，通道眼图等物理层，具体内容描述见下面描述：

　　标准封装的电气摘要见表39：

　　表 39 标准封装 Phy 电气参数

　　T/CCIASC 0054—2026

　　输出端电气规格见表40：

　　表 40 标准封装 Phy 输出电气规格

　　接收端电气规格见表41：

　　表 41 标准封装 Phy 接收电气规格
