构网型风力发电机组技术规范总结

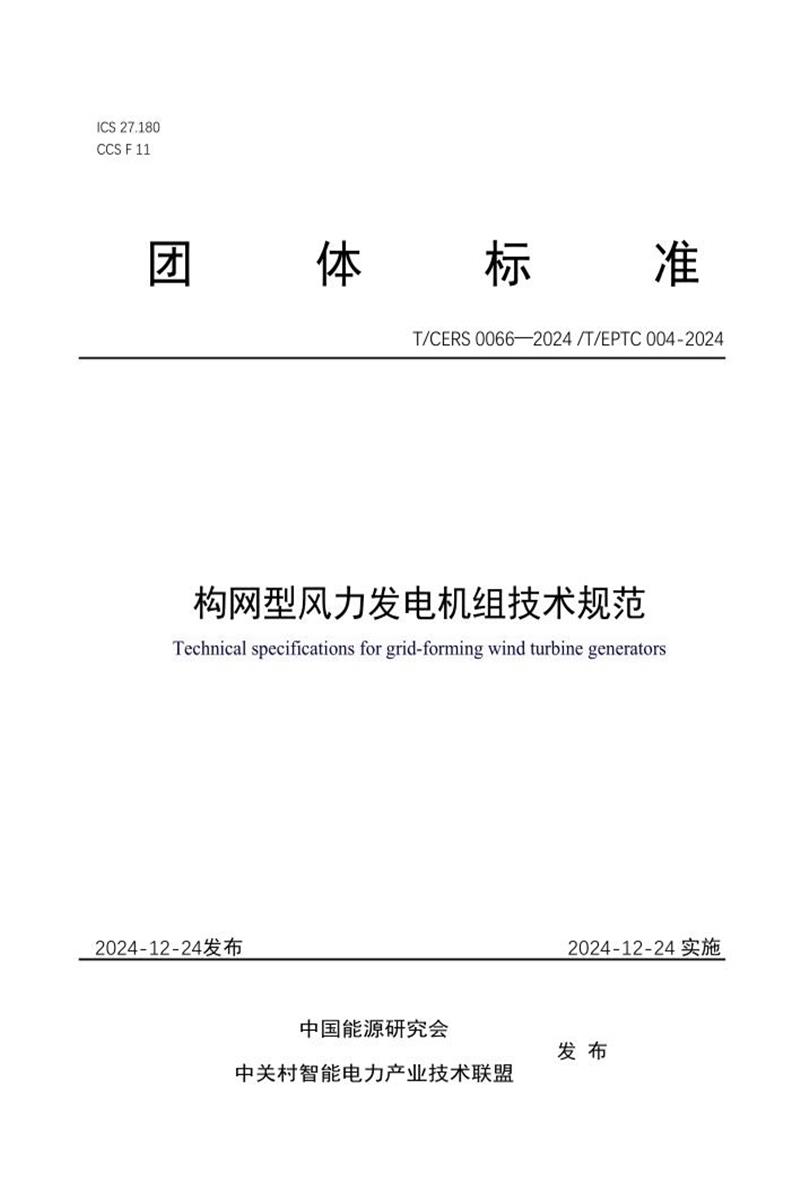

本文件《构网型风力发电机组技术规范》（T/CERS 00662024/T/EPTC 004-2024）由中国能源研究会和中关村智能电力产业技术联盟发布，旨在规范构网型风力发电机组（GFWG）的技术性能，提升其在电力系统中的频率和电压支撑能力，促进风电并网的稳定性和安全性。以下为详细总结，结构丰富，覆盖文档各核心部分。总结基于文档内容，并严格遵循文档中的图片标签规则（仅当内容相关时嵌入图片）。
1. 文档概述与背景
- 目的与意义：构网型风力发电机组通过模拟同步发电机电压源特性，提供频率和电压主动支撑能力，弥补传统风电并网缺陷。该标准旨在统一技术规范，确保GFWG在弱电网、故障穿越等场景下的安全稳定运行，推动新能源高效利用和新型电力系统构建。
- 背景：全球能源转型背景下，风电装机量激增，但传统风电机组缺乏主动支撑能力，导致电网稳定性问题。构网型技术应运而生，但国内外缺乏统一标准。本文件的制定填补了这一空白，结合GB/T 1.1-2020等标准起草，历时一年半（2023年立项至2024年报批），由国网冀北电力有限公司等多家单位协作完成。
- 适用范围：适用于并入10kV及以上电压等级电网的构网型风电机组。10kV以下分散式或微电网孤网运行的机组可参考执行。
2. 规范性引用文件
本文件引用多项国家标准和行业标准，包括：
- 电能质量相关：如GB/T 12325-2008（电压偏差）、GB/T 12326-2008（电压波动和闪变）、GB/T 15543-2008（三相电压不平衡）、GB/T 15945-2008（频率偏差）。
- 风电并网相关：如GB/T 19963.1-2021（风电场接入技术规定）、GB/T 36994-2018（电网适应性测试）、GB/T 36995-2018（故障电压穿越测试）。
- 测试与评估：如GB/T 20320-2013（电能质量测量方法）。
3. 关键术语与定义
文档定义了9个核心术语，确保技术一致性：
- 构网型风力发电机组（GFWG）：通过模拟同步机电压源特性实现与电网同步，输出功率与电压特性类似同步机。
- 有功调频系数（
K_f）：有功功率变化率标幺值与频率变化量标幺值的比值，计算公式为 K_f = -\frac{\Delta P / P_N}{\Delta f / f_N}，用于量化GFWG的频率响应能力（\Delta P为功率变化量，P_N为额定功率，\Delta f为频率变化量）。
- 无功调压系数（
K_v）：无功功率变化率标幺值与电压变化量标幺值的比值，计算公式为 K_v = -\frac{\Delta Q / S_N}{\Delta U / U_N}（\Delta Q为无功变化量，S_N为额定容量，\Delta U为电压变化量）。
- 惯性时间常数（
T_j）：有功功率变化率标幺值与频率变化率标幺值的比值，计算公式为 T_j = -\frac{\Delta P / P_N}{df/dt / f_N}，反映GFWG的惯量响应特性。
- 其他术语：如惯量响应、有功调频启动时间/响应时间/调节时间、机端短路比（SCR），均提供量化定义（如SCR为升压变低压侧短路容量与额定容量比）。
4. 基本原则
GFWG需满足两大基本功能：
- 同步基本功能：不依赖锁相环（PLL）即可与电网同步。
- 功率控制基本功能：符合GB/T 19963、NB/T 31078等标准的有功和无功功率控制要求，确保基础并网性能。
5. 功能要求
GFWG需具备7项核心功能，确保在各种电网条件下稳定运行：
- 基本功能：集成弱电网运行、相位跳变适应、一次调频、无功调压、惯量响应、动态稳定（阻尼控制）和故障穿越。
- 弱电网运行：在机端短路比（SCR）1.1~10的弱电网条件下，连续稳定运行（SCR反映电网强度）。
- 相位跳变适应：承受机端电压相位跳变≤30°的扰动，不脱网。
- 一次调频：当系统频率偏差超出死区（±0.03~0.1 Hz）且机组有功功率>20%
P_N时，自动调节有功功率以支撑频率。
- 无功调压：当电压偏差超出死区时，自动调节无功功率。
- 惯量响应：当系统频率变化率超出死区时，自动输出有功功率变化（基于
T_j）。
- 动态稳定：提供正阻尼，抑制功率振荡（如49Hz以下和51Hz以上频段）。
- 故障穿越：符合GB/T 36995的低/高电压穿越要求，响应时间≤20ms（容性）或≤15ms（感性）。
6. 性能要求
对关键功能设定具体性能指标，确保可量化测试：
7. 编制背景与重要性
- 背景：风电作为清洁能源主体，缺乏主动支撑能力，导致电网稳定性风险。构网型技术可模拟同步机特性，但需标准化以规范设计、测试和运行。
- 编制原则：遵循先进性、协调性、可操作性，借鉴国内外标准（如IEC Grid Code），确保技术经济合理。
- 重要性：提升风电场电网适应性，增强频率/电压支撑，促进可再生能源高比例消纳。预计实施后将推动行业技术创新（如控制器半实物测试），提高电网安全性和风电利用率。
8. 整体总结
本技术规范为构网型风电机组提供了全面框架，涵盖定义、功能、性能和测试要求。核心贡献包括：
- 技术统一：明确定义和量化指标（如
K_f、K_v、T_j），避免行业歧义。
- 功能强化：强调弱电网和故障穿越能力，确保GFWG在扰动下稳定运行。
- 性能可测：设定严格时间响应（如一次调频启动≤500ms）和偏差限值，便于实验室及现场验证。
- 行业影响：引导构网型风电规范化发展，支撑新型电力系统建设，推动能源低碳转型。
如需特定部分（如测试程序或条文说明）的细节，可进一步说明。
