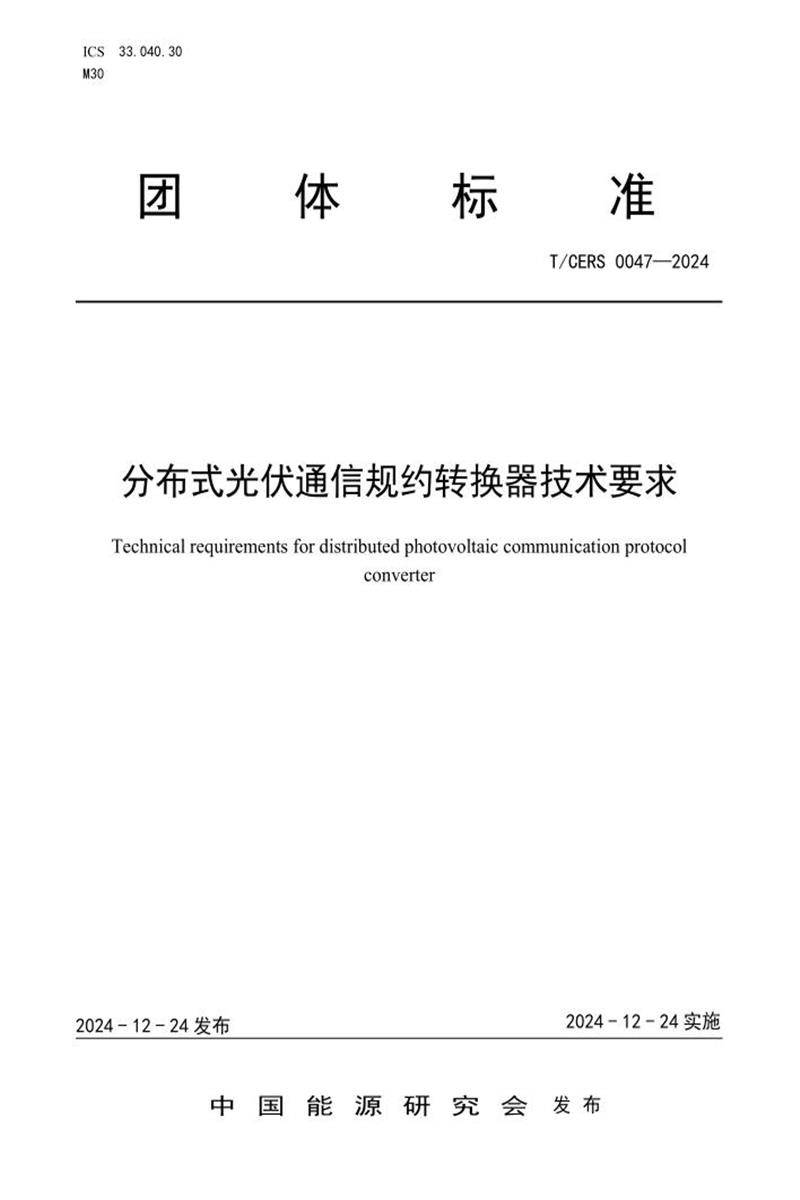

T/CERS 0047-2024 分布式光伏通信规约转换器技术要求

以下是对《分布式光伏通信规约转换器技术要求》（T/CERS 0047-2024）核心内容的详细结构化总结：

​​一、总体要求​​

1. ​​适用范围​​

   • 适用于分布式光伏并网场景下的规约转换器设计、制造、安装及运维，涵盖通信协议转换、数据采集与传输等功能。

2. ​​核心功能定位​​

   • 实现光伏逆变器数据协议（如Modbus）与采集系统协议（如DL/T 698.45）的双向转换，确保数据互通。

​​二、结构要求​​

1. ​​物理结构​​

• ​​尺寸与外形​​：长×宽×高≤108mm×62mm×70mm，载波模块可拔插（默认HPLC/双模）。





• ​​防护等级​​：IP51（防尘+防滴水）。

• ​​材质​​：非金属外壳需阻燃（GB/T 5169.11），金属部件防腐蚀（GB/T 2423.17盐雾试验）。

2. ​​接口与标识​​

• ​​接线端子​​：
  • 强/弱电端子分离，电气间隙与爬电距离符合表3要求（如250V电压下爬电距离≥5mm）。
  • 端子功能：L/N（220V电源）、RS485 I（逆变器通信）、RS485 II（维护接口）。
• ​​指示灯​​：四组双色灯指示运行、维护、上下行通信状态（如绿灯闪烁=正常运行）。
• ​​铭牌​​：需包含额定电压/电流/频率、厂商信息、出厂编码等。

​​三、功能要求​​

1. ​​核心功能​​

• ​​协议转换​​：
  • 下行自动识别逆变器Modbus协议，上行支持DL/T 698.45协议转换。
• ​​数据采集​​：
  • 准确率100%匹配逆变器实际数据，有线采集成功率>99%，无线>98%（30min周期）。
• ​​通信能力​​：
  • 上行：支持电力载波（默认9600bps）、4G/5G公网；
  • 下行：RS-485（自适应波特率）；
  • 维护：蓝牙/RS-485（可115200bps）。

2. ​​辅助功能​​

• ​​数据转发​​：透明转发集中器与逆变器间指令。
• ​​对时功能​​：时钟误差≤0.5s/天，支持远程/本地对时。
• ​​维护能力​​：
  • 支持远程/本地（蓝牙/RS-485）升级；
  • 自检自恢复（通信异常时自动修复）；
  • 参数本地可查（时钟、地址等）。

​​四、技术要求​​

1. ​​环境适应性​​

• ​​温湿度​​（表2）：

  场所类型	温度范围（℃）	最大湿度
  遮蔽（C2）	-25~+55	100%
  户外（C3）	-40~+70	100%

• ​​海拔​​：≤4000m（超4000m需强化绝缘）。

2. ​​电气性能​​

• ​​电源​​：220V AC（-20%~+50%波动），频率50Hz（-6%~+2%）。
• ​​功耗​​：非通信≤3W，通信≤5W。
• ​​绝缘​​（表4-6）：
  • 绝缘电阻≥10MΩ（正常）/≥2MΩ（湿热）；
  • 耐压：2500V AC（1min），6000V冲击电压。

3. ​​可靠性​​

• ​​数据保持​​：断电后数据不丢失，时钟持续运行。
• ​​过压能力​​：耐受1.9倍标称电压。
• ​​温升限制​​：40℃环境时表面温升≤25K。

​​五、安装要求​​

1. ​​环境禁忌​​：
   • 远离易燃易爆物（如天然气、粉尘）、强电磁场、高频设备。
2. ​​物理部署​​：
   • 避免阳光直射/密闭空间（防高温）；
   • 防水设计（箱体需排水）；
   • 稳固安装（防机械振动）。
3. ​​电气安全​​：
   • 接线牢固，强弱电隔离。

​​六、附录规范​​

• ​​附录A​​：强制规定转换器外观尺寸（含侧视/后视/底部图）。


​​标准核心价值​​

• ​​统一性​​：规范设备制造与测试标准，提升兼容性。
• ​​高可靠性​​：严苛环境适应性与故障自恢复设计，保障电站长期稳定运行。
• ​​智能化​​：协议自动识别、远程升级等功能，降低运维成本。

注：本标准首次发布于2024年12月，由国网数字科技控股有限公司等机构联合起草。
