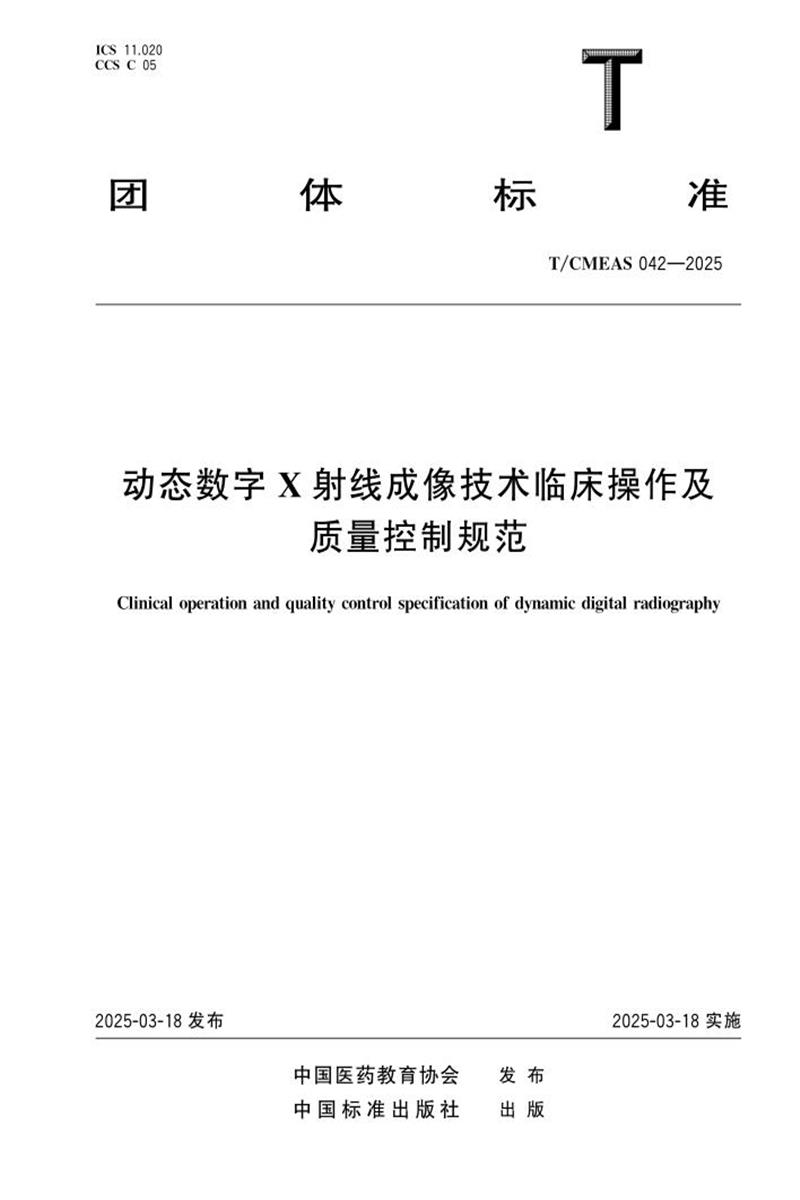

T/CMEAS 042-2025《动态数字X射线成像技术临床操作及质量控制规范》主要内容总结
1. 标准概述
- 标准名称：动态数字X射线成像技术临床操作及质量控制规范
- 适用范围：适用于放射影像技师使用固定式或移动式设备进行动态数字X射线成像检查，旨在规范技术操作、图像处理及质量控制。
- 核心内容：涵盖检查步骤、图像处理、影像质量控制及放射防护要求，强调通过动态影像获取功能性信息（如肺通气、骨关节运动轨迹等）。
2. 关键术语定义
- 动态数字X射线成像：通过连续或脉冲曝光技术获取组织/器官动态功能信息的成像方法。
- 呼吸/运动训练：检查前对受检者进行呼吸模式（平静/尽力/屏气）或关节运动的模拟训练。
- 脉冲曝光与连续曝光：分别通过短时高强度脉冲或连续X射线发射生成图像。
3. 适用范围
- 适用受检者：
- 需评估肺功能（如肺通气、膈肌运动、气道直径变化）。
- 需分析骨关节/脊柱运动轨迹或功能性定量数据（如关节活动度）。
- 适用设备：支持高频采集（≥12帧/s）的DR设备，需具备脉冲或连续曝光功能。
4. 检查步骤
4.1 检查前准备
- 受检者准备：去除影响成像的异物（如金属饰品），指导配合指令。
- 呼吸训练（胸部检查）：
- 平静呼吸：记录3个呼吸周期时间。
- 尽力呼吸：深吸气→尽力呼气→深吸气，循环3次。
- 屏气训练：深吸气后屏气7秒。
- 运动训练（骨关节检查）：确保动作匀速、连贯，身体稳定，必要时使用支具。
4.2 成像技术参数
- 胸部动态成像：
- 固定设备：脉冲曝光（≥110kV，100-140mA，15帧/s）或连续曝光（80-110kV，2-20mA，≥12帧/s）。
- 移动设备：降低管电压/电流（如脉冲曝光≥90kV，60-80mA）。
- 骨关节成像：
- 四肢/颈椎：脉冲曝光（85-95kV，125-250mA，6帧/s）。
- 腰椎/髋关节：更高参数（100-110kV，630-710mA）。
- 附加滤过：推荐1mmAl+0.5mmCu以减少辐射。
4.3 体位设计
- 胸部：立位/坐位/卧位，正中矢状面对准探测器，肩部距探测器上缘5cm，SID 180cm（立位）或120cm（卧位）。
- 骨关节：兴趣区居中，SID 100cm（四肢）或150cm（脊柱/髋关节）。
4.4 曝光与图像处理
- 胸部：按呼吸模式控制曝光时长（如屏气7秒）。
- 骨关节：全程捕捉运动过程。
- 图像传输：预览调整后传输至后处理工作站。
5. 动态图像处理
5.1 基本处理
- 动态播放：观察连续运动过程。
- 兴趣区跟踪：自动标记结构（如肺野轮廓、关节点）并生成参数-时间曲线。
- 信号值分析：测量区域信号变化。
5.2 高级处理
- 肺通气/灌注分析：颜色映射气体或血流动态变化，用于COPD、肺栓塞等诊断。
- 运动分析：
- 纵向运动：矢量图显示肺野运动幅度/方向。
- 气管直径/肺面积：量化呼吸周期变化。
- 骨骼弱化/频率增强：优化软组织或骨骼显示。
6. 质量控制
- 胸部影像：需清晰显示肺纹理、横膈、肋骨等结构，无运动伪影；呼吸模式符合要求（如3个平静周期）。
- 骨关节影像：骨皮质清晰，运动连贯，兴趣区全程居中。
7. 放射防护
- 设备要求：符合GBZ 130防护标准，优先选择低剂量脉冲曝光。
- 防护措施：
- 移动设备配备铅防护帘（≥0.5mmPb）或屏风（≥2mmPb）。
- 病房检查时隔离或防护邻近患者。
8. 其他信息
- 起草单位：中国中医科学院广安门医院、北京协和医院等权威机构。
- 主要起草人：石凤祥、牛延涛等专家。
总结：该标准系统规范了动态DR技术的操作流程、参数设置、图像处理及质控要求，特别强调功能性评估（如肺通气、关节运动）和辐射安全，适用于呼吸系统及运动系统疾病的动态影像诊断。
