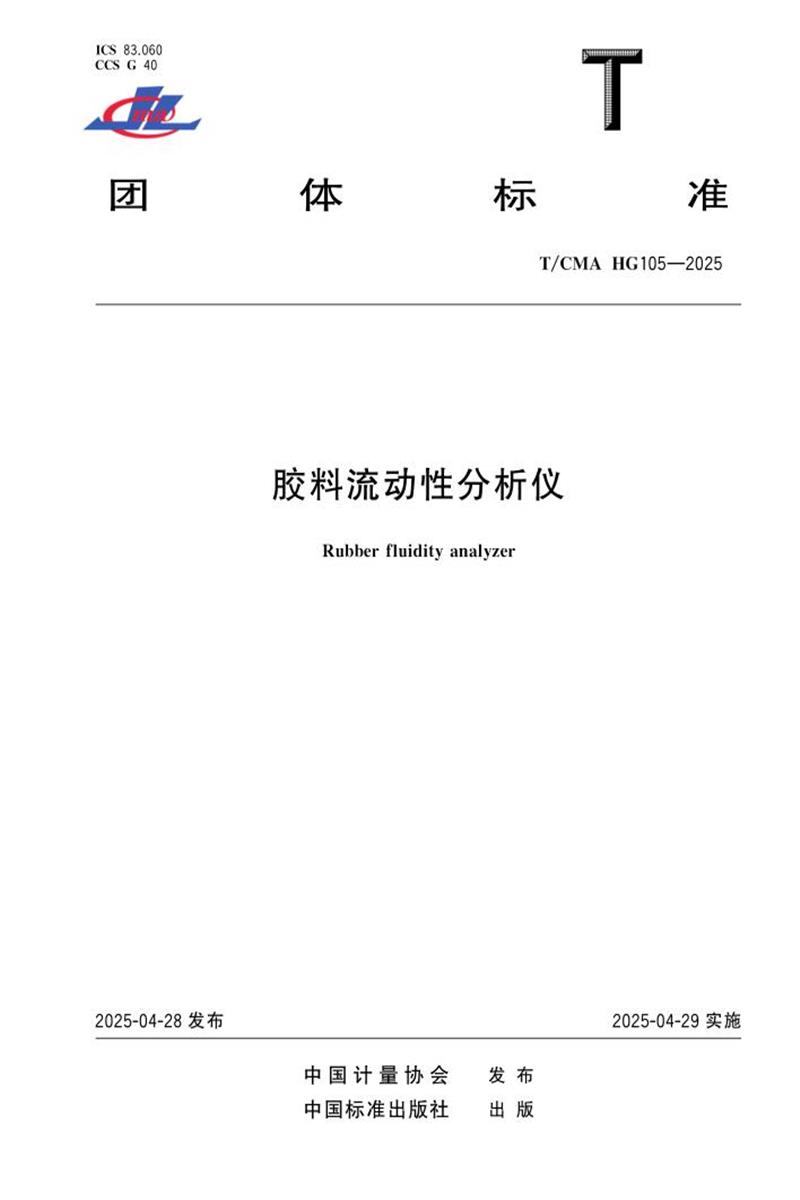

T/CMA HG105-2025《胶料流动性分析仪》标准主要内容总结
1. 范围与适用性
- 标准规定了胶料流动性分析仪的结构、技术要求、检验方法、检验规则等，适用于测定生胶和混炼胶流动性的分析仪。
- 引用标准包括GB/T 9881（橡胶术语）和HG/T 2382（橡胶测试仪器通用要求）。
2. 术语与定义
- 定义了关键参数：
- 流动体积（V）：规定时间内流经口模的试样体积。
- 体积流动速率（Q）：单位时间内流经口模的体积。
- 表观剪切速率（
\dot{\gamma}）、表观剪切应力（\tau）、表观剪切黏度（\eta）：通过体积流动速率、口模尺寸及应力关系计算得出。
3. 仪器结构
- 主要部件包括压力加载装置、力传感器、位移测量装置、上下测试模组、柱塞、料筒、口模、合模装置等。
- 结构示意图如图1所示：
4. 技术要求
4.1 料筒及其加热装置
- 材质需耐高温、抗磨损，内径20~35mm（偏差±0.007mm），长度25~50mm，表面粗糙度Ra≤0.25μm。
- 温度控制精度：偏差±0.5℃，波动±0.3℃。
4.2 口模及其加热装置
- 材质为硬质钢或碳化钨，常用口模尺寸见表1（长度1~20mm，内径1~2mm，入口角180°）。
- 温度控制要求同料筒。
4.3 柱塞
- 外径比料筒内径小0.040±0.005mm，温度控制精度±0.5℃。
4.4 其他关键部件
- 压力加载装置：压力范围0.1~75kN，偏差≤±0.5%。
- 合模装置：锁紧力需大于试验压力，闭合灵活无阻滞。
- 位移测量装置：误差≤±0.01mm。
5. 检验方法
- 温度检测：使用探头式/表面温度传感器，验证料筒、柱塞、口模的温度偏差和波动。
- 尺寸检测：高度规测量口模长度，通规止规检验内径。
- 压力与位移误差检测：通过测力传感器和高度规验证压力控制精度（±0.5%）和位移误差（±0.01mm）。
6. 检验规则
- 出厂检验：涵盖技术要求（5.2~5.3）和外观/电气性能。
- 型式检验：增加耐运输颠簸性能（HG/T 2382）。
7. 标志、包装与运输
- 符合HG/T 2382规定，确保仪器在运输和贮存中的安全性。
8. 附录与参考文献
- 引用GB/T 25278-2010（塑料流动性测定方法）作为参考。
关键图表说明
- 图1：展示仪器整体结构，标注压力加载、合模装置等核心部件。
- 图2：口模尺寸示意图，明确长度、内径、入口角等参数。
- 表1：列出4种常用口模的尺寸及长径比（1~20）。
该标准全面规范了胶料流动性分析仪的设计、制造和检验流程，确保测试数据的准确性和仪器可靠性。
