可录类蓝光光盘(BD-R)技术规范总结
一、标准概述

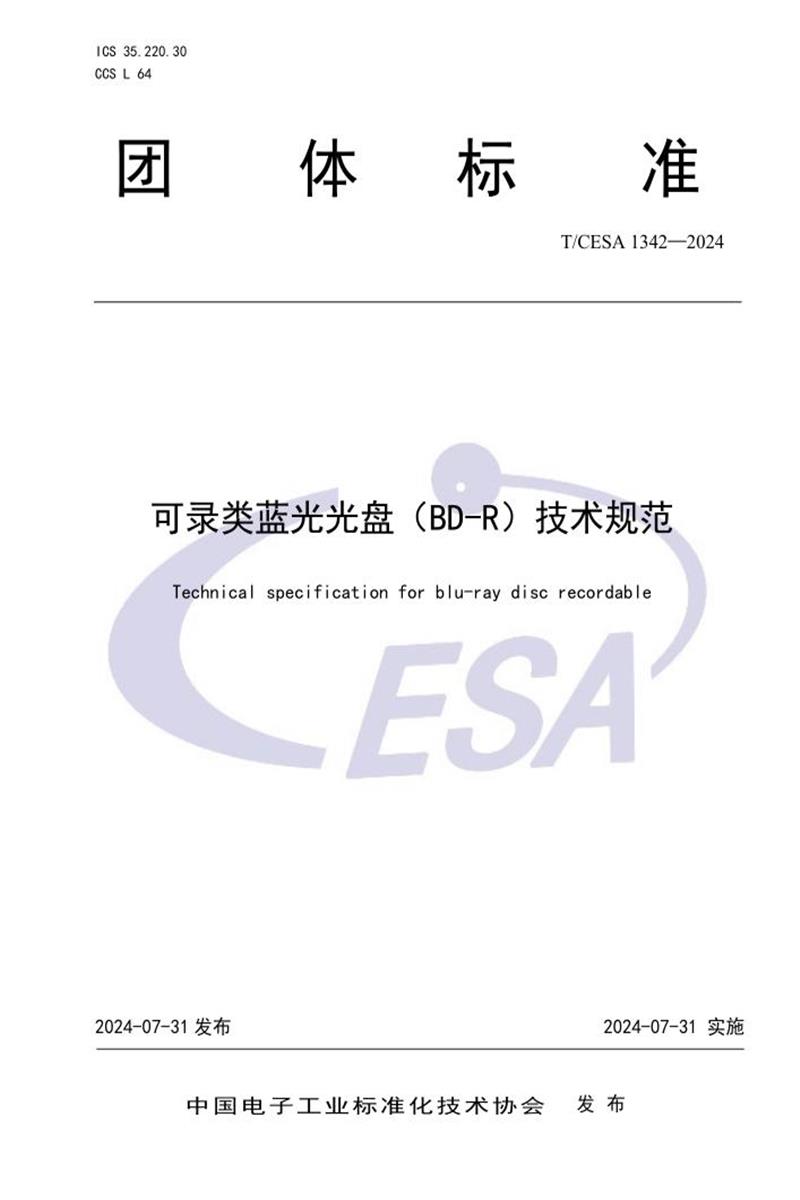

《可录类蓝光光盘(BD-R)技术规范》(T/CESA 1342-2024)是由中国电子工业标准化技术协会发布的团体标准，规定了可录类蓝光光盘的技术要求和试验方法。该标准于2024年7月31日发布并实施，适用于25GB、50GB、100GB、128GB和200GB规格的BD-R光盘。
二、主要技术内容
1. 光盘规格
标准规定了五种规格的BD-R光盘：
| 光盘规格 |
记录层数 |
每层容量 |
总容量 |
| BD-R SL |
1层 |
25GB |
25GB |
| BD-R DL |
2层 |
25GB |
50GB |
| BD-R TL |
3层 |
33.3GB |
100GB |
| BD-R QL |
4层 |
32GB |
128GB |
| BD-R DSD |
每面3层/双面 |
33.3GB |
200GB |
2. 机械参数要求
BD-R的机械参数包括：
- 光盘外径：120-0.3mm
- 中心孔直径：15^{+0.10}mm
- 数据区起始直径：48-0.2mm
- 光盘总厚度：0.9~1.4mm(单面)，1.4~1.52mm(双面)
- 透光层厚度：根据不同层数在50.5~106.0μm范围内变化
- 透光层厚度偏差：±2.0~2.5μm
3. 光学参数要求
光学参数包括：
- 偏心(RRO)：≤75μm
- 径向翘曲(RT)：-0.60~0.60度
- 切向翘曲(TT)：-0.30~0.30度
- 面内双折射：≤1.5×10⁻³
- 垂直双折射：≤1.2×10⁻³
- 轴向误差(AXE)：≤45nm
- 径向误差(RDE)：≤13nm
4. BCA参数要求
BCA(条码标识区)参数包括：
- BCA位置起始半径：21.3-0.3mm
- BCA位置结束半径：22.0-0.2mm
- 高/低反射条纹反射率比值：≥2.0
- 低反射条纹宽度：0.6~3.9μs(不同规格不同)
5. 记录前要求
记录前参数包括：
- 记录前反射率(Rg-v)：1.8%~24%(不同规格不同)
- 归一化推挽信号(VPPnorm,unrec)：0.21~0.60
- 归一化摆动沟槽信号最小值(INWS,min)：0.20~0.55
6. 记录后要求
记录后参数包括：
- 记录后反射率(R8H)：1.6%~35%(不同规格不同)
- 归一化推挽信号(VPPnorm,rec)：0.21~0.60
- 记录后摆动沟槽信号信噪比(CNR)：>29dB
- 数据对时钟抖晃(DC Jitter)：≤9.8%~12.0%
- 随机误码率(RSER)：≤2.0×10⁻⁴
- 不可纠正错误(UE)：0
7. 环境要求
- 保存环境：温度-10℃~55℃，相对湿度5%~90%
- 使用环境：温度5℃~55℃，相对湿度3%~90%
三、试验方法
1. 试验环境
- 机械参数测试：23℃±2℃，相对湿度45%~55%
- 光电参数测试：15℃~35℃，相对湿度45%~75%
2. 试验设备
包括光盘检测仪、光学检测仪、游标卡尺、千分尺、塞规、天平等。
3. 检测光学系统
检测光学系统应符合附录B的规定，包括：
- 激光波长：(405±5)nm
- 数值孔径(NA)：0.85±0.01
- 像差：≤0.033λrms
四、档案级BD-R特殊要求
用于数据长期保存的档案级BD-R有更严格的质量要求：
| 检测值 |
措施 |
保存年限推定值 |
| RSER<3.5×10⁻⁴, BE<800, UE=0 |
良好 |
≥30年 |
| RSER≥1.0×10⁻³或BE≥1900 |
立即迁移数据 |
- |
五、标志、包装、运输和贮存
- 标志：应包含产品型号、规格、品牌、批号和生产厂商名称
- 包装：材料应清洁、干燥，符合中性材料要求
- 运输：避免挤压、磕碰，注意防水、防火
- 贮存：
- 存放在原包装箱内
- 仓库不应有有害气体和腐蚀性化学物品
- 包装箱距离地面不少于10cm，距离墙壁等不少于50cm
六、附录内容
标准包含三个附录：
- 附录A：BD-R的BCA码(资料性)
- 附录B：检测光学系统(规范性)
- 附录C：档案级BD-R主要常规检测参数(规范性)
该标准为BD-R光盘的生产、质量检测和使用提供了全面的技术规范，特别是对档案级长期保存的光盘提出了更严格的要求。
