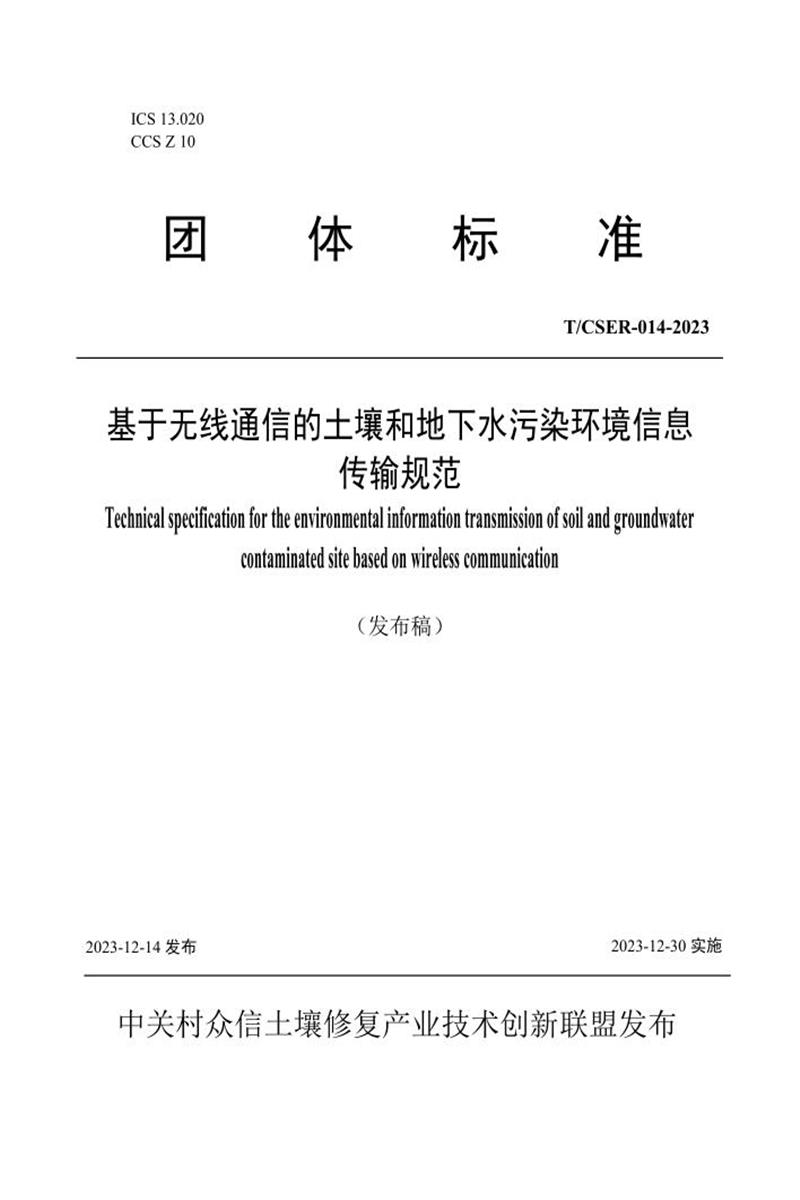

T/CSER 014-2023 基于无线通信的土壤和地下水污染环境信息传输规范

《基于无线通信的土壤和地下水污染环境信息传输规范》（T/CSER-014-2023）的详细总结：

​一、标准概述​

1. ​目的​
   规范土壤和地下水污染场地环境信息的无线传输技术，支撑污染调查、评估、修复及长期监控阶段的数据采集与传输，满足《土壤污染防治法》等法规要求。
2. ​适用范围​
   • 适用于土壤和地下水污染防治全流程（调查、评估、修复、监控）。
   • 扩展时不得与标准冲突。
3. ​核心定位​
   作为《污染源在线监控系统数据传输标准》（HJ 212-2017）在土壤和地下水领域的专项扩展。

​二、核心术语定义​

​三、技术要求​

​1. 基本原则​

• ​规范性​：符合国家法规及监测技术标准（如HJ 25系列、HJ 164）。
• ​可行性​：结合场地特征、技术条件及经济性选择传输方案。
• ​真实性​：确保数据时空准确性（如时间戳、地理坐标），异常数据需及时排查。

​2. 典型应用场景​

​3. 现场机选型与布点​

• ​监测参数选择​：
  • ​直接监测​：土壤重金属（Hg、Cd、Pb等）、VOCs；地下水pH、溶解氧、COD等。
  • ​间接监测​：半挥发性有机物通过电阻率等参数间接反映。
  • ​不可在线监测​：氰化物、石棉（需实验室分析）。
• ​设备选型示例​：

  监测对象	设备类型	适用参数
  土壤污染	XRF分析仪、MIP探头	重金属、VOCs浓度
  地下水污染	水质监测仪、GC/LC-MS	pH、COD、有机物污染物
  土壤气污染	PID/FID检测器	VOCs浓度
  电阻率监测	高密度电阻率法（ERT）	土壤/地下水电学参数

• ​布点依据​：
  参考《HJ 25.2》《HJ 164》等技术导则，按污染分布设计点位。

​4. 传输网络架构​

传输结构类型	适用条件	示意图
​串口有线 + 无线广域网​	现场机无无线端口时（通过RS-232/485等串口连接无线模块）。
​无线局域网 + 无线广域网​	现场机有无线端口但无SDK/IP地址时（通过Wi-Fi/LoRa等连接无线模块）。
​纯无线广域网​	现场机集成无线通信功能（直接通过4G/5G/卫星通信）。

​传输方式选择因素​：通信距离、功耗、速率、成本（如LoRa适合长距离低功耗，Wi-Fi适合高速短距离）。

​四、通讯协议规范​

​1. 协议层次​

• 位于OSI模型的应用层，底层基于TCP/IP协议（保障可靠性）。

​2. 通讯模式​

模式	流程	时序图
​平台订阅模式​	上位机发起请求 → 现场机应答 → 执行并返回结果。
​设备推送模式​	现场机主动推送数据 → 上位机返回应答。

• ​超时重发机制​：未响应时自动重发，次数可配置。

​3. 数据包结构​

• ​通讯包组成​：
  markdown
  markdown
  复制
  markdown
  复制

  ## + 数据段长度（4字节） + 数据段（0-8186字节） + CRC校验（4字节） + <CR><LF>

• ​数据段关键字段​：

  字段	说明
  QN	20位时间戳（YYYYMMDDhhmmsszzzzzz），唯一标识交互。
  ST	系统编码（如地下水监测=24，土壤监测=25）。
  CN	命令编码（如实时数据=2011，设备重启=3017）。
  MN	设备唯一ID（区域码+厂商代码+设备类型+序列号）。
  CP	数据区（含监测值、时间标记等，格式见附录）。

​五、附录关键内容​

​1. 命令编码表（部分）​​

​2. 参数编码表（示例）​​

​3. 数据标记说明​

​六、实施主体​

• ​归口单位​：中关村众信土壤修复产业技术创新联盟。
• ​主要起草单位​：生态环境部华南环境科学研究所，联合多家环保企业共同制定。

此标准为土壤和地下水污染监测提供了从设备选型、传输架构到数据协议的全链条技术规范，强化了污染场地环境管理的规范性和可操作性。
