阴离子交换膜燃料电池膜电极性能测试方法标准总结

一、标准概述

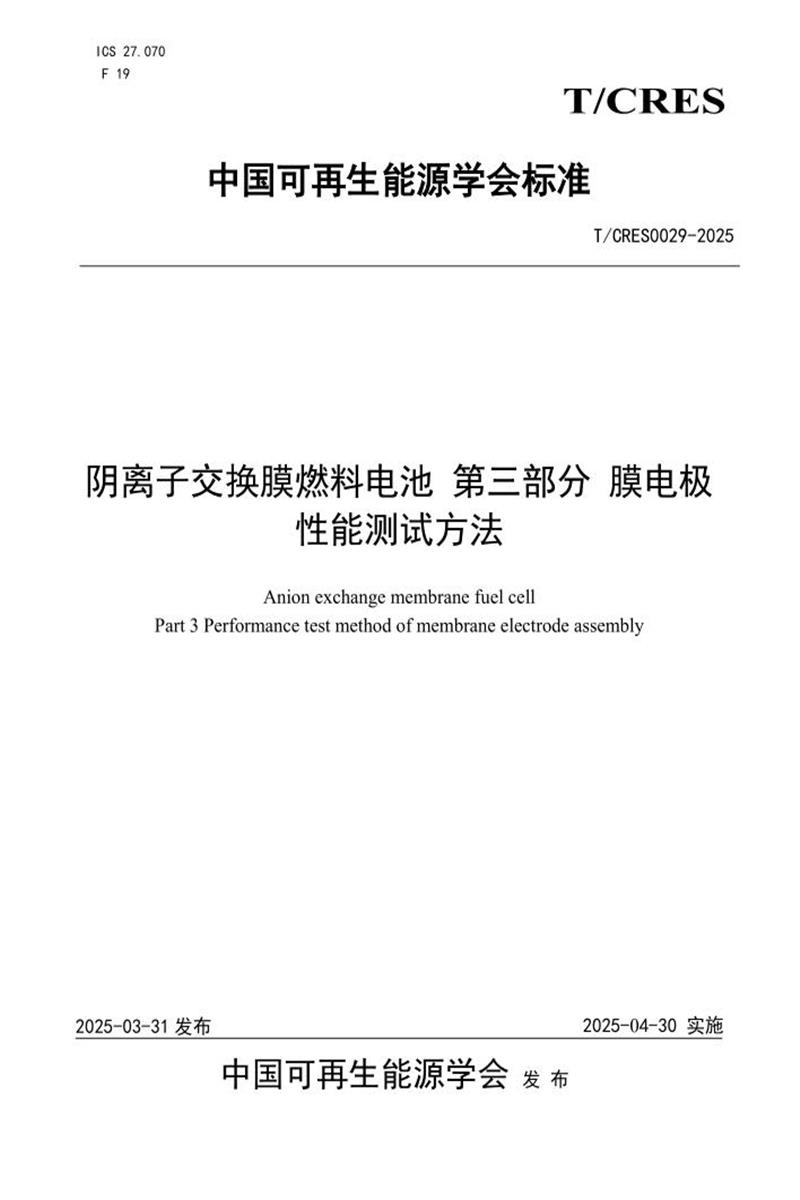

T/CRES0029-2025《阴离子交换膜燃料电池第三部分膜电极性能测试方法》是由中国可再生能源学会发布的标准，主要规定了阴离子交换膜燃料电池(Anion Exchange Membrane Fuel Cell, AEMFC)膜电极(Membrane Electrode Assembly, MEA)性能测试的详细方法。

该标准由中科嘉鸿(佛山市)新能源科技有限公司提出，多家科研机构和企业共同起草，适用于各种类型的阴离子交换膜燃料电池膜电极性能测试。

二、主要术语定义

标准中定义了三个关键术语：

1. ​​催化层体积比活性​​：电极采用非/非贵金属催化剂时，在0.8V工作电压下单位体积催化层对应的总有效放电电流，单位为A/cm³。
2. ​​透氢速率​​：特定条件下氢气在单位面积阳极向阴极的串漏流量，单位为μL/(min·cm²)。
3. ​​膜电极的耐久性​​：膜电极在额定电流密度下电压值衰减10%的累积运行时间，单位为小时(hr)。

三、测试仪器和设备要求

标准详细列出了测试所需的仪器设备及其精度要求：

四、测试环境条件

标准规定的测试环境为：

• 温度：20℃±5℃
• 大气压力：86kPa-106kPa
• 相对湿度：60%±20%

五、单电池准备流程

1. ​​单电池组装​​：按照GB/T 20042.5-2009方法进行
2. ​​单电池试漏​​：检查气密性
3. ​​单电池活化​​：在特定条件下(70℃±2℃，RH100%，0.2MPa背压)进行多电流密度放电活化

六、主要测试方法

1. 厚度测试

按照GB/T 20042.5-2009方法进行，记录10次测量值的平均值。

2. Pt担载量测试

适用于含Pt催化剂的膜电极，同样引用GB/T 20042.5-2009方法。

3. 电化学活性面积测试

仅适用于Pt基催化剂，通过电化学方法测定催化剂的有效活性面积。

4. 极化曲线测试

在标准条件下(70℃±2℃，RH100%，0.2MPa背压)测量电流-电压特性曲线，记录从0到1400mA/cm²多个电流密度下的电压值。

5. CO₂耐受性测试

在阴极侧加入2ppm CO₂，测量0.5A/cm²(非贵金属)或1A/cm²(贵金属)电流密度下的电压下降值。

6. 欧姆极化过电位测试

使用定频阻抗仪测量0.5A/cm²下的欧姆阻抗，计算欧姆极化过电位。

7. 透氢电流密度测试

适用于含Pt催化剂的膜电极，通过线性扫描伏安法测量氢气渗透电流。

8. 透氢速率测试

适用于非贵金属催化剂的膜电极，通过气相色谱法测量氢气渗透量。

9. 催化层体积比活性测试

专门针对非/非贵金属催化剂，结合极化曲线、阻抗和透氢电流数据计算体积活性。

10. 耐久性测试

在恒定电流密度下长时间运行，记录电压随时间变化，计算衰减速率。

七、测试报告要求

标准附录A详细规定了测试报告的格式和内容要求，包括三种报告类型：

1. ​​摘要式报告​​：包含基本测试信息和结果
2. ​​详细式报告​​：增加测试流程、设备布置和结果分析
3. ​​完整式报告​​：包含原始数据、环境条件和详细的不确定度分析

八、测试记录表格

附录B提供了9个规范性测试记录表格，用于系统记录各项测试数据，包括：

• 厚度测试记录表
• Pt担载量测试记录表
• 电化学活性面积测试记录表
• 极化曲线测试记录表
• CO₂耐受性测试记录表
• 透氢电流密度测试记录表
• 透氢速率测试记录表
• 催化层体积比活性测试记录表
• 耐久性测试记录表

九、标准特点

1. ​​全面性​​：涵盖了膜电极的主要性能参数测试方法
2. ​​针对性​​：特别关注阴离子交换膜燃料电池的特性测试
3. ​​可操作性​​：提供了详细的测试条件和步骤
4. ​​规范性​​：采用标准化的记录和报告格式
5. ​​灵活性​​：允许根据实际情况调整部分测试条件

该标准为阴离子交换膜燃料电池膜电极的性能评价提供了系统、科学的方法体系，对促进该技术的发展具有重要意义。
