《光伏电池用掺杂层薄层方块电阻的测量方法》标准总结

标准概述

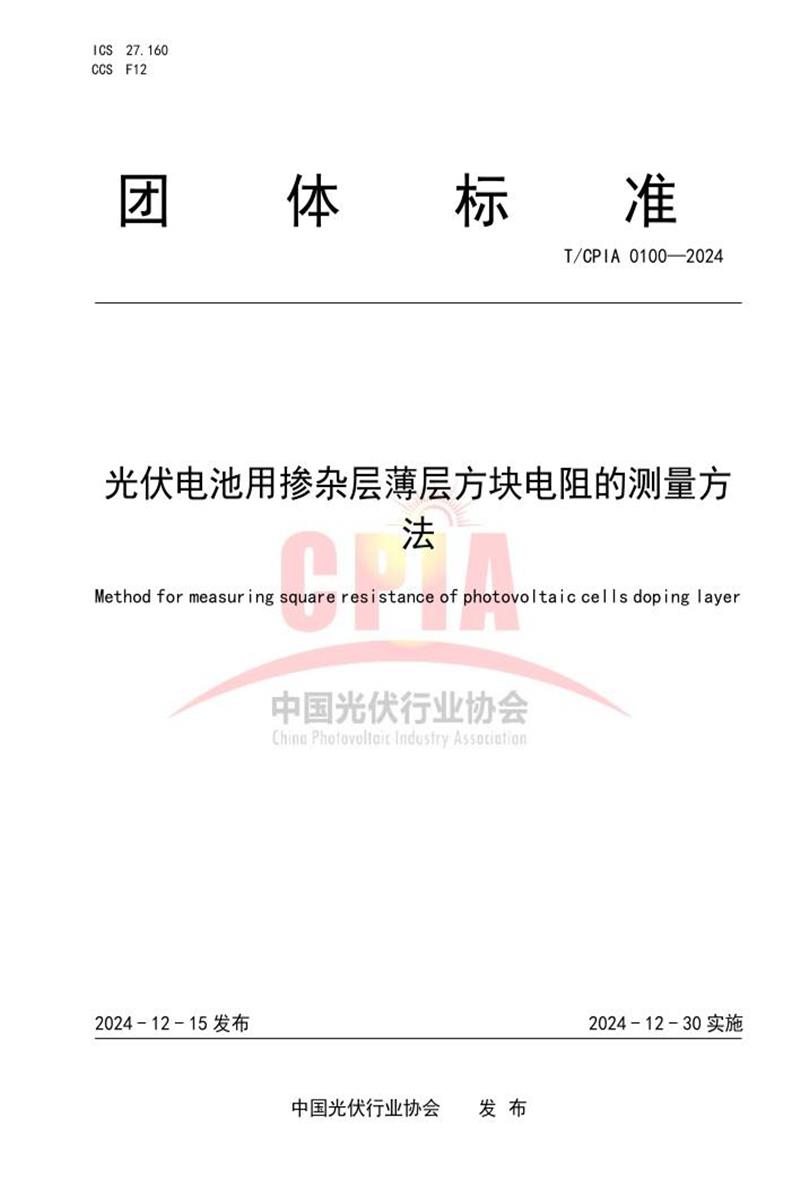

T/CPIA 01002024《光伏电池用掺杂层薄层方块电阻的测量方法》是由中国光伏行业协会发布的团体标准，规定了使用四探针法测试晶体硅光伏样品掺杂层方块电阻的方法。该标准将于2024年12月30日正式实施。

主要内容详解

1. 适用范围

本文件适用于光伏电池掺杂层方块电阻的测试，特别是晶体硅光伏样品。

2. 术语定义

• ​​四探针测试法​​：通过在被测样品(掺杂层)上施加电流和探测电压，利用四个探针来准确测量样品电阻值的测试方法。

3. 测量原理

标准详细描述了四探针法测量方块电阻的原理：

计算公式为：
R_{s q}=V/ I\times F(\bar{S}/ D)\times F(W/\bar{S})\times F_{s p}\times F_t

其中包含多个修正系数：

• 样品直径修正系数F(?̅/D)
• 厚度修正系数F(W/?̅)
• 探针间距修正系数Fsp
• 温度修正系数Ft

4. 测试要求

​​试验条件​​：

• 温度：25℃±5℃
• 相对湿度：60%±20%
• 无强光、高频干扰
• 环境清洁

5. 样品制备与测试方法

• 保持样品表面干净
• 测试点位标定：
  • ​​方形片​​：5个点(中心点+边缘4个点，距离边缘2cm)
  • ​​矩形片​​：5个点(对角线中心点+角部4个点，距离边缘2cm)

6. 仪器设备

四探针测试仪器由主机、测试台、四探针探头、计算机等组成，测量数据可由主机直接显示。

7. 测试步骤

1. 对测试机台进行校准
2. 将样品放置在绝缘台面上测试，录入厚度及直径数据
3. 每片测试5点，设备自动计算方块电阻值
4. 计算片内均匀性：

W_t=\frac{R_{s q\max}-R_{s q\min}}{2\bar{R}_{s q}}\times 100\%

8. 报告内容

报告必须包含：

• 样品规格型号、编号
• 测试仪器名称和型号
• 检测结果(方块电阻Rsq)
• 样品来源和取样过程
• 本文件编号
• 测量单位信息
• 测试日期

规范性引用文件

标准引用了以下文件：

• GB/T 14264《半导体材料术语》
• JJG 508-2004《四探针电阻率测试仪》
• JJF 1760-2019《硅单晶电阻率标准样片校准规范》

起草信息

标准由中国光伏行业协会标准化技术委员会归口，由晶澳太阳能、中国电子技术标准化研究院等多家光伏企业共同起草，主要起草人包括许志卫、刘晓娜等13位专家。

注意事项

标准特别指出文件中可能涉及专利内容，但发布机构不承担识别专利的责任。
