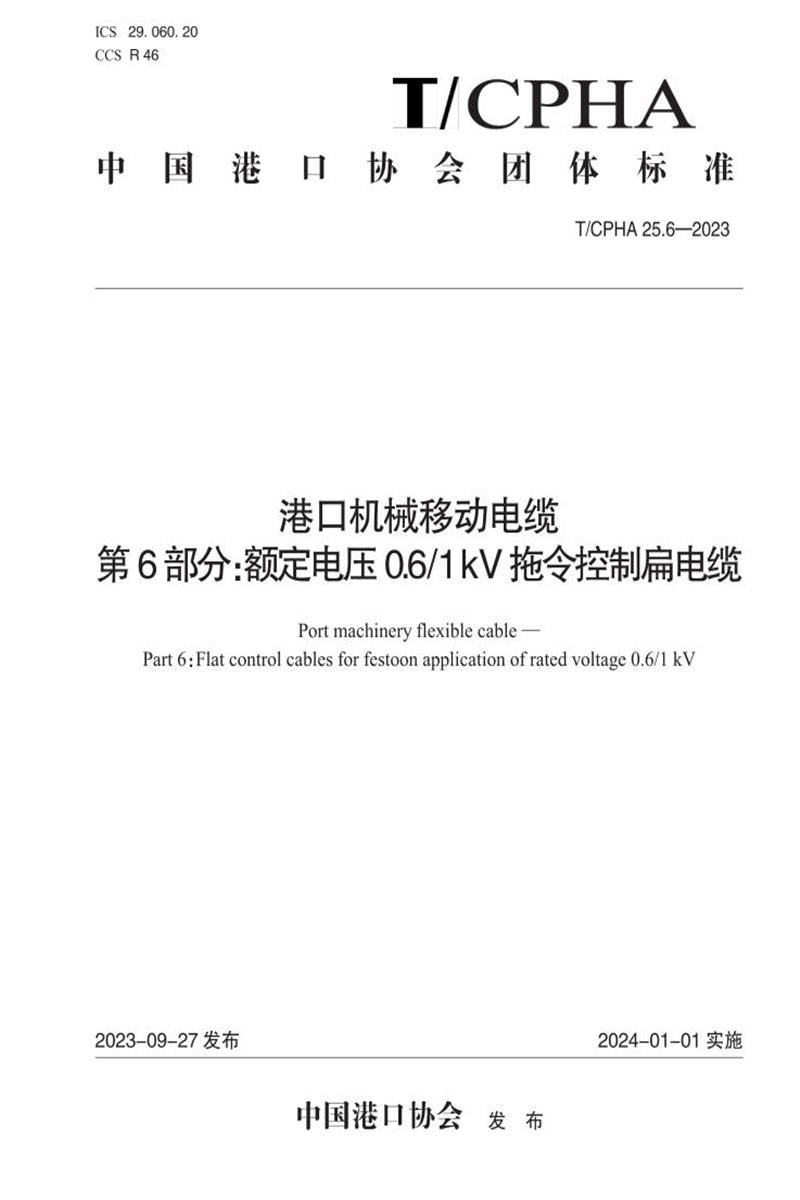

T/CPHA 25.6-2023 港口机械移动电缆 第6部分：额定电压0.6 1 kV拖令控制扁电缆

T/CPHA 25.6-2023《港口机械移动电缆 第6部分:额定电压0.6/1kV拖令控制扁电缆》主要内容总结

一、标准概述

该标准是中国港口协会团体标准，属于《港口机械移动电缆》系列标准的第6部分，专门针对额定电压0.6/1kV拖令控制扁电缆的技术规范。标准编号为T/CPHA 25.6-2023，按照GB/T1.1-2020《标准化工作导则》起草。

二、适用范围

本文件适用于港口机械移动电缆中额定电压0.6/1kV拖令控制扁电缆的生产、检验和使用，包括两种主要类型：

• 拖令控制扁电缆
• 拖令屏蔽控制扁电缆

三、产品结构与型号

1. 结构类型

标准规定了两种电缆结构：

1. 拖令控制扁电缆
2. 拖令屏蔽控制扁电缆

2. 型号规格

• ​​GJTKBEF-0.6/1kV​​：乙丙绝缘橡胶护套拖令控制扁电缆
• ​​GJTKBEPF-0.6/1kV​​：乙丙绝缘铜丝编织屏蔽橡胶护套拖令屏蔽控制扁电缆

四、技术要求

1. 导体要求

• 导体表面可包覆隔离层
• 20℃导体直流电阻需符合标准规定

2. 绝缘要求

• 材料：乙丙橡胶
• 绝缘标称厚度：0.5mm
• 需通过老化前拉力、空气箱老化、热延伸和耐臭氧等试验

3. 金属屏蔽层

• 铜丝编织屏蔽需符合密度要求

4. 外护套

• 材料：5GM3橡胶
• 需满足人工气候老化、盐雾、耐酸碱、低温等性能要求
• 厚度要求：平均值不小于标称值，最薄厚度不小于标称值的80%-0.2mm

5. 成品电缆要求

• 外形尺寸符合规定范围
• 最小弯曲半径为电缆短边外形尺寸的12倍
• 需通过交流电压、拖链、阻燃等试验

五、检验规则

标准规定了详细的检验项目，包括：

1. 型式检验

包含所有技术要求项目的全面检验

2. 出厂检验

分为：

• 例行检验：20℃导体直流电阻、绝缘电阻常数、交流电压试验
• 抽样检验：电缆外形尺寸、热延伸试验等

六、标志、包装、运输和贮存

按照T/CPHA 25.1《港口机械移动电缆 第1部分:总则》的规定执行。

七、附录信息

标准附录中提供了详细的规格参数表：

1. 拖令控制扁电缆规格参数

包括3×1.5mm²至42×2.5mm²多种规格的详细尺寸要求

2. 拖令屏蔽控制扁电缆规格参数

包括6×(2×0.5)mm²至7×(2×1)mm²等规格的详细尺寸要求

八、特殊说明

1. 标准可能涉及专利，发布机构不承担识别专利责任
2. 起草单位包括上海蓝昊电气、交通运输部水运科学研究院等多家单位
3. 主要起草人包括钱章兴、王兵兵等专业人士

该标准为港口机械用移动电缆提供了统一的技术规范，有利于提高产品质量和标准化程度，促进港口机械电缆的维护和更换工作。
