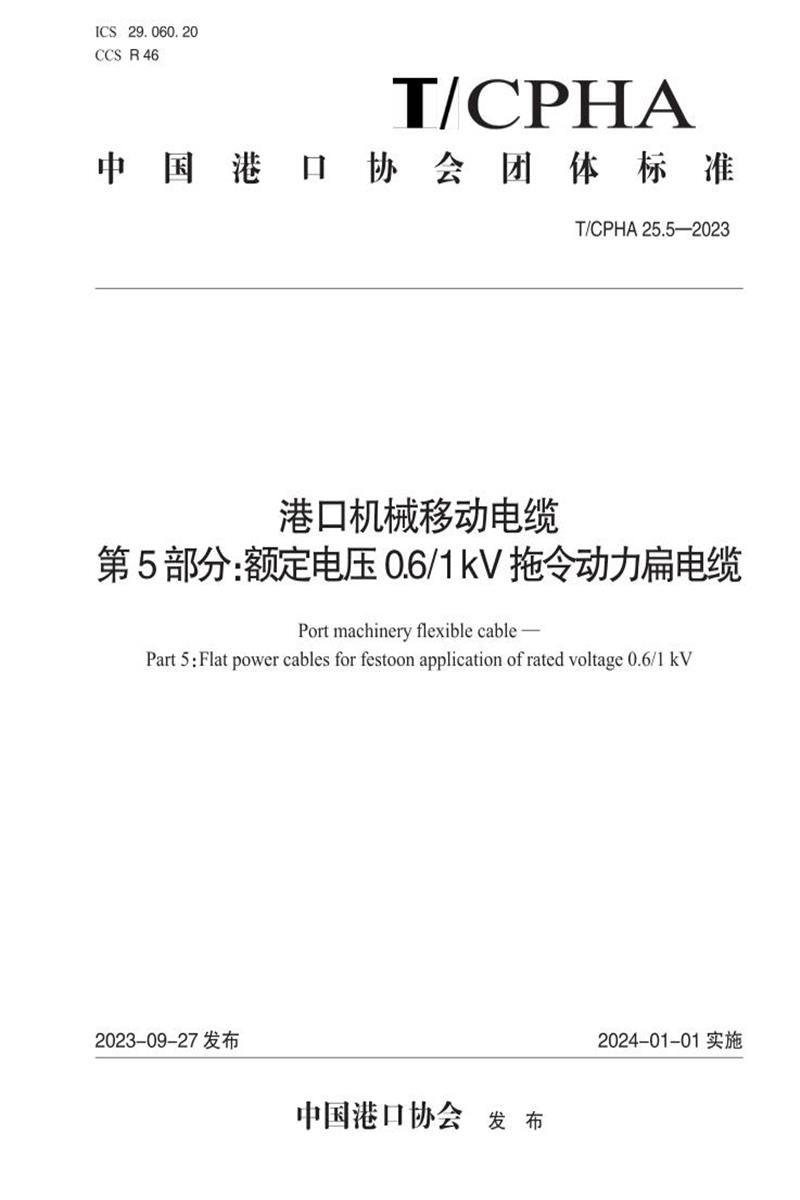

T/CPHA 25.5-2023港口机械移动电缆标准总结
一、标准概述
T/CPHA 25.5-2023是中国港口协会发布的团体标准，属于《港口机械移动电缆》系列标准的第5部分，专门针对额定电压0.6/1kV拖令动力扁电缆的生产、检验和使用进行规范。该标准于2023年发布，由上海蓝昊电气股份有限公司等单位起草。
二、适用范围
本文件适用于港口机械移动电缆中额定电压0.6/1kV拖令动力扁电缆的生产、检验和使用，包括两种主要类型：
- 拖令动力扁电缆
- 拖令屏蔽动力扁电缆
三、电缆结构与型号
1. 电缆结构
电缆结构分为两种：
- 拖令动力扁电缆：包含动力线导体、动力线绝缘、加强筋和护套
- 拖令屏蔽动力扁电缆：在上述结构基础上增加屏蔽层
2. 电缆型号
- GJTDBEF-0.6/1kV：乙丙绝缘橡胶护套拖令动力扁电缆
- GJTDBEPF-0.6/1kV：乙丙绝缘铜丝编织屏蔽橡胶护套拖令动力扁电缆
四、规格与参数
1. 拖令动力扁电缆规格
- 导体芯数：4芯、5芯、7芯
- 标称截面积：4mm²至120mm²
- 绝缘标称厚度：0.8mm至1.5mm
- 加强筋标称厚度：1.5mm至2.0mm
- 外护套厚度：1.9mm至3.9mm
- 电缆外形尺寸范围：长边22.1mm~99.8mm，短边7.3mm~26.6mm
2. 拖令屏蔽动力扁电缆规格
参数与普通型类似，但外护套厚度和外形尺寸略大
五、技术要求
1. 导体要求
- 符合T/CPHA 25.1中导体的规定
- 导体表面可包覆隔离层
2. 绝缘要求
- 材料符合标准规定
- 厚度符合表2~表3要求
- 电阻常数符合标准规定
3. 金属屏蔽层
4. 外护套要求
- 材料符合5GM3要求
- 需通过人工气候老化、盐雾、耐酸碱、低温等性能测试
- 厚度平均值不小于标称值，最薄厚度不小于标称值的80%-0.2mm
5. 成品电缆要求
- 外形尺寸符合规定
- 通过交流电压、负重、拖链等测试
- 阻燃性能符合GB/T 19666规定
- 最小弯曲半径为电缆短边外形尺寸的12倍
六、试验方法
标准详细规定了各项性能的试验方法，包括：
- 导体测试：单线直径测量、直流电阻测试
- 绝缘测试：机械性能、厚度测量、电阻常数测量
- 金属屏蔽层密度测试
- 外护套测试：机械性能、人工气候老化、盐雾、耐酸碱、低温等
- 成品电缆测试：外形尺寸、交流电压、负重、拖链、阻燃等
七、检验规则
检验分为三种类型：
- 型式检验：全面检验所有项目
- 出厂检验：包括例行检验和抽样检验
- 具体检验项目详见标准表4
八、标志、包装、运输和贮存
符合T/CPHA 25.1中的相关规定，确保产品在运输和储存过程中的质量安全。
九、标准特点
- 系统性强：作为港口机械移动电缆系列标准的第5部分，与其他部分共同构成完整体系
- 技术指标详细：对电缆的各项参数和性能要求做出了具体规定
- 测试方法全面：涵盖了从原材料到成品的各项性能测试
- 实用性强：针对港口机械特殊使用环境制定了专门的技术要求
