三维内窥镜摄像系统三维视觉性能检测方法标准总结

1. 标准概述

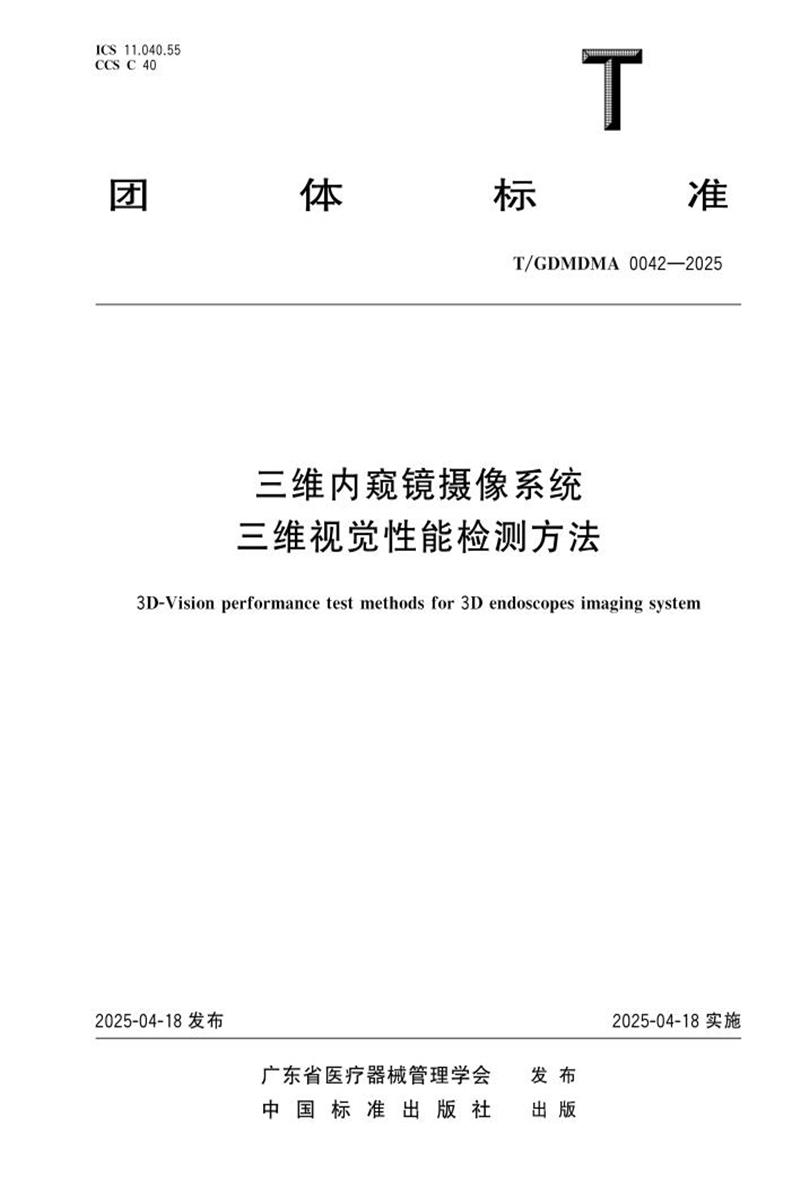

T/GDMDMA 00422025《三维内窥镜摄像系统三维视觉性能检测方法》是由广东省医疗器械管理学会发布的团体标准，规定了三维内窥镜摄像系统主要三维视觉性能指标的要求和相应的检验方法。该标准将于2025年4月18日实施，由中国标准出版社出版。

2. 适用范围

本文件适用于三维内窥镜摄像系统的三维视觉性能检测，但不适用于二维内窥镜摄像系统搭配三维转换器的三维视觉性能检测。

3. 主要术语定义

标准中明确定义了17个关键术语：

1. ​​内窥镜​​：通过自然孔道或外科切口进入人体腔内的医疗器械
2. ​​三维内窥镜摄像系统​​：通过双成像光路获得两路视场差影像的系统
3. ​​对角线视场角​​：画面充满视场时对角线两端与镜头中心连线的夹角
4. ​​视觉分辨率​​：显示器上再现的测试图中黑白线条能被人眼分辨的空间频率
5. ​​双目焦面一致性​​：左右目影像焦面重合度的指标
6. ​​影像延迟​​：摄像系统显示画面与实际之间的时间差

4. 性能指标要求

标准规定了12项关键性能指标及其要求：

1. ​​对角线视场角差异​​：实测值不大于制造商标称值
2. ​​视场中心高度差异​​：实测值不大于标称值
3. ​​画面旋转角度差异​​：实测值不大于标称值
4. ​​视觉分辨率差异​​：实测值不大于标称值
5. ​​几何失真差异​​：实测值不大于标称值
6. ​​色度偏差​​：实测值不大于标称值
7. ​​画面亮度差异​​：实测值不大于标称值
8. ​​双目焦面一致性​​：实测值不小于标称值
9. ​​双目影像延迟​​：实测值不大于标称值
10. ​​双目影像延迟差异​​：实测值不大于标称值
11. ​​双目影像曝光收敛时间差异​​：实测值不大于标称值
12. ​​帧频率​​：实测值应在标称值±1Hz范围内

5. 试验条件要求

1. ​​环境要求​​：满足设备工作条件
2. ​​暗室要求​​：环境照度小于1lx
3. ​​光源要求​​：D65光源色温6500K±200K
4. ​​照度均匀性​​：测试图卡上任何一点照度与中心照度差不大于10%

6. 详细检测方法

6.1 对角线视场角差异检测

使用视场角测试卡(YY0068.1-2008附录A)，计算左右图像对角线视场角差异：

计算公式：
\Delta W= 2\times\left|W_{L}-W_{R}\right|/\left(W_{L}+W_{R}\right)\times 100\%

6.2 视场中心高度差异检测

使用视场匹配测试卡，测量左右画面中心交点在垂直方向的像素位置差异：

计算公式：
\delta p=\left|P_l-P_r\right|

6.3 画面旋转角度差异检测

使用视场匹配测试卡，计算左右画面旋转角度差异：

计算公式：
\delta\theta=\left|\begin{array}{l}\theta_{L}-\theta_{R}\end{array}\right|

6.4 视觉分辨率差异检测

使用ISO 12233分辨率测试卡，按照GB/T 19953-2005测试左右目水平分辨率差异：

计算公式：
R=2\times\left|R_L-R_R\right|/\left(R_L+R_R\right)\times 100\%

6.5 几何失真差异检测

使用16×9方格几何失真测试卡，计算左右目几何失真差异：

计算公式：
\Delta PHD=\mid PHD_L-PHD_R\mid

6.6 色度偏差检测

使用色彩测试图卡，测量24个色块的CIE 1976 Lab*色彩空间差异：

计算公式：
E^* a^* b^*=\sqrt{\left(\Delta L^*\right)^2+\left(\Delta a^*\right)^2+\left(\Delta b^*\right)^2}

6.7 画面亮度差异检测

使用中心亮度测试卡，测量左右画面亮度差异：

计算公式：
\delta Y=2\times\left|Y_L-Y_R\right|/\left(Y_L+Y_R\right)\times 100\%

6.8 双目焦面一致性检测

使用ISO 12233分辨率测试卡，计算焦面一致度相关系数：

计算公式：
F C P F=\frac{K_A}{K_B}

6.9 双目影像延迟及其差异检测

使用LED面光源和光电探测器系统，测量左右目影像延迟时间差异：

计算公式：
\Delta T_{d}=\left|\begin{array}{c}T_{dr}-T_{dl}\end{array}\right|

6.10 双目影像曝光收敛时间差异检测

使用LED面光源亮度变化测试系统，测量曝光和收敛时间差异：

计算公式：
\Delta T_{e}=\left|T_{cl}-T_{er}\right|
\Delta T_{c}=\left|T_{cl}-T_{cr}\right|

6.11 帧频率检测

使用可调频率LED灯板系统，测量左右目帧频率：

7. 参考文献

标准引用了YY0068.1-2008《医用内窥镜硬性内窥镜第1部分：光学性能及测试方法》作为参考依据。
