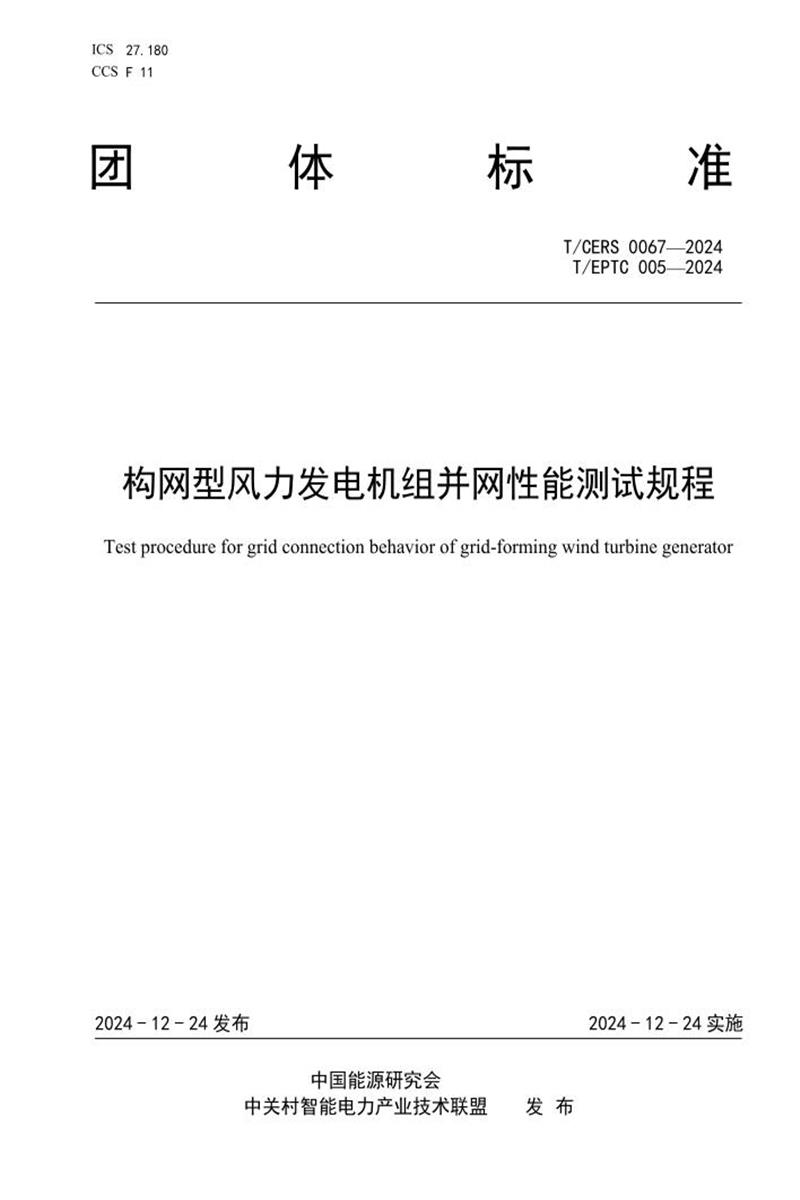

《构网型风力发电机组并网性能测试规程》主要内容总结

1. 标准概述

该标准由中国能源研究会提出，电能技术专业委员会归口，主要起草单位包括国网冀北电力有限公司电力科学研究院等多家单位。标准规定了构网型风力发电机组(简称构网型风电机组)并网性能测试的内容、设备、程序和报告要求，适用于并入10kV及以上电压等级电网的构网型风电机组。

2. 术语定义

标准明确定义了多个关键术语，包括：

• ​​构网型风电机组​​：通过模拟同步机电压源特性实现与电网同步的风力发电机组
• ​​风电机组孤网运行​​：脱离大电网的独立带负荷运行状态
• ​​机端短路比(SCR)​​：升压变压器低压侧系统短路容量与风电机组额定容量之比
• ​​黑启动​​：系统失电后不依赖外部帮助自行启动运行的能力

3. 测试装置要求

标准详细规定了两种电网模拟装置拓扑：

1. ​​电力电子拓扑​​：适用于电网适应性、惯量与一次调频、阻抗特性测试
2. ​​阻抗分压拓扑​​：适用于故障穿越测试

装置技术要求包括：

• 额定容量不小于被测机组容量（故障测试时宜≥3倍）
• 频率输出步长≤0.01Hz
• 电压输出步长≤0.5%Un
• 频率变化率偏差±0.01Hz/s

4. 核心测试内容

标准规定了10大类测试项目：

4.1 电网适应性测试

包括电压偏差、频率偏差、三相不平衡、闪变、谐波/间谐波、电网强度适应性和相位跳变测试。其中电网强度测试需在SCR=10(强电网)、1.5(弱电网)、1.1(极弱电网)三种条件下进行。

4.2 故障电压穿越测试

• 低电压穿越：测试0.2p.u.电压跌落下的响应
• 高电压穿越：测试1.3p.u.电压骤升下的响应
• 连续穿越：模拟换相失败和直流闭锁引发的连续电压故障

4.3 动态响应测试

• ​​惯量响应​​：测试频率变化率0.1-2.0Hz/s时的有功调节能力
• ​​一次调频​​：测试48-51.5Hz频率范围内的调节特性
• ​​无功调压​​：测试0.9-1.1p.u.电压变化时的无功支撑能力

4.4 阻抗特性测试

通过注入1-1250Hz扰动信号，测量正/负序阻抗特性，评估机组与电网的交互稳定性。

4.5 特殊运行能力测试

• ​​过载能力​​：验证机组短时过电流承受能力
• ​​孤网运行​​：包括孤网切换和负荷扰动测试
• ​​黑启动​​：包括自建压启动和预同步并网测试

5. 测试程序

标准制定了详细的测试流程，分为空载测试和负载测试两个阶段：

1. ​​空载测试​​：验证电网模拟装置输出参数的准确性
2. ​​负载测试​​：在实际运行条件下验证机组性能

测试需记录的关键数据包括：

• 变压器高/低压侧三相电压、电流、频率
• 机组运行状态、转速、桨距角、风速
• 各项性能指标的计算结果

6. 测试报告

标准附录A提供了完整的报告格式模板，要求包含：

1. 机组基本信息（型号、额定参数、主要部件）
2. 测试条件（环境、装置参数）
3. 详细测试结果数据表
4. 性能指标计算值（响应时间、调节偏差等）
5. 测量不确定度评估

7. 创新点

该标准的突出特点包括：

1. 首次系统规范了构网型风电机组的测试方法
2. 增加了电网强度适应性、阻抗特性等新型测试项目
3. 强化了对黑启动、孤网运行等电网支撑能力的考核
4. 细化了不同电网强度条件下的测试要求

该标准的实施将有助于提升构网型风电机组的并网性能，促进高比例新能源电力系统的安全稳定运行。
