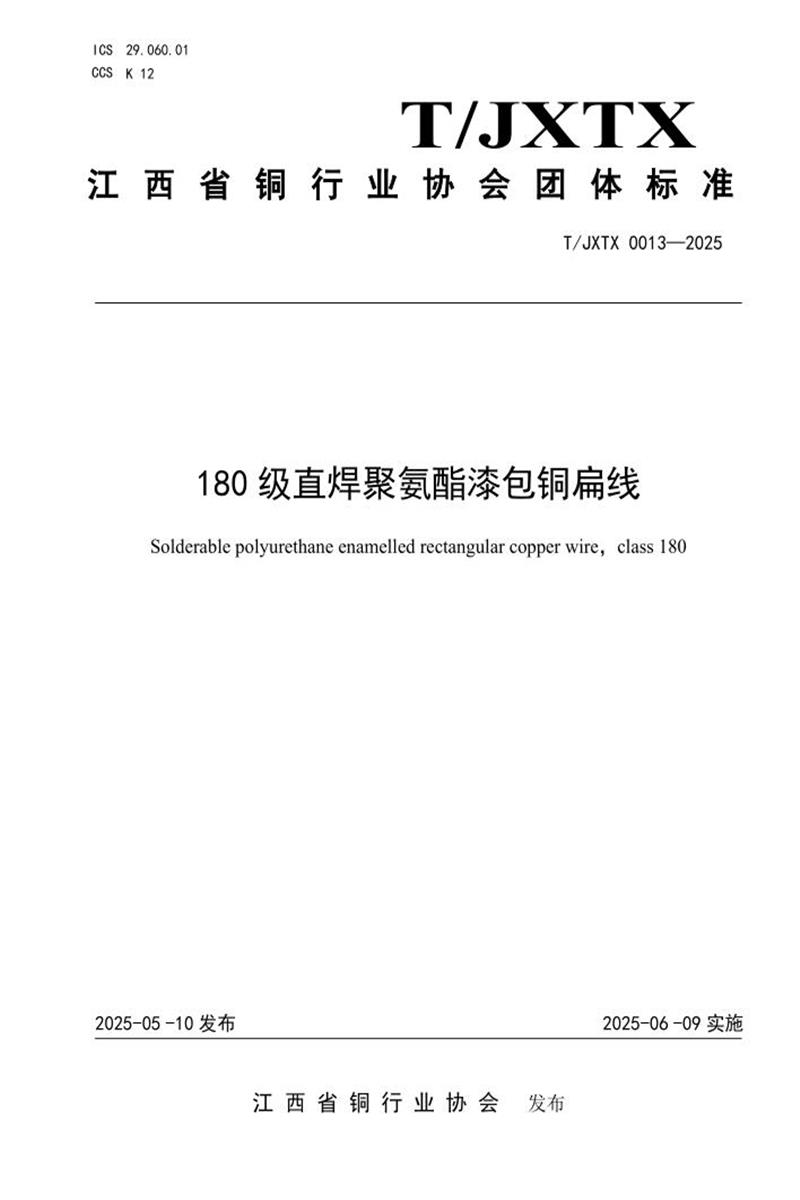

根据T/JXTX 0013-2025《180级直焊聚氨酯漆包铜扁线》团体标准，主要内容总结如下：
一、适用范围
- 产品定义：180级直焊聚氨酯漆包铜扁线（热级180，最小温度指数180℃，热冲击温度≥200℃）。
- 导体尺寸：
- 宽边：0.50mm～7.00mm；
- 窄边：0.08mm～1.00mm；
- 宽/窄比：1.5:1～30:1。
- 漆膜等级：适用于1级（漆膜厚度0.010～0.040mm）和2级（漆膜厚度0.020～0.060mm）。
二、核心要求
1. 外观
漆膜光滑连续，无斑纹、气泡、杂质。
2. 尺寸公差
- 导体公差（单位：mm）：
| 尺寸类型 |
范围 |
公差 |
| 窄边 |
≤1.00 |
±0.009 |
| 宽边 |
≤2.50 |
±0.030 |
| 宽边 |
2.50～7.00 |
±0.060 |
- 圆角半径：0.5×窄边尺寸，公差±25%。
- 外形尺寸：
- 最小值 = 导体最小尺寸 + 最小漆膜厚度；
- 最大值 = 导体最大尺寸 + 最大漆膜厚度。
3. 性能指标
- 电阻：20℃时电阻值 ≤ 按最小截面积（考虑公差和圆角）计算的理论值（电阻系数1/58 Ω·mm²/m）。
- 机械性能：
- 伸长率 ≥30%；
- 回弹角 ≤5°；
- 附着性（拉伸10%后）：绝缘脱离距离 < 导体宽边尺寸。
- 热性能：
- 热冲击（拉伸15%后，200℃烘烤30min）：漆膜无开裂。
- 耐化学性：
- 电性能：
- 击穿电压（单位：V）：
| 等级 |
室温（最小） |
高温180℃（最小） |
| 1级 |
1000 |
750 |
| 2级 |
1500 |
1000 |
- 针孔数 ≤1个。
- 直焊性：
- 焊锡温度（390±5）℃，浸入时间≤2秒；
- 镀锡后表面光滑，无针孔、气泡、漆膜残渣。
三、试验方法
- 按 GB/T 4074系列标准执行（如尺寸、电阻、机械性能等），部分项目补充要求：
- 针孔试验：1m试样浸入0.2%食盐水（含酚酞），加12V直流电压1min。
- 直焊性：200mm试样垂直浸入锡铅焊料（60/40），390℃下2秒。
- 热冲击：试样拉伸15%后，200℃烘烤30min。
四、检验规则
- 检验类型：
- 抽样试验：外观、尺寸、电阻、伸长率、回弹角、附着性、热冲击、击穿电压、针孔试验、直焊性。
- 型式试验：包含所有项目（耐溶剂必检）。
- 验收规则：
- 出厂需附合格证；
- 抽检不合格时加倍复检，仍不合格则100%检验；
- 用户异议期：外观尺寸1个月，其他质量3个月。
五、包装与贮存
- 包装：
- 线盘/容器防潮防损，标签含厂名、型号、规格、日期、标准号、长度/重量；
- 多线段包装需标明各段长度。
- 运输：环境清洁干燥，避免与腐蚀性物质混运。
- 贮存：
- 温度-10℃～40℃，湿度≤75%；
- 贮存期超1年需重新检验。
六、随行文件
每批产品需提供：
- 成品检验报告；
- 质量合格证（含型号、规格、批号、重量、检验日期）。
七、订货单内容
需注明：产品名称、代号（如QHAB-1/180）、净重/长度、耐溶剂要求（若需）、标准号（T/JXTX 0013）。
注：标准由江西省铜行业协会归口，主要起草单位包括江西中易微连新材料科技、鹰潭市检验检测认证院等，技术指标严格匹配180级热稳定性及直焊工艺需求。
