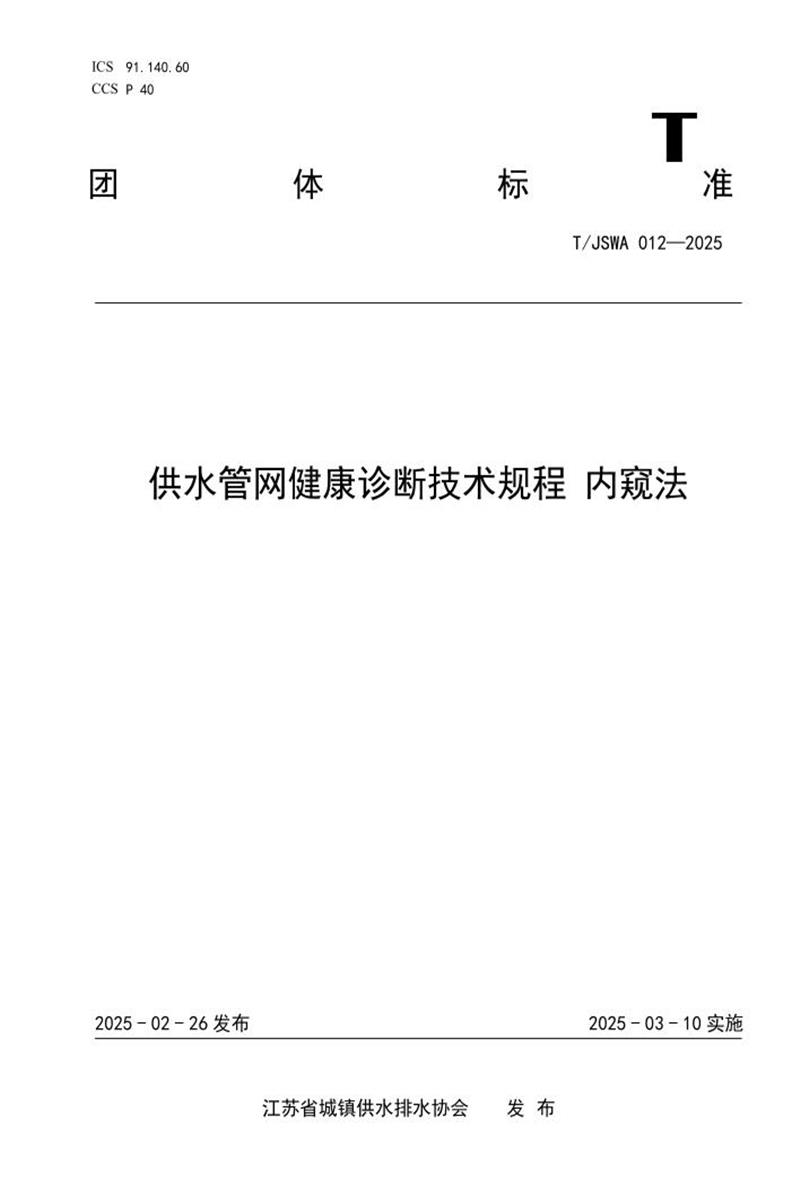

以下是对《供水管网健康诊断技术规程 内窥法》（T/JSWA 012-2025）核心内容的详细总结：
1. 范围
- 适用对象：DN100及以上口径的供水管道。
- 技术内容：规定基于内窥技术的检测要求、流程、诊断方法及报告规范。
2. 规范性引用文件
- 引用9项国家标准和行业规范，包括：
- GB/T 17219（输配水设备安全性评价）
- GB 55018-2021（工程测量安全规范）
- CJJ 207（供水管网运行维护规程）
- GB 14930.2（消毒剂卫生标准）等。
3. 检测要求
一般规定
- 资质要求：检测单位需具备技术能力，设备需有合格证、涉水卫生许可证及有效校准证书。
- 安全要求：
- 不得影响水质和管网运行安全；
- 作业需符合工程测量安全规范（GB 55018）；
- 数据存储使用需满足安全要求；
- 现场人员≥2人，全程监督。
设备功能
- 组成：检测仪器、操作平台、数据记录系统。
- 核心功能：
- 搭载声学/光学仪器，防水等级≥IP68；
- 实时高清视频（≥1080p，200万像素摄像头）；
- 漏点检出能力（0.02L/min@0.1MPa）；
- 定位误差≤0.5m，深度感知≥7m（DN300+）/3m（DN100-300）；
- 适应流速0.2-1.5m/s（大管径）/0.2-1.0m/s（小管径）。
- 通过能力：
- DN300+管道：累计过弯≥270°，可通过非连续蝶阀；
- DN100-300管道：累计过弯≥135°。
检测流程
- 前期准备：
- 收集管道资料（管径、埋深、材质等）；
- 现场踏勘（环境、井位、淤积情况）；
- 制定方案（含应急处置预案）。
- 实施步骤：
- 设备投放前消毒（符合GB 14930.2）；
- 带压检测，禁止破坏管道结构；
- 同步判读数据，记录异常（漏水、气囊、腐蚀等）。
- 终止条件：设备污染、缆绳断裂、影响水质安全等需立即停止。
4. 诊断要求
缺陷分类与评级
- 缺陷类型：淤积、腐蚀、异物、漏点。
- 等级划分（共Ⅳ级）：
| 缺陷 |
判定标准 |
等级 |
| 淤积 |
沉积厚度＞管径10% |
Ⅳ |
| 腐蚀 |
管瘤严重导致过水断面损失大 |
Ⅳ |
| 异物 |
过水断面损失＞15% |
Ⅳ |
| 漏点 |
漏量＞3m³/h |
Ⅳ |
管段健康评估
- 缺陷参数D：取管段最严重缺陷分值（公式：
D = P_max）。
- 叠加计算：纵向6m内多缺陷分值叠加（上限10分）。
- 健康等级与建议：
| D值 |
健康等级 |
处理建议 |
| D≤1 |
Ⅰ |
基本完好，监控潜在风险 |
| 1<D≤4 |
Ⅱ |
列入改造计划 |
| 4<D≤7 |
Ⅲ |
短期内可能破坏，尽快修复 |
| D>7 |
Ⅳ |
已/即将破坏，立即修复 |
5. 诊断报告
- 必备内容：
- 检测概况（范围、方法、设备、人员）；
- 管段检测成果（缺陷统计、D值、健康等级）；
- 质量控制记录；
- 处理措施建议。
- 附录表单：
- 表A.1：管段基本信息（管材、管径、长度等）；
- 表A.2：现场踏勘记录（环境示意图、检测方向）；
- 表A.3：检测详细记录（缺陷位置、类别、等级）。
- 签署要求：供水企业、检测单位、监督单位三方签字确认。
6. 其他关键点
- 卫生安全：设备材料需符合GB/T 17219，消毒流程按GB 14930.2执行。
- 技术先进性：支持气囊检测、姿态感知、漏点精准定位。
- 区域性特征：由江苏省城镇供水排水协会主导，苏州多家水务企业参与起草。
总结：该规程系统规范了供水管道内窥检测的技术要求、缺陷量化评级方法及健康风险处置策略，强调设备性能、作业安全和数据精准性，为管网维护提供标准化依据。
