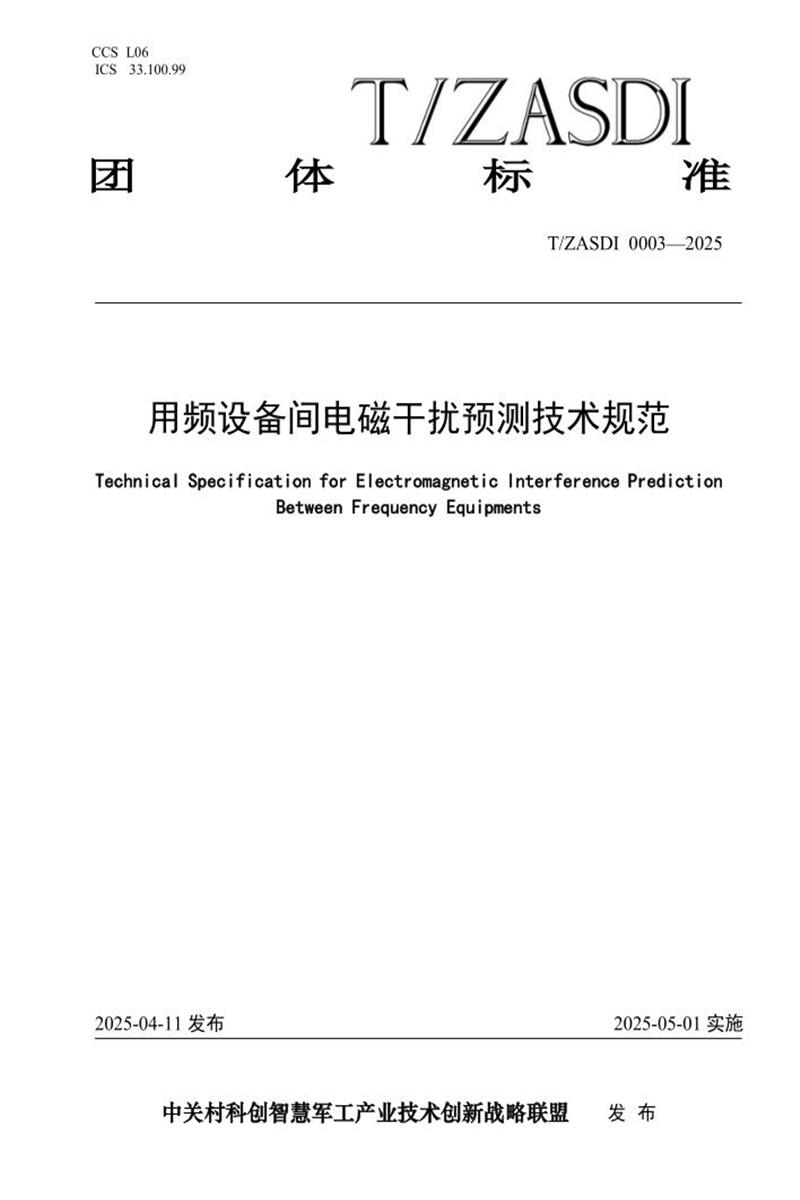

T/ZASDI 0003-2025 用频设备间电磁干扰预测评估技术规范

以下是《T/ZASDI 0003-2025 用频设备间电磁干扰预测技术规范》的详细内容总结：

​​一、标准概述​​

1. ​​标准性质​​

   • 团体标准，由中关村科创智慧军工产业技术创新战略联盟发布。
   • 发布日期：2025年4月11日，实施日期：2025年5月1日。
   • 归口单位：中关村科创智慧军工产业技术创新战略联盟。

2. ​​目的与适用范围​​

   • 规定用频设备间电磁干扰（EMI）预测的方法、流程和技术要求。
   • ​​适用对象​​：需进行电磁兼容性（EMC）分析的用频设备（如雷达、通信设备等）。

3. ​​核心内容框架​​

   • ​​基础定义​​（术语、缩略语）
   • ​​预测流程​​（仿真对象→参数输入→干扰余量计算→干扰预测）
   • ​​技术模型​​（发射机、接收机、天线、传播、时序模型）
   • ​​附录​​（参数列表、建模方法、仿真示例）

​​二、关键术语与定义​​

1. ​​核心术语​​（依据GJB 72A-2002及本标准补充）：

   • ​​发射机模型​​：描述发射功率、谐波特性等参数。
   • ​​接收机模型​​：描述敏感度阈值、频率选择性等参数。
   • ​​干扰余量（IM）​​：衡量干扰可能性的关键指标（单位：dB），分为四类：
     • ​​基波干扰余量（FIM）​​：发射基波 vs 接收基波。
     • ​​发射机干扰余量（TIM）​​：发射基波 vs 接收乱真响应。
     • ​​接收机干扰余量（RIM）​​：发射乱真输出 vs 接收基波。
     • ​​杂波干扰余量（SIM）​​：发射乱真输出 vs 接收乱真响应。
   • ​​干扰判断规则​​：
     • ​​IM < -6 dB​​：基本不干扰。
     • ​​-6 dB ≤ IM ≤ 0 dB​​：临界干扰。
     • ​​IM > 0 dB​​：可能干扰。

2. ​​缩略语​​：

   • EMC（电磁兼容）、EMI（电磁干扰）、FIM/TIM/RIM/SIM（四类干扰余量）。

​​三、电磁干扰预测流程​​

​​1. 确定仿真对象（7.1）​​

• 明确电磁兼容三要素：
  • ​​发射源​​（发射机+发射天线）
  • ​​耦合路径​​（传播模型）
  • ​​敏感源​​（接收机+接收天线）

​​2. 参数输入（7.2）​​

• ​​发射机参数​​（附录A.1）：
  • 基本属性（名称、位置）
  • 设计参数（功率、频率范围、带宽、调制类型等）。
• ​​接收机参数​​（附录A.2）：
  • 基本属性、设计参数（灵敏度、动态范围、噪声系数等）。
• ​​天线参数​​（附录A.3）：
  • 辐射特性（增益、波束宽度、极化方式）、位置姿态。

​​3. 干扰余量计算（7.3）​​

• ​​核心公式​​：
  IM = P_T + G_T - L_{TR} + G_R - P_R + CF
  • P_T：发射功率（dBm）
  • G_T：发射天线增益（dB）
  • L_{TR}：传播损耗（自由空间衰减，dB）
  • G_R：接收天线增益（dB）
  • P_R：接收机敏感度阈值（dBm）
  • CF：频率/时序修正系数（dB）

​​4. 干扰预测步骤（7.4）​​

• ​​（1）快速分析​​（频率预筛选）：

  • 假设频率范围：发射/接收乱真频率为基频的0.1~10倍。
  • 通过频率关系判断干扰类型（表1）：

    ​​条件​​	​​干扰类型​​
    \|f_T - f_R\| < 0.2 f_R	基波干扰
    0.1 f_R < f_T < 10 f_R	发射机干扰
    0.1 f_T < f_R < 10 f_T	接收机干扰
    0.1 f_T < 10 f_R 或 0.1 f_R < 10 f_T	杂波干扰

• ​​（2）幅度分析​​（初步IM计算）：

  • 计算FIM/TIM/RIM/SIM（忽略CF）。
  • 根据IM值决定是否进入下一步：
    • FIM < -6 dB → 跳过其他计算。
    • TIM/RIM > -6 dB → 需计算SIM。

• ​​（3）频率分析​​（修正系数CF）：

  • ​​调谐情况​​（\Delta f \leq (B_T + B_R)/2）：
    • CF = K \log(B_R / B_T)，K取值取决于信号类型（噪声信号K=10，脉冲信号K=20）。
  • ​​失谐情况​​（\Delta f > (B_T + B_R)/2）：
    • 考虑发射机调制边带（附录B.1.2）或接收机失谐响应（附录B.2.2）。
  • 更新IM：IM_{\text{新}} = IM_{\text{旧}} + CF.

• ​​（4）时序分析​​（最终验证）：

  • 当IM > -6 dB时，检查设备工作时序是否重叠（附录B.5）。
  • 用二进制序列表示工作时隙，按位与运算判断是否交叠（图B.8）。

• ​​（5）结果输出​​：

  • 是否干扰 + 干扰余量值（dB）。

​​四、附录核心内容​​

​​附录A（规范性）：设备参数列表​​

• ​​表A.1​​：发射机参数（必填项包括频率范围、带外抑制、调制类型）。
• ​​表A.2​​：接收机参数（必填项包括灵敏度、动态范围、噪声系数）。
• ​​表A.3​​：天线参数（必填项包括增益、波束宽度、极化方式、位置）。

​​附录B（规范性）：电磁模型建模方法​​

• ​​B.1 发射机模型​​：

  • ​​幅度模型​​（B.1.1）：谐波功率公式 P_T(f) = P_T(f_T) + A \lg(f/f_T) + B，常数A/B按频率分组取值（表B.1）。
  • ​​频率模型​​（B.1.2）：调制包络分段函数（图B.2-B.5）。

• ​​B.2 接收机模型​​：

  • ​​幅度模型​​（B.2.1）：乱真响应公式 P_R(f) = P_R(f_R) + I \lg(f/f_R) + J，常数I/J按频率分组取值（表B.2）。
  • ​​频率模型​​（B.2.2）：中频选择性公式 S(\Delta f) = 100 \lg(\Delta f / \Delta f_1).

• ​​B.3 天线模型​​：

  • 有用区判定（公式B.10-B.17）。
  • 增益计算：设计频率/极化按参数表，非设计状态按通用模型（表B.3-B.4）。

• ​​B.4 传播模型​​：自由空间衰减公式 L(f,d) = 32.44 + 20\lg f + 20\lg d。

• ​​B.5 时序模型​​：二进制序列表示工作时隙，按位与判断交叠（图B.8）。

​​附录C（资料性）：仿真分析示例​​

• ​​场景​​：发射机（5.382 GHz）与接收机（1.58 GHz）干扰预测。
• ​​步骤​​：
  1. ​​快速分析​​：判定存在发射机/接收机/杂波干扰。
  2. ​​幅度分析​​：计算TIM=8.96 dB，RIM=29.96 dB → IM=29.96 dB。
  3. ​​频率分析​​：失谐修正CF=-74.89 dB → IM更新为-44.93 dB。
  4. ​​结论​​：IM<-6 dB，不干扰。

​​五、技术特点总结​​

1. ​​系统性流程​​：覆盖从参数输入到结果输出的完整链条。
2. ​​分层分析法​​：通过频率→幅度→时序逐步筛选，减少计算量。
3. ​​模型标准化​​：提供统计模型（表B.1-B.2）和通用参数（表B.3-B.4），解决数据缺失问题。
4. ​​工程实用性​​：附录C示例演示实际应用，附录A参数表指导数据采集。

注：本标准适用于军工、航天、船舶等领域的复杂电子系统EMC设计，强调预测精度与可操作性平衡。
