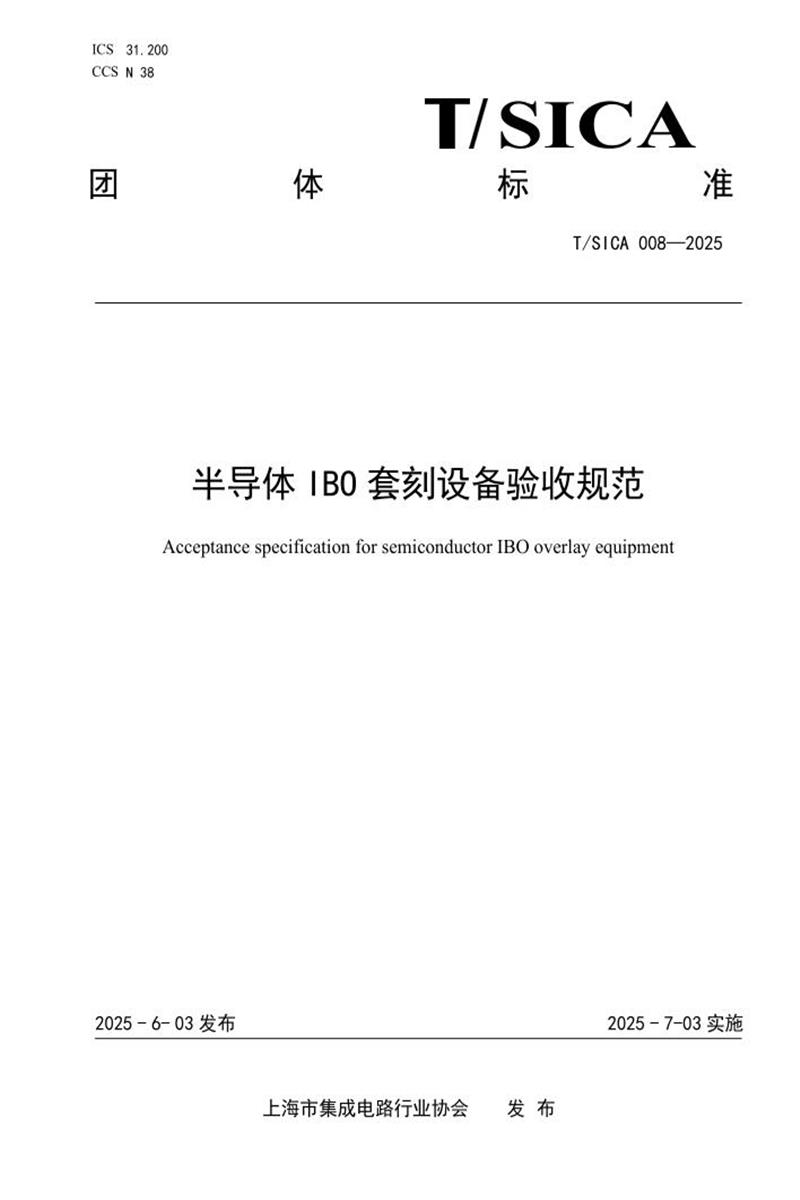

以下是对《半导体IBO套刻设备验收规范》（T/SICA 008-2025）核心内容的详细总结：
一、范围与适用性
- 范围
- 规范了半导体IBO（Image Based Overlay）套刻量测设备的验收技术要求，包括测试结构原理、验收参数及流程。
- 适用材料：
- 第一代半导体（Si、Ge）
- 第二代化合物半导体（GaAs、InP）
- 第三代半导体（SiC、GaN）
二、核心术语与定义
- 套刻量测（Overlay Measure）
- 技术节点（Technology Node）
- 芯片最小特征尺寸（如90 nm、0.18 μm）。
- 场（Shot）
三、测试图形结构与原理
- 标准套刻图形
- 类型：BIB（方框套方框）、FIF（环形套环形）、AIM（先进成像计量）。
- 尺寸要求：
- 外框尺寸：25 μm ± 5 μm
- Frame尺寸：40 μm ± 5 μm
- Frame与边界距离：>3 μm（图3-图5）。
- 非标准图形
- 小AIM（15 μm × 15 μm）和 μAIM（10 μm × 10 μm）（图6-图7）。
- 偏差矩阵设计
- 标片需包含X/Y方向从 -150 nm至+150 nm 的偏移量（步长2 nm至150 nm），共11种条件（图8-图9）。
四、设备能力分级
表1：设备型号分类与参数要求
| 参数 |
OVL1 (0.35-0.25 μm) |
OVL2 (0.18-0.11 μm) |
OVL3 (90-55 nm) |
OVL4 (45-22 nm) |
OVL5 (14 nm) |
| 晶圆尺寸 |
4/5/6/8英寸 |
6/8英寸 |
12英寸 |
12英寸 |
12英寸 |
| Precision (nm) |
4 |
1 |
0.6 |
0.3 |
0.25 |
| TIS (nm) |
5 |
2 |
0.8 |
0.35 |
0.2 |
| TIS 3σ (nm) |
6 |
4 |
0.8 |
0.4 |
0.25 |
| Match Mean (nm) |
7 |
2 |
1 |
0.5 |
0.3 |
| TMU (nm) |
10 |
4.6 |
1.4 |
0.7 |
0.46 |
五、设备验收关键参数
- 精度指标
- TIS（工具引起位移）：通过0°与180°旋转测试值计算（公式见附录A.1）。
- Precision：同一位置10次测量的3σ值。
- TMU（总测量不确定度）：综合TIS 3σ、Precision和Match Mean（公式见A.2）。
- 效率指标
- WPH（每小时晶圆产能）：计算传输、调整、测量（MAM）等时间（公式见A.3）。
- MAM（单点测量时间）：移动+聚焦+测量的耗时。
- 可靠性指标
- MTBF（平均故障间隔）、MTTR（平均修复时间）、MTBA（平均辅助间隔）。
- 碎片率：碎片数/总测试片数。
- 洁净度指标
- 金属离子污染：测试Na、Mg等11种离子含量。
- 颗粒度：传输后晶圆颗粒增加值。
六、设备验收流程
- 外观与配置检查
- 文档审核
- 参数测试
- 使用标片和产品片验证表2中所有参数（如Precision、TIS、WPH等）。
表2：验收参数与要求
| 参数 |
测试对象 |
依据 |
| Precision/TMU |
标片 |
技术协议指标 |
| WPH/MAM |
标片 |
技术协议指标 |
| MTBF/MTTR |
标片/产品片 |
SEMI E10-96标准 |
| 碎片率/金属离子 |
Dummy片 |
技术协议限值 |
七、附录核心内容
- 附录A（规范性）
- TIS公式：
TIS(x) = [X(0°) + X(180°)] / 2（Y方向同理）。
- TMU公式：
TMU = √(TIS 3σ² + Precision² + Match Mean²)。
- Uptime公式：
(Up+Lost+Test)/(Up+Lost+PM+Down+Test+Wait+Monitor)。
- 附录B（资料性）
- 标片制作：
- 图形层：氮化硅（厚度1500Å ± 50Å）。
- 灰阶差：≥80（0-255范围）。
- 排布规则：
- 6英寸晶圆≥30个Shot，间距80 μm（图B.4）。
- 晶圆边缘预留>1 cm无图形区。
八、起草单位与适用范围
- 起草单位：魅杰光电、国家集成电路创新中心、复旦大学等18家机构。
- 应用场景：适用于半导体制造中套刻量测设备的研发、生产与验收。
此规范通过标准化测试方法、参数分级和验收流程，确保设备满足不同技术节点的精度、效率及可靠性要求，为半导体制造提供关键技术支撑。
