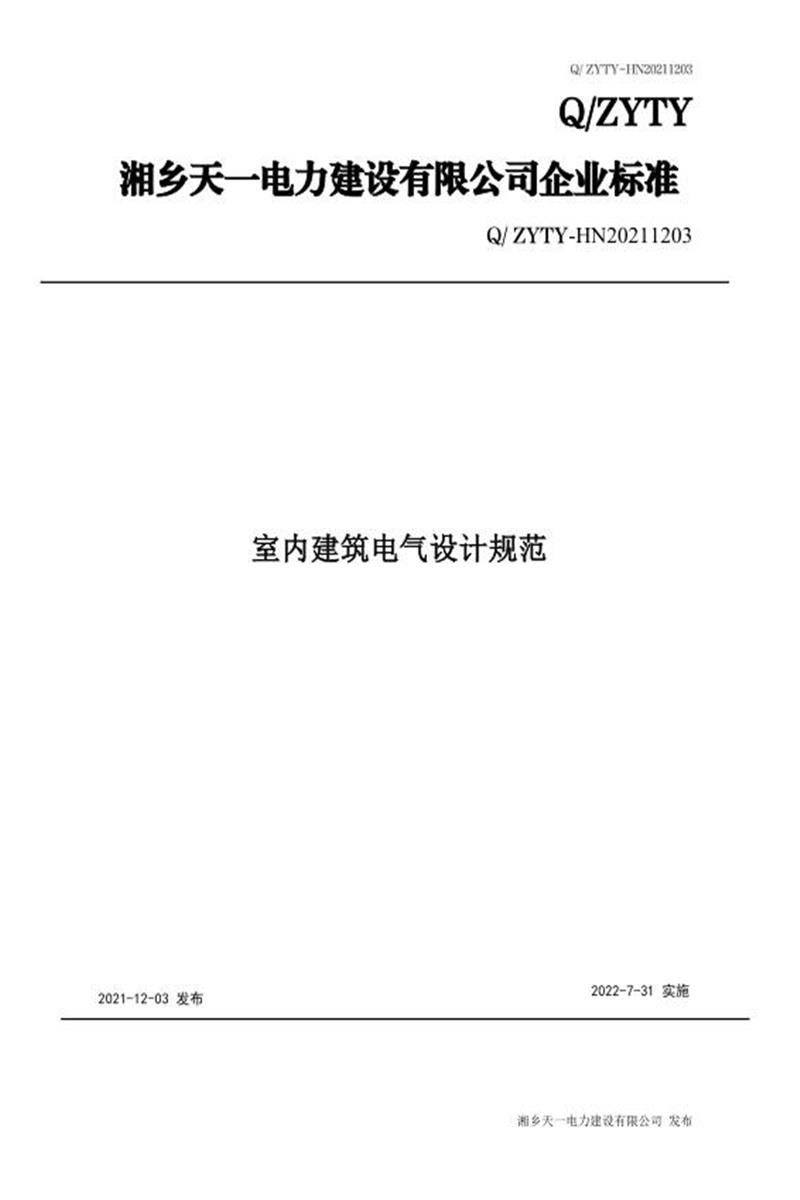

Q/ZYTY 1203-2021 室内建筑电气设计规范

以下是《湘乡天一电力建设有限公司企业标准 Q/ZYTY-HN20211203 室内建筑电气设计规范》的详细内容总结，按章节结构分类呈现：

​一、总则​

1. ​适用范围​
   适用于棚户改造项目的住宅、办公、商业及公共建筑的室内电气设计，涵盖供配电、照明、弱电等系统。
2. ​设计原则​
   • ​安全性​：符合国家电气安全标准（如GB50054），预防触电、火灾。
   • ​可靠性​：保障供电连续性，设备选型需稳定。
   • ​经济性​：优化成本，兼顾功能与节能。
   • ​灵活性​：预留扩展空间，适应未来改造。
3. ​引用标准​
   包括《低压配电设计规范》（GB50052）、《建筑照明设计标准》（GB50034）等。

​二、供配电系统​

1. ​电源进线​
   • 电压380/220V，采用TN-S接地系统，铜芯电缆敷设于防火槽盒，预留20%容量裕度。
2. ​配电室​
   • 位置优先选择低层/地下层，配备通风、温湿度监控（5℃~35℃，湿度≤80%）。
3. ​配电柜​
   • 总/分路断路器、漏电保护、电容补偿装置，标识清晰且防误操作。
4. ​电缆敷设​
   • 强电与弱电分离，耐火电缆+防火桥架，避免热源/腐蚀环境。

​三、照明系统​

1. ​设计要求​
   • 照度标准：办公区≥300lx，走廊≥100lx，采用LED节能灯具。
2. ​应急照明​
   • 疏散通道独立电源供电，持续90分钟，带故障报警功能。
3. ​智能控制​
   • 分区/定时/感应控制（如红外），公共区域夜间自动调光。

​四、插座及电器设备​

1. ​插座布局​
   • 每房至少3个五孔插座，厨房设防水插座（独立回路），卫生间距水源1.5m外。
2. ​大功率设备​
   • 空调、电热水器等专用回路，配过载保护。

​五、弱电系统​

1. ​通信系统​
   • 六类屏蔽线+光纤，机房配UPS及环境监控。
2. ​安防系统​
   • 监控覆盖公共区域（录像保存30天），门禁支持多方式识别。
3. ​消防系统​
   • 烟感/温感联动消防中心，定期测试。

​六、接地及防雷​

1. ​接地要求​
   • 设备外壳接地电阻≤1Ω，强弱电接地分离。
2. ​防雷设计​
   • 避雷针/带按GB50057设置，接地电阻＜10Ω。

​七、电气安全​

1. ​保护措施​
   • 短路/过载/漏电保护，防火封堵电缆穿墙。
2. ​人员安全​
   • 操作培训+防护装备，设备说明书必备。

​八、安装与施工​

1. ​施工规范​
   • 持证上岗，材料验收合格，强弱电间距≥30cm。
2. ​设备安装​
   • 配电柜前留1m操作空间，灯具承重3倍以上。

​九、测试与验收​

1. ​测试内容​
   • 绝缘电阻、接地电阻、功能测试（如保护装置动作）。
2. ​验收流程​
   • 四方参与（设计/施工/监理/业主），整改后复验。
3. ​文档要求​
   • 验收报告含测试数据、图纸、合格证。

​十、运行与维护​

1. ​日常管理​
   • 专人监控关键设备，备应急工具。
2. ​定期维护​
   • 每半年检查配电室接地、温湿度。
3. ​应急预案​
   • 停电/火灾演练，设备更换需兼容节能标准。

​十一、节能与环保​

1. ​节能设计​
   • 高效电机+变频器，分时/感应控制降低能耗。
2. ​能源管理​
   • 实时监测回路用电，制定节能计划。
3. ​环保措施​
   • 禁用有害材料，废旧设备合规处理。
4. ​绿色认证​
   • 鼓励太阳能/风能系统，争取绿色建筑认证。

​十二、图纸规范​

1. ​图纸类型​
   • 包括配电平面图、照明平面图、弱电系统图等10类，比例1:100或1:50。
2. ​编制要求​
   • 符号符合国标，标注清晰（如线缆规格、设备型号）。

​核心特点总结​

• ​全面性​：覆盖设计、施工、验收、运维全周期。
• ​标准化​：严格引用国标，确保合规性。
• ​智能化​：强调智能照明、能耗监测等现代技术。
• ​安全优先​：多重保护设计+应急预案。
• ​环保导向​：贯穿节能材料与可再生能源应用。
