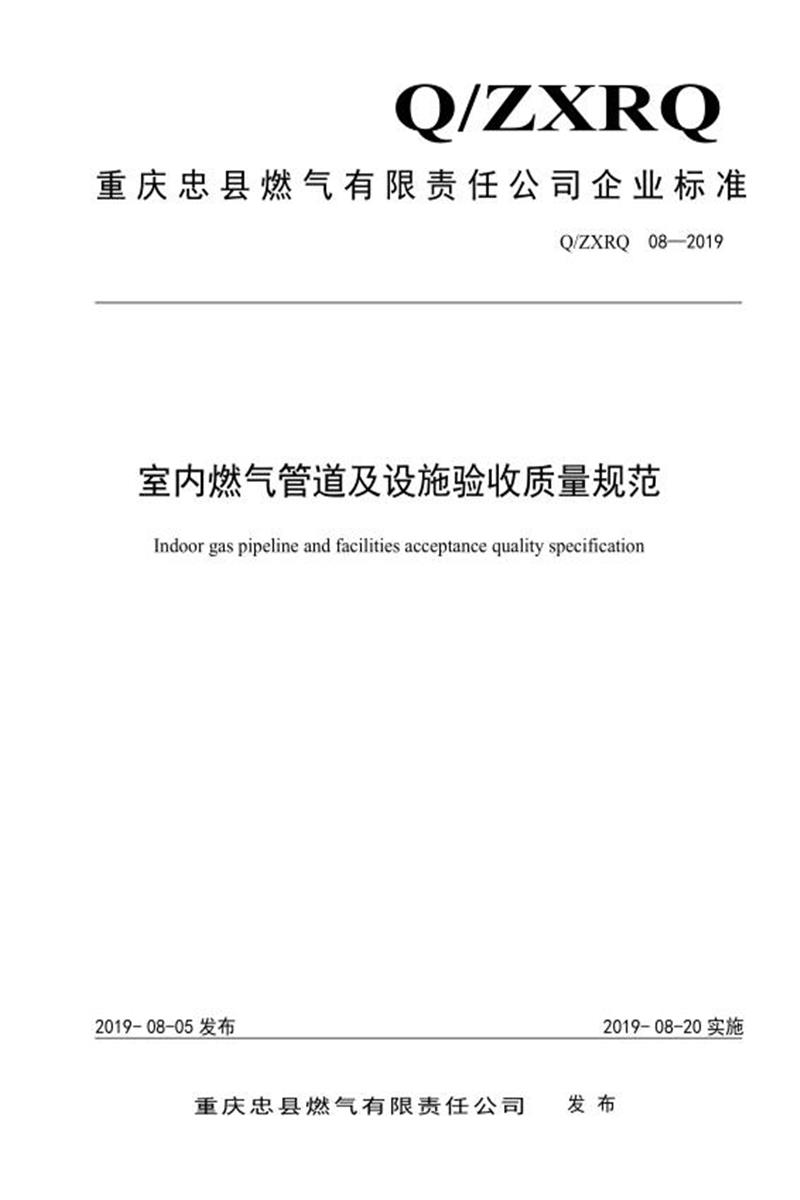

Q/ZXRQ 08-2019 室内燃气管道及设施验收质量规范

《室内燃气管道及设施验收质量规范》(Q/ZXRQ 08-2019) 的主要内容包括以下几个核心方面，尽可能详细地总结如下：

​​一、 目的与范围 (前言 & 1范围)​​

1. ​​目的：​​ 规范民用建筑（居民和公共建筑）室内燃气管道及设施的安装、检查与验收，保障用户生命财产和公共安全，维护燃气经营者和用户的合法权益，防止和减少燃气安全事故。
2. ​​适用范围：​​ 适用于民用建筑（居民用气和公共建筑用气）室内燃气工程（管道、设备、燃具）的安装与验收。
3. ​​规范性引用文件：​​ 标准执行需依据一系列国家及行业标准，包括但不限于：
   • GB 50028-2006 城镇燃气设计规范
   • GB 50494-2009 城镇燃气技术规范
   • CJJ33-2005 城镇燃气输配工程施工及验收规范
   • CJJ94-2009 城镇燃气室内工程施工与质量验收规范
   • CJJ12-2013 家用燃气燃烧器具安装及验收规程
   • 注：引用文件的最新版本（含修改单）适用。

​​二、 室内燃气管道验收质量要求 (3)​​

1. ​​管材选用：​​
   • 首选钢管，也可用铜管、不锈钢管、铝塑复合管、连接用软管。
   • 所有管材必须符合GB 50028的规定。
2. ​​材料与设备要求：​​
   • 管道组成件、设备及材料规格、性能需符合国家现行标准及设计文件，并具备出厂合格文件。
3. ​​管道敷设：​​
   • ​​原则：​​ 宜明设。
   • ​​暗埋条件：​​ 管材允许且建筑/工艺有特殊要求时方可暗埋，需符合国家规定。
   • ​​立管位置：​​ 厨房、生活阳台、外走廊、外墙壁（便于操作处）。
   • ​​穿越限制：​​ 不宜穿越起居室（厅）。穿越卫生间、阁楼或壁柜时，管道必须​​焊接​​连接并置于​​钢套管​​中。
   • ​​水平干管禁止：​​ 严禁暗埋在地下土层或地面混凝土层内。
   • ​​软管限制：​​ 连接用金属软管​​不得穿墙、门、窗​​。
4. ​​管道连接方式：​​
   • 按设计文件规定执行。
   • 无设计规定时：
     • ≤ DN50：可采用螺纹连接。

     • DN50 或 使用压力 > 10kPa：宜采用焊接连接。

     • 铜管：硬钎焊连接。
     • 薄壁不锈钢管：承插氩弧焊管件连接。
     • 铝塑复合管：专用卡套式或承插式管件机械连接。
     • 软管接口：与燃气管道接口、燃气具接口必须用专用固定卡固定。
5. ​​套管要求 (穿墙/楼板)：​​
   • 必须置于钢套管中，套管内​​不得有接头​​。
   • 穿墙套管：与墙面两端平齐。
   • 穿楼板套管：上部高出楼板 ≥ 50mm，下部与楼板平齐。
6. ​​安全间距：​​
   • 规定了燃气管道与各类电气设备、相邻管道的最小平行和交叉净距（详见表1）。
   • 关键间距示例：明装绝缘电线/电缆（平行25cm/交叉10cm）、暗装电线（平行5cm/交叉1cm）、裸露电线（100cm）、配电盘（30cm，交叉不允许）、电插座/开关（15cm，交叉不允许）、相邻管道（交叉2cm）。
   • 达不到要求时，必须进行防护或绝缘处理。
7. ​​管道支撑：​​
   • 支撑点不得设在管件、焊口、螺纹连接处。
   • 立管宜用管卡固定，管卡最大间距按公称直径规定（详见表2，范围从DN15的2.5m到DN400的20.5m）。
   • ​​高层建筑特殊要求：​​ 立管须设承受自重和热伸缩推力的固定支架和活动支架，并采取抗震措施。
8. ​​高层建筑连接：​​
   • 引入管与室外管道应采用​​柔性联接​​。
   • 室内管道连接宜采用​​焊接​​。
9. ​​管道竖井：​​
   • 可设在管道竖井内，但必须便于安装检修且符合国家相关规定。
10. ​​防雷接地：​​
    • 敷设在室外的用户燃气管道必须有可靠的防雷接地装置。

​​三、 计量仪表（燃气表）验收要求 (4)​​

1. ​​资质要求：​​ 需提供生产许可证、计量器具许可证或特殊认证证明，施工单位安装前必须查验，不合格不得安装。
2. ​​设置要求：​​ 按设计要求为燃气用户单独设置。
3. ​​表具质量：​​
   • 外观无明显损伤。
   • 具备出厂合格证、质量保证书。
   • 具有CMC标志、出厂日期和编号。
   • 具有国家法定计量机构出具的且在有效期内的检定合格证书。
4. ​​安装位置：​​
   • ​​宜在：​​ 通风良好的厨房、生活阳台等，满足抄表、检修和安全使用要求。
   • ​​室外安装：​​ 必须装在防护箱内。
   • ​​严禁安装在：​​
     • 卧室、卫生间、更衣室。
     • 有电源/电器开关的管道井或可能滞留燃气的隐蔽场所。
     • 环境温度 > 45℃。
     • 经常潮湿处。
     • 易燃易爆、易腐蚀、放射性物质等危险场所。
     • 有变配电等电器设备处。
     • 有明显振动处。
     • 高层建筑避难层和安全疏散楼梯内。
5. ​​表前阀门：​​
   • 燃气表前必须设置阀门。
   • 多表并联时，并联管道前宜设一个总阀门。
6. ​​与燃具间距：​​ 燃气计量表与灶具设备的水平距离需满足国家相关规定（如CJJ94等）。

​​四、 燃具验收要求 (5)​​

1. ​​燃具、用气设备、计量装置：​​ 必须选用经国家认可检测机构检测合格的产品，不合格不得选用。
2. ​​常用燃具验收：​​ 参照《常用燃具安装验收技术要求》（标准中提及，具体内容应依据相关规程如CJJ12）。

​​五、 特殊厨房要求 (6 & 7)​​

1. ​​暗厨房（无直通室外的门和窗）：​​
   • 必须使用带自动熄火保护装置的燃气灶。
   • ​​严禁安装燃气热水器。​​
   • 必须设置：燃气浓度检测报警器、自动切断阀、机械通风设施。
   • ​​连锁要求：​​ 报警器必须与自动切断阀和机械通风设施连锁。
   • 必须设置燃气灶具启动开关与机械通风设施的连锁装置。
   • 供气单位必须与用户签订安全供用气协议，明确双方安全责任。
2. ​​开敞式厨房（仅与客厅连通）：​​
   • ​​改造原则：​​ 原独立厨房（有通往室外门窗）改造的，原则上应加门恢复成独立厨房并保证自然通风。
   • ​​不能恢复时的要求：​​
     • 只能安装：平衡式热水器 + 带熄火保护装置的燃气灶。
     • 要求自然通风。
     • 必须加装带紧急自动切断阀的燃气泄漏报警系统。
   • 供气单位必须与用户签订安全供用气协议，明确双方安全责任。

​​六、 试验与验收 (8)​​

1. ​​试验必要性：​​ 安装完毕后必须进行强度和严密性试验。
2. ​​试验范围：​​
   • ​​强度试验：​​
     • 居民用户：引入管阀门 → 燃气表进口阀门（含阀门）。
     • 公共建筑用户：引入管阀门 → 燃具接入管阀门（含阀门）。
   • ​​严密性试验：​​ 居民用户：引入管阀门 → 燃具前阀门（含阀门）。
3. ​​试验标准：​​
   • ​​强度试验：​​
     • 设计压力 ≤ 10kPa：试验压力0.1MPa，用发泡剂检查所有接头，不漏气合格。
     • 设计压力 > 10kPa：试验压力0.1MPa，稳压1小时，无压降合格。
   • ​​严密性试验：​​
     • 中压管道：试验压力=设计压力（≥0.1MPa），发泡剂检查所有接头，不漏气合格。
     • 低压管道：试验压力≥5kPa。居民用户稳压15分钟，公共建筑用户30分钟，无压降合格。
4. ​​分歧处理：​​ 验收中对规范理解或问题处理有分歧时，应及时上报。

​​七、 置换与封堵 (9)​​

1. ​​置换前提：​​ 试压合格后进行。
2. ​​置换操作：​​
   • 根据管道情况确定放散点（通常在立管顶处）。
   • 用燃气置换空气时，压力应低于5kPa，专人监控压力。
   • 用软管将置换气体引至室外。
   • ​​检测要求：​​ 有检测仪器时，燃气浓度达90%完成置换；无仪器时，明显闻到天然气味后停止置换。
3. ​​封堵：​​
   • 关闭所有燃气表表前阀。
   • 用石棉板对气表进口进行盲板封堵。

​​八、 安全宣传 (10)​​

1. ​​告知用户：​​ 在燃气计量表上粘贴安全须知。
2. ​​告知业主/物业：​​ 向房屋业主或物业管理方发放房屋装修安全须知。
3. ​​确认：​​ 请房屋业主或物业管理方签字认可，完善相关手续。

​​总结：​​ 该标准是一份针对民用建筑室内燃气工程安装与验收的综合性企业技术规范。它详细规定了从管材选用、管道敷设与连接、安全间距、支撑固定，到燃气表、燃具的选型安装验收要求，特别强调了暗厨房和开敞式厨房的特殊安全措施（尤其是禁止安装热水器、强制安装报警切断及通风连锁）。标准还明确了严格的试验（强度、严密性）、置换操作规程以及后续的安全宣传和用户责任确认流程，核心目标是确保室内燃气系统的安全可靠运行，预防事故发生。
