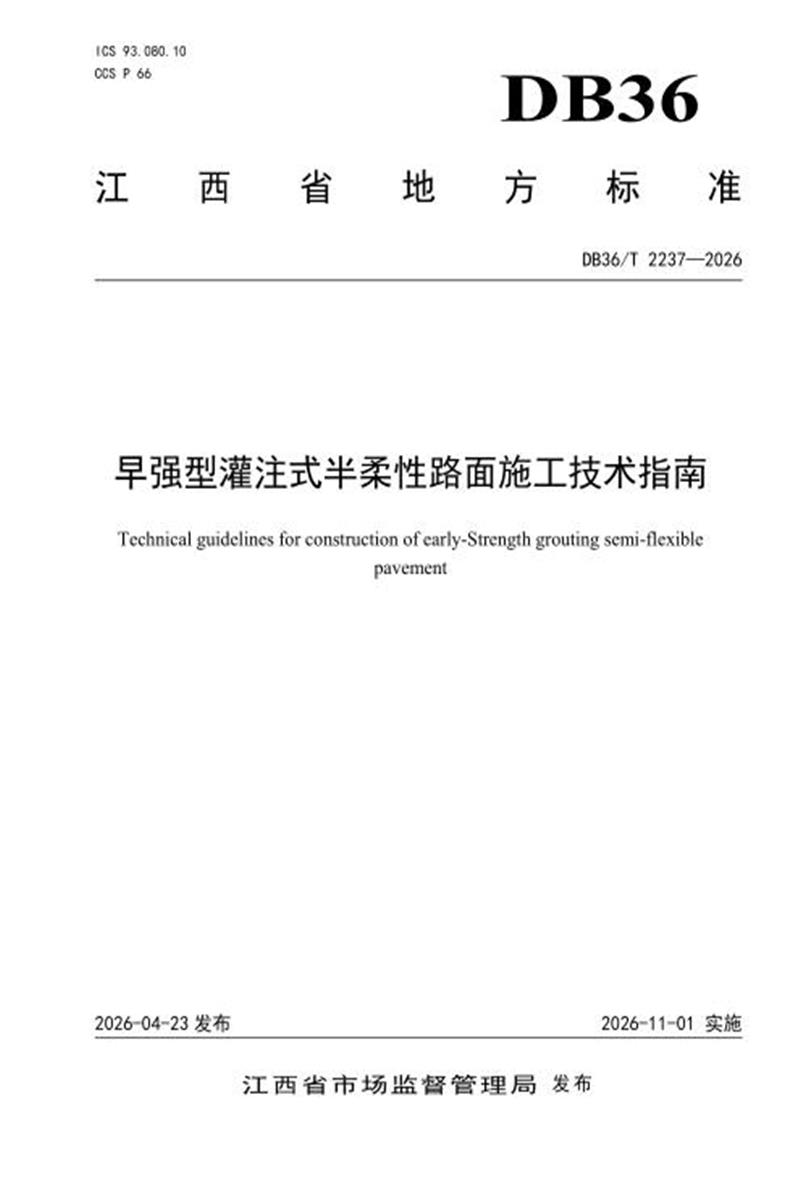

ICS 93.080.10 CCS P 66
江
西
省
地
DB36
方 标 准
DB36/T 2237—2026
早强型灌注式半柔性路面施工技术指南
Technical guidelines for construction of early-Strength grouting semi-flexible
pavement
2026-04-23 发布 2026-11-01 实施
江西省市场监督管理局 发布
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》给出的规则编写。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江西省交通运输厅提出。
本文件由江西省交通运输标准化技术委员会(JX/TC 014)归口。
本文件起草单位：上饶市公路事业发展中心、上饶市信州公路事业发展中心、江西铜都路桥工程有限责任公司、江苏恒金达建设发展有限公司、南京乾锦川新材料有限公司。
本文件主要起草人： 占永春、袁小平、高光美、许克健、何天明、徐征军、熊燕、徐肖龙、刘丽敏、程秘、邓斌、夏艳、龚海洪、汪士超、郑晓丽、汤云昊。
早强型灌注式半柔性路面施工技术指南
1 范围
本文件规定了早强型灌注式半柔性路面施工的材料、配合比设计、施工和施工质量管理与验收等内容。
本文件适用于江西省重载交通公路与城市道路平交路口车辙防治。其他需进行车辙防治的长大纵坡路段、公交专用车站等可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
JC/T 539 混凝土和砂浆用颜料及其试验方法
JGJ 63 混凝土用水标准
JT/T 1238 半柔性混合料用水泥基灌浆材料
JTG F40 公路沥青路面施工技术规范
JTG/T 3350-03 排水沥青路面设计与施工技术规范
JTG 3410 公路工程沥青及沥青混合料试验规程
JTG 3420 公路工程水泥及水泥混凝土试验规程
JTG 3450 公路路基路面现场测试规程
3 术语和定义
下列术语和定义适用于本文件。
3.1
灌注式半柔性路面 grouting semi-flexible pavement
空隙率为20%～30%的大空隙沥青混合料碾压成型后，灌注灌浆料浆体而形成的路面。
3.2
灌浆料浆体 grouting slurry
由水与灌浆料按一定比例经过搅拌配制而成的浆体。
3.3
早强型灌注式半柔性路面 early-strength grouting semi-flexible pavement
灌注的灌浆料浆体为早强型的灌注式半柔性路面。
4 缩略语
下列缩略语适用于本文件。
GSFP：灌注式半柔性路面(grouting semi-flexible pavement)
PA：大空隙沥青混合料(porous asphalt mixture)
Pm ：水泥基灌浆材料灌入率(percentage of injection of cementitious grouting material)
Pc：沥青混合料连通空隙率((percentage of volume of connected air voids in asphalt mixtures)
5 材料
5.1 一般规定
5.1.1 所用材料应综合考虑道路等级、交通量状况、气候条件、结构组合、沿线筑路材料特点等因素选用。
5.1.2 对进场的各种材料必须取样进行质量检验，经评定合格后方可使用。
5.2 SBS 改性沥青
大空隙沥青混合料应采用 SBS 改性沥青，其技术指标应符合 JTG F40 的相关规定。
5.3 集料及填料
5.3.1 上面层粗集料应选用玄武岩或辉绿岩碎石。
5.3.2 集料与填料技术指标应符合 JTG F40 的相关规定。
5.4 纤维稳定剂
极重交通条件下，大空隙沥青混合料可掺加木质素纤维，掺量占沥青混合料质量的 0.1%～0.3%。木质素纤维的技术指标应符合 JTG F40 的相关规定。
5.5 灌浆料
5.5.1 灌浆料的颗粒细度要求：1.18mm 方孔筛筛余百分率为零。
5.5.2 灌浆料浆体用水应符合 JGJ 63 的相关规定。
5.5.3 灌浆料浆体的物理力学性能应符合表 1 要求，试验方法见 JTG 3420 的相关规定。
5.5.4 表面层灌浆料浆体可掺入颜料，其技术要求应符合 JC/T 539 的相关规定。
表 1 灌浆料浆体的物理力学性能要求
表 1 灌浆料浆体的物理力学性能要求(续)
6 配合比设计
6.1 大空隙沥青混合料配合比设计
6.1.1 PA 包括 GSFP-13、GSFP-16 及 GSFP-20 三种级配类型，工程设计级配范围应符合表 2 规定。
表 2 大空隙沥青混合料矿料级配范围
6.1.2 GSFP-13 单层压实厚度宜为 40mm～100mm，GSFP-16 与 GSFP-20 单层压实厚度宜为 60mm～120mm。
6.1.3 按 JTG/T 3350-03 进行大空隙沥青混合料配合比设计。
6.1.4 大空隙沥青混合料技术要求应符合表 3 要求，试验方法见 JT/T 1238 和 JTG 3410 的相关规定。
表 3 大空隙沥青混合料技术要求
6.2 半柔性混合料
半柔性混合料性能应符合表 4 要求，试验方法见 JT/T 1238 和 JTG 3410 的相关规定。
表 4 半柔性混合料技术要求
表 4 半柔性混合料技术要求(续)
7 施工
7.1 一般规定
7.1.1 不应在雨天、路面潮湿的情况下施工，施工气温不宜低于 10℃。
7.1.2 施工流程如图 1 所示。
图 1 大空隙沥青混合料施工
7.2 下承层处理
施工前应对下承层病害或缺陷进行处治，确保其表面平整、坚实、无油污和杂物等。
7.3 大空隙沥青混合料施工
7.3.1 大空隙沥青混合料路面施工应符合 JTG F40 的要求。
7.3.2 松铺系数宜控制在 1.05~ 1.15。
7.3.3 采用 11t～13t 双钢轮压路机碾压，其碾压速度及遍数参见表 5。
表 5 压路机碾压速度及遍数
7.3.4 碾压终了表面温度不宜低于 70℃。
7.4 灌浆施工
7.4.1 大空隙沥青路面检验合格后方可进行灌浆施工，施工前应保持大空隙沥青路面干燥洁净。
7.4.2 灌浆施工前应对大空隙沥青路面四周进行封边封堵处理，防止浆体外流。
7.4.3 大空隙沥青路面路表温度降低至 50℃以下方可施工。
7.4.4 宜采用专用设备制浆，制浆加料顺序依次为水、颜料(如有)、灌浆料，加料过程中同步搅拌，全部加完后继续高速搅拌 1 min～2 min。
7.4.5 灌浆前应实测大空隙沥青路面连通空隙率及浆体密度，并按式(1)计算预估灌浆用量。
m = S × h × Pc × Pm × p × (1 + “)/1000 (1)
式中 :
m ——预估灌浆用量，单位为千克(kg);
S ——灌注面积，单位为平方米(m2 );
h ——灌注厚度，单位为毫米(mm);
PC ——沥青混合料连通空隙率(%);
Pm ——水泥基灌浆材料灌入率(%);
p ——浆体密度，单位为吨每立方米(t/m3)，按 JTG 3420 中的 T 0590 测定;
α ——灌浆损失率(建议 5%～10%)。
7.4.6 浆体通过重力作用自流平渗入大空隙沥青路面，以浆体外溢且不冒泡为度。
7.4.7 灌浆料搅拌后宜在 15min 内完成灌浆施工。
7.4.8 灌注完毕后，采用刮浆设备和人工毛刷相结合刮浆，清除表面残余灌浆料以沥青路面粗骨料露出浆液液面 2mm～4mm 为宜。
7.5 养生与开放交通
7.5.1 施工完毕后应及时养护。当施工气温低于 30℃时，可露天自然养护;当气温不低于 30℃时，宜使用塑料薄膜覆盖养护。
7.5.2 应在与灌浆料同条件养护的试块抗压强度达到 10MPa 以上方可开放交通。
8 施工质量管理与验收
8.1 施工前的材料与设备检查
8.1.1 施工前应检查各种材料的出厂合格证、检验报告并进场复验。
8.1.2 原材料质量检查项目和频率应符合 JTG F40 的相关规定。
8.1.3 灌浆料浆体的原材料进场前检查项目和频率见表 6，试验方法见 JC/T 539 和 JTG 3420 的相关规定。
表 6 施工前各原材料进场抽样检查项目和频度
8.1.4 施工前应对沥青混合料拌和楼、摊铺机、压路机、制浆设备、抹面设备等各种机械设备进行调试、检查。
8.2 施工过程质量管理与检查
8.2.1 施工过程中，需要对基体大空隙沥青混合料、灌浆料浆体进行抽样检测，保证其质量符合本文件规定的技术要求。
8.2.2 大空隙沥青混合料的质量控制应符合 JTG F40 的相关规定。
8.2.3 大空隙沥青混合料铺筑过程应及时对铺筑质量进行评定，其质量要求或允许误差除应符合表 7的规定外，还应符合 JTG F40 的相关规定。试验方法见 JTG 3410 和 JTG 3450 的相关规定。
表 7 大空隙沥青混合料施工过程中质量控制标准
8.2.4 灌浆料浆体施工过程中质量控制应符合表 8 规定，试验方法见 JTG 3420 的相关规定。
表 8 灌浆料浆体施工过程中质量检查项目和频度
8.3 交工验收阶段的工程质量检查与验收
早强型灌注式半柔性路面的交工检查与验收除应符合表9 的规定外，弯沉、平整度、宽度、纵断面高程、中线偏位、横坡度等指标还应符合 JTG F40 的相关规定。其中，厚度、灌入率指标为主控项目，其余指标为一般项目。检验方法见 JT/T 1238 和 JTG 3450 的相关规定。
表 9 早强型灌注式半柔性路面交工检查与验收质量标准
