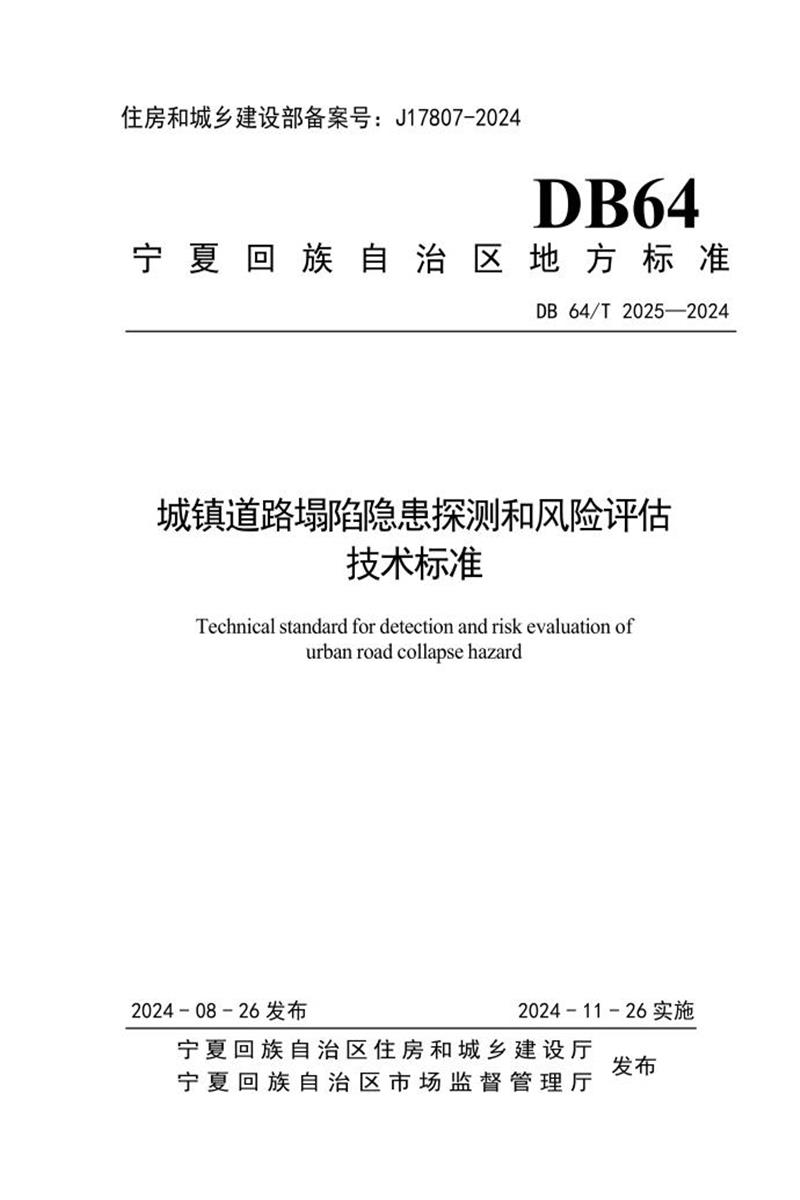

住房和城乡建设部备案号：J17807-2024
DB64
宁夏回族自治区地方标准
DB 64/T 2025—2024
城镇道路塌陷隐患探测和风险评估
技术标准
Technical standard for detection and risk evaluation of
urban road collapse hazard
2024 - 08 - 26 发布2024 - 11 - 26 实施
宁夏回族自治区住房和城乡建设厅
发布
宁夏回族自治区市场监督管理厅
1
宁夏回族自治区住房和城乡建设厅
公告
〔2024〕165 号
自治区住房和城乡建设厅关于发布
《近零能耗民用建筑技术标准》
等3 项地方标准的公告
经自治区住房和城乡建设厅会同自治区市场监督管理厅组
织审查，批准《城镇道路塌陷隐患探测和风险评估技术标准》
（DB64/T 2025-2024）、《建筑太阳能光伏一体化技术规程》
（DB64/T 2026-2024）、《近零能耗民用建筑技术标准》（DB64/T
2027-2024）等3 项标准为宁夏回族自治区地方标准，以上标准
自2024 年11 月26 日起实施。
执行过程中发现问题，请反馈宁夏工程建设标准管理中心。
宁夏回族自治区住房和城乡建设厅
2024 年9 月10 日
DB64/T 2025-2024
3
前言
根据《自治区市场监管厅关于下达2023 年宁夏地方标准制
（修）订计划的通知》〔2023〕176 号要求，标准编制组经详
细调查研究，认真总结实践经验，并在广泛征求意见的基础上，
编制本标准。
本标准的主要内容是：1 总则；2 术语和符号；3 基本规
定；4 道路探测分类；5 塌陷隐患探测；6 验证与成因调查；7
风险评估与分级；8 探测报告。
本标准由宁夏回族自治区住房和城乡建设厅负责管理，由
中科云图科技有限公司负责具体技术内容的解释。执行过程中
如有意见和建议,请寄送中科云图科技有限公司（地址：北京市
丰台区郭公庄中街20 号院2 号楼12 层，邮编：100160），以
便今后修订。
本标准主编单位：银川市城市管理局
中科云图科技有限公司
本标准参编单位：银川市市政工程管理处
宁夏大学
银川市政建设集团有限公司
银川市规划建筑设计研究院有限公司
吴忠市市政建设管理中心
中卫市住房和城乡建设局
本标准主要起草人：王继伟谢翌鹤王梅婷崔娇娇
高云泽周慧刘晓娟马洪明
DB64/T 2025-2024
4
刘重玲张华佘璐赵江洪
张渝龙马晓东马万福杨斌
郭永利伍成龙马锐王建亮
柳杰郭明冮丽杰赵迎辉
毛紫剑徐静涛靳泽禹李哲
本标准主要审查人：倪峥嵘韩自刚吴运强姚虎
许彩琦梅淑红白姜艳
DB64/T 2025-2024
5
目次
1 总则.................................................................................................1
2 术语和符号.....................................................................................2
2.1 术语........................................................................................... 2
2.2 符号........................................................................................... 4
3 基本规定.........................................................................................6
4 道路探测分类.............................................................................. 10
4.1 定期探测.................................................................................. 10
4.2 专项探测.................................................................................. 11
4.3 应急探测.................................................................................. 11
5 塌陷隐患探测.............................................................................. 13
5.1 一般规定.................................................................................. 13
5.2 二维探地雷达法.......................................................................17
5.3 三维探地雷达法.......................................................................26
5.4 高密度电阻率法.......................................................................30
5.5 瞬态面波法.....................................................................................33
5.6 地震映像法.............................................................................. 34
5.7 瞬变电磁法.............................................................................. 37
5.8 微动勘探法.............................................................................. 39
6 验证与成因调查.......................................................................... 42
6.1 一般规定.................................................................................. 42
6.2 钻探法......................................................................................43
6.3 管道内窥法.............................................................................. 45
DB64/T 2025-2024
6
6.4 三维激光扫描法.......................................................................47
7 风险评估与分级.......................................................................... 49
7.1 一般规定.................................................................................. 49
7.2 风险发生可能性评估............................................................... 49
7.3 风险等级划分...........................................................................54
7.4 风险控制措施...........................................................................56
8 探测报告.......................................................................................58
附录A（资料性）道路塌陷隐患探测记录表格式....................... 60
附录B（资料性）风险等级计算表................................................ 70
附录C（资料性）塌陷隐患信息卡................................................ 71
本标准用词说明.................................................................................72
引用标准名录.....................................................................................73
附：条文说明.....................................................................................75
DB64/T 2025-2024
1
1 总则
1. 0. 1 为规范宁夏回族自治区城镇道路塌陷隐患探测工作，建
立本区城镇道路塌陷风险评估机制，提高本区城镇道路塌陷隐患
探测的精准度和应用水平，编制本标准。
1. 0. 2 本标准适用于宁夏回族自治区行政区域内城镇道路路面
以下30 m 内道路塌陷隐患探测和风险评估工作。采空区探测可
引用本标准，但需专家论证。本标准规定了城镇道路塌陷隐患探
测和风险评估的基本规定、道路探测分类、塌陷隐患探测、验证
与成因调查、风险评估与分级、探测报告编制等基本要求。
1. 0. 3 城镇道路塌陷隐患探测工作除应符合本标准外，尚应符
合国家、行业、自治区现行有关标准的规定。
DB64/T 2025-2024
2
2 术语和符号
2.1 术语
2 . 1 . 1 道路塌陷隐患road collapse hazard
对于道路运行安全造成危害的地下空洞、脱空、疏松体和富
水体等道路结构异常形态。
2 . 1 . 2 道路塌陷隐患探测road collapse hazard detection
采用地球物理方法探测道路塌陷隐患，查明其类型、位置和
规模等属性特征的活动。
2 . 1 . 3 疏松体loosely infilled body
密实度明显低于周边土体的地质体。
2 . 1 . 4 富水体water-rich body
含水率明显高于周边土体的地质体。
2 . 1 . 5 脱空cavity underneath pavement
面层与基层或基层与路基之间发育有一定规模的不规则洞体。
2 . 1 . 6 空洞void
路面下方土体内部发育形成的具有一定规模的不规则洞体。
2 . 1 . 7 覆跨比thickness-span ratio
塌陷隐患上覆介质厚度与塌陷隐患水平方向最大跨度之比。
2 . 1 . 8 探地雷达法ground penetrating radar method
通过研究高频电磁波在介质中的传播速度、介质对电磁波的
吸收以及电磁波在介质分界面的反射等，探查地下介质的一种电
磁波法。
2 . 1 . 9 三维探地雷达法3D ground penetrating radar method
DB64/T 2025-2024
3
采用阵列天线技术，通过单次扫描，能够形成高密度立体电
磁波数据的探地雷达方法。
2 . 1 . 1 0 高密度电阻率法multielectrode resistivity method
通过电极阵列技术同时实现电测深和电剖面测量，获得二维
或三维电阻率分布，进而研究解决相关问题的电阻率法。
2 . 1 . 1 1 瞬态面波法surface wave exploration
利用人工震源激发产生的弹性波在介质中传播的特性，通过
分析所接收记录的瑞雷面波的频散特性，解决有关地质问题的方
法。
2 . 1 . 1 2 地震映像法seismic imaging method
利用人工震源激发，以相同偏移距逐步移动激发点和接收点，
通过分析所接收反射波数据的幅度和相位信息，探查地质结构的
方法。
2 . 1 . 1 3 瞬变电磁法transient electromagnetic method
利用不接地回线或接地线源向地下发射一次脉冲激发电磁场，
在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中的
二次感应涡流场，从而探测地下介质电性分布特征的一种电磁法，
属于时间域电磁法。
2 . 1 . 1 4 微动勘探法microtremor exploration
利用天然微动信号激发产生的弹性波在介质中传播，通过分
析、处理和提取所接收记录的面波频散信息，反演获得地下横波
速度变化规律，进而探查地质结构的方法。
2 . 1 . 1 5 干扰源interference source
在塌陷隐患探测中，影响探测信号质量、数据信噪比和探测
深度的各种干扰因素。
2 . 1 . 1 6 风险等级level of risk
DB64/T 2025-2024
4
根据塌陷风险发生可能性等级及风险后果等级综合确定的风
险程度指标。
2.2 符号
c ——电磁波在空气中的传播速度；
d ——塌陷隐患净深；
d0 ——标定目标体厚度或距离；
f ——探地雷达天线主频；
H ——最大要求探测深度；
h ——探测目标深度；
ℎ0——塌陷隐患埋深；
K ——加权系数；
k ——空洞或脱空覆跨比；
L ——塌陷隐患水平最大长度；
��——道路区间长度；
n ——道路区间塌陷隐患数量；
P ——道路区间规定探测周期；
R ——道路区间塌陷风险发生可能性指数；
r ——塌陷隐患风险发生可能性指数；
�� ——塌陷隐患成因风险系数；
��——塌陷隐患净深风险系数；
�� ——道路区间第i 个塌陷隐患风险指数；
��——塌陷隐患覆跨风险系数；
�� ——塌陷隐患面积风险系数；
�� ——塌陷隐患时间风险系数；
�� ——塌陷隐患处置风险系数；
S ——塌陷隐患面积；
DB64/T 2025-2024
5
T ——记录时窗；
t ——双程走时；
�0 ——距新修或上次探测后时间；
x' ——横向分辨率；
��——相对介电常数；
� ——电磁波波长。
DB64/T 2025-2024
6
3 基本规定
3. 0. 1 城镇道路塌陷隐患探测宜结合既有地质、水文、气象、
市政设施、历史塌陷、城镇道路勘察设计资料、地下管网资料，
并宜选用合理探测方法，查明探测区域内道路塌陷隐患的属性特
征。
3. 0. 2 城镇道路塌陷隐患探测可分为定期探测、专项探测和应
急探测。
3. 0. 3 城镇道路塌陷隐患探测宜采用普查和详查相结合的方式，
并应符合下列规定：
1 普查应对测区进行全面探测，并确定重点探测区；
2 详查应对重点探测区进行探测，并查明塌陷隐患的属性、
影响范围及影响深度。
3. 0. 4 宜全面调查地下塌陷隐患的空间属性和形成原因，结合
道路养护等级对塌陷隐患和道路区间进行塌陷风险评估，提出风
险管控对策。
3. 0. 5 进行探测作业的车辆应为符合交通管理规定的专项作业
车，并应配置警示标志、灯具，车身宜使用统一标志。占道围蔽
探测时，应符合《城市道路施工作业交通组织规范》GA/T 900 关
于交通安全围蔽措施的规定。
3. 0. 6 城镇道路塌陷隐患探测成果应编制成果报告，报告应内
容全面、文字简练、图表齐全、结论明确、建议清晰。
3. 0. 7 塌陷隐患探测成果资料应进行保密管理，严格执行相关
保密条例和行业主管部门的保密管理要求。
3. 0. 8 根据工程特征划分的道路塌陷隐患类型宜按表3.0.8 确定。
DB64/T 2025-2024
7
表3.0.8 道路塌陷隐患工程特征
类型工程特征
空洞
1 空洞位于路基土中，规模大小不一，易造成上部土
体或道路结构失稳；
2 粉土、砂质粉土易形成空洞。
脱空
1 脱空一般位于面层与基层或基层与路基之间，是地
基局部沉降或土体流失形成，净深较小；
2 湿陷性黄土受水浸湿后，在行车荷载的反复作用下，
土体结构迅速破坏，土体逐渐下沉，路基与路面之间
形成脱空，使路面出现断裂、沉陷，影响道路路面结
构安全。
富水体
1 富水体是路基土体局部受水浸湿形成的局部富水软
弱异常体，相对周边土体具有均匀性差、结构弱化，
含水率高、流塑性强、孔隙比大、强度低等特征；
2 当富水体周边具有潜在排泄通道时，土体易流失，
造成疏松，并发展形成空洞，危及周边工程安全。
疏松体
1 疏松体易于地下水渗透，遇水内部结构极易被破坏，
固结强度低；
2 疏松体强度随松散程度增大而降低；
3 湿陷性黄土在水作用下，发生塌缩形成的疏松体具
有高压缩性、大孔隙比、渗透性强等特点。
DB64/T 2025-2024
8
3 . 0 . 9 根据地球物理特征划分的道路塌陷隐患类型宜按表3.0.9
确定。
表3.0.9 道路塌陷隐患地球物理特征
类型电磁特征弹性特征电阻率特征
空洞
1 相对介电常数
为1；
2 电磁波速度
高。
1 弹性波速度
低；
2 波阻抗低。
1 电阻率大于周
边土体；
2 明显高阻异
常。
脱空
富水体
1 相对介电常数
大于周边土体；
2 含水率越高相
对介电常数越
大；
3 电磁波速度
低。
弹性波速度较
高。
1 电阻率小于周
边土体；
2 明显低阻异
常。
疏松体
1 相对介电常数
小于周边土体；
2 疏松程度越高
相对介电常数越
小；
3 电磁波速度较
低。
1 弹性波速度
低；
2 疏松程度越高
速度越低。
1 电阻率较大于
周边土体；
2 疏松程度越
高，疏松体与周
边土体电阻率差
异越明显；
3 电阻率等值线
结构不规则。
DB64/T 2025-2024
9
3 . 0 . 1 0 疏松体等级划分宜按表3.0.10 确定。
表3.0.10 疏松体等级划分
等级岩土性质工程特征可钻性
严重
1 砂性土：颗粒松散，
级配差，多呈蜂窝状结
构；
2 碎石土：骨架排列不
规则，基本不接触；
3 黏性土：颗粒细，孔
隙小而多；
4 湿陷性黄土：湿陷性
等级为Ⅲ、Ⅳ级。
1 作为水力通道时，易
产生土体流失；
2 易产生固结沉降变
形；
3 浸水后土的结构破坏
而发生自陷沉降变形。
极易钻进，
孔壁稳定性
差。
一般
1 砂性土：颗粒较为紧
密，多呈絮状结构；
2 碎石土：骨架排列错
落，接触不良；
3 黏性土：颗粒较细，
孔隙率较大；
4 湿陷性黄土：湿陷性
等级为Ⅰ、Ⅱ级。
1 密实度差、土体部分
浸水后；
2 土的结构强度较低，
遇通道易于流失；
3 外力作用下易产生压
缩变形。
钻进较容
易，孔壁较
稳定。
DB64/T 2025-2024
10
4 道路探测分类
4.1 定期探测
4 . 1 . 1 城镇道路塌陷隐患定期探测周期宜考虑当地经济条件和
社会需求，并宜按照地质条件、地下空间现状、道路类型确定探
测周期，定期进行塌陷隐患探测。
4 . 1 . 2 参照《城镇道路养护技术规范》CJJ 36 规定的道路养护等
级，同时结合自治区内特殊地质条件，将道路分为重点道路、常
规道路、一般道路，城镇道路塌陷隐患定期探测周期可参考表
4.1.2 确定。
表4.1.2 定期探测周期
道路类型探测区域探测周期
重点道路
快速路、主干路、广场、商业繁华街道、重
要生产区道路、填方道路、外事活动路线、
游览路线、大型地下设施上跨道路、可能受
水浸泡的Ⅱ级及以上自重湿陷性黄土区域道
路。
1 年～2 年
常规道路
除重点道路以外的次干路、步行街、支路中
的商业街道、可能受水浸泡的Ⅱ级以下非自重
湿陷性黄土区域道路。
2 年～3 年
一般道路除重点道路和常规道路以外的支路。3 年～5 年
4 . 1 . 3 定期探测时间宜选在春融后或汛期后。
DB64/T 2025-2024
11
4 . 1 . 4 城镇道路定期探测数据宜与上一期数据进行对比分析，获
取道路塌陷隐患规模、数量变化趋势。
4 . 1 . 5 城镇道路塌陷隐患探测周期宜根据本标准7.3 风险等级划
分结果进行调整，连续两次塌陷风险等级小于III 级，探测周期宜
调低一个级别。
4.2 专项探测
4 . 2 . 1 组织城镇道路塌陷隐患专项探测宜符合下列规定：
1 城镇道路区域内地下有施工扰动破坏，或施工扰动破坏后
应恢复未恢复及恢复不到位，包括地下盾构、深基坑、管
道非开挖施工等；
2 城镇道路区域内突发地质、气象等灾害时，包括洪涝灾害、
地震、地下水头突变等；
3 城市重大活动举行前，活动场馆周边及使用道路。
4.3 应急探测
4 . 3 . 1 道路影响范围内发生以下情况之一，应立即开展应急探测
工作：
1 有突发事故异常情况，包括道路塌陷、管道破损漏水、路
面明显沉降、在建地下工程发生涌水、坍塌等；
2 管理单位认为的其他需要进行应急探测的情形。
4 . 3 . 2 应急探测流程宜按现场调查、现场探测、现场数据分析、
验证、出具应急报告的顺序执行。
4 . 3 . 3 应急探测前，宜进行现场调查，收集现场环境、附近地下
管线分布、水文地质等资料，有条件时可查阅城建档案等资料。
4 . 3 . 4 宜依据对突发情况的现场调查及成因简析，确定现场应急
探测方法及探测设备型号。
DB64/T 2025-2024
12
4 . 3 . 5 应根据应急探测成果进行塌陷隐患类型现场判定，如果存
在安全风险较高塌陷隐患，应立即通知主管单位，并采取临时围
蔽等安全措施。
4 . 3 . 6 应急探测出具应急探测报告后，宜跟进后续处置情况。
DB64/T 2025-2024
13
5 塌陷隐患探测
5.1 一般规定
5 . 1 . 1 城镇道路塌陷隐患探测宜遵循从已知到未知，由浅入深的
原则，宜按照技术准备、数据采集、数据处理与解释、成果提交
的流程开展，复杂探测环境或单一方法存在多解性时宜采用多种
方法综合探测。
5 . 1 . 2 城镇道路塌陷隐患探测除应符合《城市工程地球物理探测
标准》CJJ/T 7，还应符合下列条件：
1 塌陷隐患引起的异常场容易被观测，且干扰因素引起的异
常场容易被识别；
2 塌陷隐患与周围介质之间存在电性、磁性、弹性、密度等
物理性质差异；
3 场地内无大范围的金属体或强无线电发射源等人工电磁
干扰；
4 选用的地球物理方法符合探测环境要求。
5 . 1 . 3 城镇道路塌陷隐患探测前应进行技术准备，技术准备应包
括下列内容：
1 资料收集；
2 现场踏勘；
3 探测方法选择；
4 有效性试验；
5 编写探测方案。
5 . 1 . 4 资料收集宜包括下列内容：
1 测区内的道路工程、地下工程等设计和施工资料；
DB64/T 2025-2024
14
2 测区工程地质、水文地质、岩土工程、地形图、城建档案
和测量控制资料；
3 测区内地下管线现状资料、排水管道内检测成果资料、给
水管道漏水检测成果资料；
4 历年道路养护、塌陷隐患探测和修复资料；
5 测区内历年地面塌陷及管线破损等相关资料；
6 道路材料和特殊工艺技术等资料；
7 测区范围内典型干扰源的分布情况。
5 . 1 . 5 现场踏勘宜包含下列内容：
1 测区道路地形、地貌、通行、通视等工作环境条件；
2 测区道路车流量、车道数、路侧停车、占道等工作现状条
件，选择合理探测时段；
3 测区道路明显沉降、破损、修补及可能建设轨道交通等区
域的分布；
4 测区道路探测时段内基坑、管道非开挖施工等施工区域及
周边建筑分布与现状；
5 测区道路地下带水管线堵塞、破损、漏水情况；
6 测区道路所选探测方法的典型干扰源分布；
7 核实已收集资料的完备性及可利用程度，评估现场作业风
险与探测重难点区域。
5 . 1 . 6 城镇道路塌陷隐患探测选用单一方法或多方法组合探测
宜根据探测目的按表5.1.6 确定。
DB64/T 2025-2024
15
表5.1.6 探测方法的适用性
塌陷隐患
探测方法
类型
适宜深度
（m）
适用条件
脱空空洞
疏松
体
富水
体
二维探地雷
达法
● ● ● ● H≤7.0
大面积全域快速普查，
测区内道路相对平坦，
路面干燥无积水。
三维探地雷
达法
● ● ● ● H≤5.0
大面积全域快速普查，
测区内道路相对平坦，
路面干燥无积水。
高密度电阻
率法
- ● ○ ● 3.0
局部小范围，接地条件
良好，地下无高阻屏蔽
层及强高压干扰。
瞬态面波法- ● ● - 3.0
局部小范围探测，地表
宜平坦，震动噪声干扰
小。
地震映像法○ ● ○ - 3.0
局部小范围探测，地表
宜平坦，无临空面、陡
立面。
瞬变电磁法- ● ○ ● 3.0
局部小范围探测，无强
电磁干扰。
DB64/T 2025-2024
16
续表5.1.6
塌陷隐患
探测方法
类型
适宜深度
（m）
适用条件
脱空空洞
疏松
体
富水
体
微动勘探法- ● ● - 3.0
局部小范围探测，电磁
干扰小，震动噪声
较大，地表宜平坦，无
临空面、陡立面。
注：●—适用；○—可选；- —不适用
5 . 1 . 7 正式探测前应根据探测深度和精度要求，通过有效性试验
确定采集设备、采集方式和采集参数。
5 . 1 . 8 探测方案宜包括下列内容：
1 工程概况：探测时间、地点、目的、范围、道路等级、路
面结构层组成及各层厚度、工期等；
2 工程地质、水文地质、气候条件和作业环境分析，工作重
难点分析和应对措施；
3 探测依据的规范标准和有关的技术资料；
4 探测内容、探测方法、工作量及测点和测线布置方案；
5 探测实施步骤、工作进度计划和实施过程的控制；
6 拟投入的探测仪器设备、材料、人员组织计划；
7 拟提交的成果资料。
5 . 1 . 9 测线布设宜符合下列规定：
DB64/T 2025-2024
17
1 测线布置应根据探测目标规模确定，测线长度、间距应满
足探测区域全覆盖，且探测成果连续、完整、便于追踪的
原则；
2 测线宜沿道路行进方向布设，并覆盖交叉路口；
3 测线宜在保障覆盖探测目标范围的前提下，避开环境干扰
的影响；
4 详查测线宜以异常区域为中心，沿两个方向垂直布设，特
殊情况可加密布设。
5 . 1 . 1 0 使用地球物理方法进行道路塌陷隐患探测时应消除或
减弱干扰源的影响，并宜符合下列规定：
1 宜选用屏蔽型探测设备；
2 数据采集过程中，宜记录干扰源的类型和位置；
3 数据处理时，宜对识别到的干扰信号进行针对性处理；
4 数据解译时，宜结合干扰源特征，对结果进行综合判定。
5 . 1 . 1 1 城镇道路塌陷隐患探测的测量工作应符合现行行业标
准《城市测量规范》CJJ/T 8 的有关规定，探测使用的底图比例尺
宜介于1:500～1:2000。
5 . 1 . 1 2 现场普查记录宜包含工程名称、探测日期、探测地点、
探测依据、探测仪器、天线频率、测线图、数据文件名、探测人
员、地面异常环境等内容。
5 . 1 . 1 3 现场详查记录宜包含工程名称、探测日期、探测地点、
塌陷隐患编号、塌陷隐患位置、塌陷隐患规模、周边管线、数据
文件名、探测人员等内容。
5 . 1 . 1 4 城镇道路塌陷隐患探测成果解释应结合探测区域的地
质资料、地上和地下设施及周边工程环境等调查资料进行。
DB64/T 2025-2024
18
5.2 二维探地雷达法
5 . 2 . 1 车行道初测工作宜使用车载探地雷达设备，非车行道的塌
陷隐患初测工作宜使用人工牵引的便携式探地雷达设备。
5 . 2 . 2 二维探地雷达进行道路塌陷隐患探测宜采用剖面法，当深
部数据信噪比较低不能满足探测要求时宜采用共深度点法。
5 . 2 . 3 探地雷达天线主频选择应符合探测深度和精度的要求，并
宜符合下列规定：
1 宜选择频率为100MHz～600MHz 的屏蔽天线，当普查中
确定重点探测区时，宜选用多种频率天线；
2 当多种频率的天线均能满足分辨率要求时，宜选择频率相
对较低的天线；当多种频率的天线均能满足探测深度要求
时，宜选择频率相对较高的天线，或采用多种频率天线；
3 当电磁干扰不明显且探测深度较大时，可选择非屏蔽的低
频天线。
5 . 2 . 4 探地雷达的设计探测深度与天线中心频率的选择宜按表
5.2.4 确定。
表5.2.4 天线中心频率与设计探测深度对应关系
中心频率（MHz） 设计探测深度（m）
600 1.5
500 2.0
400 2.5
300 3.0
200 4.0
100 7.0
DB64/T 2025-2024
19
5 . 2 . 5 探地雷达工作环境宜满足下列条件：
1 环境温度应在-20℃～50℃范围内；
2 探测作业面不宜有雨雪或积水；
3 检测设备应减少附近车辆干扰，无交通拥堵。
5 . 2 . 6 探地雷达测线布设符合下列规定：
1 探测城镇道路时，宜沿道路行进方向布设且延长至两个端
点，覆盖路口全部范围；
2 探测广场及学校、医院、厂区等人口密集区时，测线宜交
叉布设；
3 在隧道、管道内部探测时，测线宜布设在其正上和斜上部
位，沿轴线方向布设；
4 测线间距宜小于被测目标宽度的1/2。
5 . 2 . 7 探地雷达法的垂向分辨率宜取探地雷达电磁波波长的1/2，
电磁波在地下介质中传播的波长宜按下式计算：)
λ = 1000
�
� ��
(5.2.7)
式中：λ—— 电磁波波长（m）；
�—— 电磁波在空气中的传播速度（m/ns），取0.3；
f—— 探地雷达天线主频（MHz）；
��——相对介电常数。
5 . 2 . 8 探地雷达法的横向分辨率宜按下式计算：
�' =
�ℎ
2
+
�2
16 (5.2.8)
式中：x'——横向分辨率（m）；
λ——电磁波波长（m）；
DB64/T 2025-2024
20
h——探测目标深度（m）。
5 . 2 . 9 探地雷达法采集参数设置宜符合下列规定：
1 探地雷达采样点数宜设置为1024 点；
2 信号的增益宜使信号幅值不超出信号监视窗口的3/4；
3 采样频率不应低于所采用天线主频的20 倍；
4 宜采用叠加采集的方式提高信号的信噪比；
5 普查时道间距不宜大于5.0 cm，详查时道间距不宜大于
2.5 cm。
5 . 2 . 1 0 探地雷达记录时窗应为雷达接收数据的时间长度，记录
时窗可按下式计算：
� = �
2�
� (5.2.10)
式中：T——记录时窗（ns）；
K——加权系数，取1.3～1.5；
H——最大要求探测深度（m）；
c——电磁波在空气中的传播速度（m/ns），取0.3。
5 . 2 . 1 1 介质参数标定应符合下列规定：
1 探测前应根据探测区域介质的平均介电常数或电磁波平
均速度做现场标定，且每个独立探测区域应不少于1 处，
每处实测不少于3 次，取平均值为该探测区域的介电常数
或电磁波速。当探测区域超过3 km、介质或含水率变化
较大时，应适当增加标定点数；
2 标定应针对普遍性的区域对已知深度的目标或地物进行
测量；
3 采集图谱中标定目标或地物界面反射信号应清晰、准确；
4 标定结果应按下式计算：
DB64/T 2025-2024
21
�r = （
0.3�
2
）
2
(5.2.11−1)
� =
2�0
�
× 109 (5.2.11−2)
式中：t——双程走时（ns）；
�0——标定目标体厚度或距离（m）。
5 . 2 . 1 2 探地雷达法现场数据采集宜符合下列规定：
1 当采用测量轮测距时，采集前应对其进行标定；
2 在数据采集过程中可根据干扰情况、图像效果调整采集参
数；
3 天线的移动速度应均匀，并与仪器的扫描率相匹配；
4 测量轮触发连续采集时，天线移动速度应确保采集数据不
出现丢道现象；自由连续采集时，天线移动速度应符合水
平分辨率的要求；
5 点测时，应在天线静止时采集；使用分离天线点测时，应
保持方向不变，同时调整天线间距以使采集的地下目标信
号最强；
6 应及时记录信号异常，并分析异常原因，必要时重测；
7 应及时记录各类干扰源及其位置以及地面局部积水、变形
等环境情况；
8 当发现疑似道路塌陷隐患时，应做好标记并记录准确位置，
采用多种频率天线进行复核；
9 当探测区域局部不满足探测条件时，应记录其位置和范围，
待具备探测条件后补充探测；
10 当需要分段探测时，相邻探测段应衔接紧密，准确记录每
个探测段的起、终点；
DB64/T 2025-2024
22
11 当采用GNSS 进行测线轨迹定位时，应合理设置基准站，
并进行定点测量验证。
5 . 2 . 1 3 普查记录宜符合本标准附录A.0.1 的规定，详查记录宜
符合本标准附录A.0.2 的规定。
5 . 2 . 1 4 影响探地雷达探测的主要干扰源宜按下列因素统计：
1 地上干扰源：临近建构筑物、过街天桥、高架桥、指示牌、
井盖、金属围挡、金属栅栏、车辆等；
2 地下干扰源：管线、管沟、管廊、井室、地下通道、防空
洞、掩埋井盖、树根等；
3 电磁干扰源：变电室、架空输电线缆、信号发射塔、地下
电缆等。
5 . 2 . 1 5 现场采集数据质量宜符合下列规定：
1 探测数据的信噪比应满足数据处理、解释的需要；
2 重复观测的数据应与原数据一致性良好；
3 现场记录信息应完整，且与探测数据保持一致；
4 数据信号削波部分不宜超过全剖面的5%；
5 数据剖面上不应出现连续的坏道。
5 . 2 . 1 6 探地雷达数据处理宜符合下列规定：
1 宜进行零点校正，明确地面反射点的位置；
2 可根据需要选取增益调整、频率滤波、背景消除、反褶积、
偏移归位、空间滤波、数据平滑、地形校正等处理方法；
3 在数据处理各阶段均可选择频率滤波，消除某一频段的干
扰波；
4 当反射信号弱、数据信噪比低时，不宜对数据进行反褶积、
偏移归位处理；
5 可用反褶积压制多次反射波干扰，反射子波宜是最小相位
子波；
DB64/T 2025-2024
23
6 可用空间滤波的有效道叠加或道间差方法，提高异常信号
的连续性、独立性和可解释性；
7 改变反射信号的振幅特征宜在其他方法处理完后进行。
5 . 2 . 1 7 探地雷达法资料解释方法宜符合下列规定：
1 用于成果解释的雷达图像应清晰、信噪比高，解释成果应
采用专业语言描述；
2 宜根据信号的同相轴及振幅、相位和频率等属性特征提取
异常；
3 应结合现场记录和调查资料，排除干扰异常；
4 道路塌陷隐患解释宜结合地面变形、管线破损和历史塌陷
等调查资料及测区地质资料进行；
5 道路塌陷隐患的位置、范围和规模宜结合相邻测线对比分
析确定；
6 雷达剖面图像上应标明道路塌陷隐患的位置及范围。
5 . 2 . 1 8 道路塌陷隐患宜根据二维探地雷达图像的波组形态、振
幅、相位和频谱结构等基本特征按表5.2.18 进行识别。
表5.2.18 道路塌陷隐患的二维探地雷达特征
塌陷隐患波组特征振幅相位与频谱
空洞
1 近似球形空洞反
射波组表现为倒悬
双曲线形态；
2 近似方形空洞反
射波表现为正向连
续平板状形态；
3 多次波、绕射波
明显。
整体振幅
强，雷达波
衰减很慢。
1 顶部反射波与入
射波同向，底部反
射波与入射波反
向，底部反射不易
观测；
2 频率高于背景
场。
DB64/T 2025-2024
24
续表5.2.18
塌陷隐患波组特征振幅相位与频谱
脱空
1 顶部一般形成连
续反射波组，似平板
状形态；
2 多次波、绕射波较
明显。
整体振幅
强，雷达
波衰减很
慢。
1 顶部反射波与入
射波同向，底部反
射波与入射波反
向，底部反射不易
观测；
2 频率高于背景
场。
疏
松
体
严
重
1 顶部形成连续反
射波组；
2 多次波较明显；
3 波形结构杂乱，同
相轴很不连续。
整体振幅
强，衰减
很慢。
1 顶部反射波与入
射波同向，底部反
射波与入射波反
向；
2 频率高于背景
场。
疏
松
体
一
般
1 顶部形成连续反
射波组；2 多次波不
明显；
3 波形结构较杂乱，
同相轴较不连续。
整体振幅
较强，衰
减较慢。
1 顶部反射波与入
射波同向，底部反
射波与入射波反
向；
2 频率略高于背景
场。
富水体
1 顶部形成连续反
射波组；
2 两侧绕射波、底部
反射波、多次波不明
显。
顶部反射
波振幅
强，衰减
很快。
1 顶部反射波与入
射波反向，底部反
射波与入射波同
向；
2 频率低于背景
场。
DB64/T 2025-2024
25
5 . 2 . 1 9 探地雷达法成果图件宜包括测线平面布置图、塌陷隐患
平面分布图、塌陷隐患雷达剖面图。
5 . 2 . 2 0 地下管网密集区域和排水管道沿线道路塌陷隐患探测，
可采用管道内部探测方式进行探测。
5 . 2 . 2 1 探地雷达在管道内部探测时宜具备下列条件：
1 管道内径宜大于600 mm；
2 管道内水位不宜大于管道内径的20%且水深不宜大于
300 mm；
3 管道内部没有淤堵。
5 . 2 . 2 2 探地雷达在管道内部探测的主要技术指标除宜符合本
节上述规定外，还宜符合下列规定：
1 可检测新建排水管道任意纵向位置；
2 宜具备信号叠加、实时滤波、增益等实时处理功能；
3 宜具备时间触发和距离触发采集功能，具备位置标记功能；
4 宜具备实时监测雷达天线偏转位置功能和偏转校正功能；
5 雷达扫描图像和电视检测影像宜具有同步显示功能；
6 应具有电缆长度计数测距功能；
7 雷达天线应具有屏蔽功能。
5 . 2 . 2 3 探地雷达在管道内部探测时，除宜符合本节上述规定外，
还宜符合下列规定：
1 探测前应根据管道周边环境设置参数和标定介电常数；
2 探测前应现场标定电缆盘计数轮；
3 探测时应根据管径调整雷达天线位置，使其紧贴管道内壁；
4 单个数据记录长度不宜大于100m，宜以检查井位置进行
划分；
DB64/T 2025-2024
26
5 雷达扫描到的异常区域应进行编号和现场标记，在同步电
视影像中输入文字信息进行标注，并宜按附录A.0.3 管中
雷达法现场探测记录表填写现场记录。
5 . 2 . 2 4 探地雷达在管道内部探测时，雷达数据处理方法和步骤
宜符合本节5.2.16 规定。
5 . 2 . 2 5 探地雷达在管道内部探测时，雷达图谱特征识别宜符合
本节5.2.18 中的规定。
5.3 三维探地雷达法
5 . 3 . 1 三维探地雷达法宜用于地下设施复杂区域的道路塌陷隐
患探测。
5 . 3 . 2 正式探测前，应根据深度和精度要求，通过参数试验确定
下列技术指标：
1 雷达天线主频；
2 天线阵列离地高度；
3 定位装置精度及配置；
4 采集方式和采集参数。
5 . 3 . 3 三维探地雷达定位测量装置宜采用卫星定位和惯性导航
的组合测量模式，并应符合下列规定：
1 数据接收帧率应大于或等于10Hz；
2 定位数据平面精度应优于5.0cm；
3 定位数据高程精度应优于20.0cm；
4 应支持差分信号接收功能；
5 应支持接收CORS 定位坐标。
5 . 3 . 4 三维探地雷达应采用距离触发模式采集数据，且触发间距
不应大于5 cm。
5 . 3 . 5 三维探地雷达测线束布设应符合下列要求：
DB64/T 2025-2024
27
1 测线束布设应覆盖整个检测区域；
2 测线束应覆盖交叉路口；
3 测线束长度、间距应使探测的异常体连续、完整，确保能
够形成测区三维数据体，便于解释；
4 测线束之间应有一定重叠，且重叠跨度宜不小于阵列天线
通道间距。
5 . 3 . 6 三维探地雷达的设计探测深度与天线中心频率的选择宜
按表5.3.6 确定。
表5.3.6 三维探地雷达天线中心频率与设计探测深度对应关系
中心频率（MHz） 设计探测深度（m）
900 1.0
600 1.5
400 2.5
200 3.0
100 5.0
5 . 3 . 7 三维探地雷达垂向分辨率计算、横向分辨率计算、时窗计
算、介质参数标定、主要干扰源，宜参照本标准5.2 的相关规定。
5 . 3 . 8 三维探地雷达水平轨迹切片发生异常扭曲时，应对扭曲偏
离点采用手动纠偏处理，扭曲长度超过测线长度10%时，应放弃
处理，重新采集该测线数据。
5 . 3 . 9 三维探地雷达探测时，对重点或复杂区域除按切片显示处
理外，还宜做旋转、透视等三维显示处理。
5 . 3 . 1 0 三维探地雷达常见异常体宜根据三维探地雷达图像的
DB64/T 2025-2024
28
图谱特征、振幅、相位和频谱结构等基本特征按表5.3.10 进行识
别。
表5.3.10 三维探地雷达常见异常体图像特征
异
常
体
图谱特征
振
幅
相位与频谱
水平切片纵向切片横向切片
管
线
金
属
线状
延伸
分布
同相轴连续，
多次波明显
倒悬双曲
线形态，
多次波明
显
振
幅
强
顶部反射波与入射波
反向；频率高于背景场
非
金
属
同相轴连续
倒悬双曲
线形态
振
幅
较
强
顶部反射波与入射波
同向；频率高于背景场
箱
涵
条带状延伸
分布
同相轴连续
平板状形
态，两端
绕射波较
明显
振
幅
较
强
顶部反射波与入射波
同向；频率高于背景场
空
洞
不规则多边
形，反射强
度与周围明
显不连续
倒悬双曲线
形态或平板
状形态，两端
绕射波明显
倒悬双曲
线形态或
平板状形
态，两端
绕射波明
显
振
幅
强
顶部反射波与入射波
同向，底部反射波与入
射波反向；频率高于背
景场
DB64/T 2025-2024
29
续表5.3.10
异
常
体
图谱特征
振
幅
相位与频谱
水平切片纵向切片横向切片
脱
空
不规则多边
形，反射强度
与周围明显
不连续
平板状形
态， 有轻
微绕射波
倒悬双曲
线形态或
平板状形
态， 两端
绕射波较
明显
振
幅
强
顶部反射波与入射波
同向，底部反射波与入
射波反向；频率高于背
景场
疏
松
体
严
重
不规则
多边
形， 反
射强度
与周围
较不连
续
平板状形
态， 绕射
波不明显
平板状形
态， 有轻
微绕射波
振
幅
较
强
顶部反射波与入射波
同向，底部反射波与入
射波反向；频率高于背
景场
疏
松
体
一
般
不规则
多边
形， 反
射强度
与周围
较不连
续
平板状形
态， 有轻
微绕射波
平板状形
态， 绕射
波不明显
振
幅
略
强
顶部反射波与入射波
同向，底部反射波与入
射波反向；频率高于背
景场
DB64/T 2025-2024
30
续表5.3.10
异
常
体
图谱特征
振
幅
相位与频谱
水平切片纵向切片横向切片
富
水
体
不规则多边
形，反射强度
与周围明显
不连续
平板状形
态，绕射
波不明显
平板状形
态， 绕射
波不明显
振
幅
强
顶部反射波与入射波
反向，底部反射波与入
射波同向；频率低于背
景场
5 . 3 . 1 1 三维探地雷达数据解释结果应包括塌陷隐患的中心平
面坐标、平面面积、埋藏深度、垂向尺寸。
5.4 高密度电阻率法
5 . 4 . 1 使用高密度电阻率法进行道路塌陷隐患探测应符合下列
条件：
1 塌陷隐患与周围介质之间存在明显的电阻率差异；
2 探测区内表层没有电阻屏蔽层；
3 探测区内没有强电磁干扰存在；
4 探测区域不受交通影响。
5 . 4 . 2 富水体、管道漏水点、人防等附近位置塌陷隐患宜使用高
密度电阻率法进行探测。
5 . 4 . 3 高密度电阻率法测线宜沿道路或隔离带边缘布设。
5 . 4 . 4 高密度电阻率法工作布置宜符合下列规定：
1 正式探测前应进行方法试验，以确定观测装置、排列长度、
电极距等关键参数；
DB64/T 2025-2024
31
2 高密度电阻率法的测线不宜布置在地下管线的正上方或
靠近地下管线的区域，尤其是金属管线、电力管线；
3 同一排列的电极应呈直线布置，电极接地位置在沿排列方
向上的偏差不宜大于极距的1/10；在垂直排列方向上的偏
差不宜大于极距的1/5；
4 实施滚动观测时，每个排列的伪剖面底边的数据应衔接；
5 复杂条件下，应采用抗干扰能力和分辨率不同的至少两种
观测装置进行探测，但不得相互替代观测数据；
6 对于每个排列的观测，坏点总数不应超过测量总数的1%，
对意外中断后的续测，应有不少于2 个的重复点；
7 完成一种装置形式的测量，对同一条测线开始新装置形式
测量之前，应重新测量接地电阻；
8 现场记录宜包含探测地点、测试参数、测线编号、文件名、
测线位置、地面及附近异常环境等。
5 . 4 . 5 高密度电阻率法外业探测宜按附录A.0.4 高密度电阻率法
现场探测记录表填写现场记录。
5 . 4 . 6 城镇道路高密度电阻率法探测的主要干扰源可按以下因
素统计：
1 地表存在富水区段、埋设金属构件的区段、铁磁性渣土回
填区段等电性屏蔽层；
2 地表存在干燥的沥青、混凝土路面等电性绝缘层；
3 地下存在的游散电流，以及工业输电线路意外裸露造成的
接地放电等；
4 测线附近存在的水池、沟渠、金属管线、变电站、配电箱
等低阻体以及地下管线、防空洞、加固体等地下建构筑物；
5 含铁磁性矿物土体。
5 . 4 . 7 高密度电阻率法资料解释应符合下列规定：
DB64/T 2025-2024
32
1 绘制电阻率等值线图时应设置色标，同一场地的色标宜保
持一致；
2 单个探测剖面应分析确定剖面中的电性结构及其异常区；
并结合地形、地质条件、干扰体位置等资料，剔除干扰因
素引起的异常；
3 不同的探测剖面应对比分析，研究异常特征、性质，找出
这些剖面中电性特征类似的异常区域；
4 塌陷隐患属性应在分析异常电性特征的基础上，结合钻孔
或其他相关资料解释。
5 . 4 . 8 高密度电阻率法探测塌陷隐患宜按表5.4.8 高密度电阻率
法探测塌陷隐患典型识别特征进行识别。
表5.4.8 高密度电阻率法探测塌陷隐患典型识别特征
塌陷隐患剖面电性特征
空洞或脱空
1 有水充填时，表现为相对低电阻率异常；
2 无水充填时，表现为相对高电阻率异常。
疏松体
1 疏松体有水充填时，表现为相对低电阻率
异常；
2 疏松体无水充填时，表现为相对高电阻率
异常；
3 在不易区分时，可以在高水位与低水位时
分别探测，进行对比解释。
富水体富水体表现为相对低电阻率异常。
DB64/T 2025-2024
33
5 . 4 . 9 高密度电阻率法进行道路塌陷隐患探测除应符合上述规
定外，还应符合《城市地下病害体综合探测与风险评估技术标准》
JGJ/T 437 的规定。
5.5 瞬态面波法
5 . 5 . 1 瞬态面波法宜用于存在横波速度差异的分层介质探测，并
应具备下列条件：
1 塌陷隐患与其周边介质之间应存在速度或波阻抗差异；
2 测区内地表宜相对平坦，无临空面、陡立面，相邻检波器
之间的高差应小于1/2 道间距；
3 探测区域不受交通影响。
5 . 5 . 2 深层地下管道塌陷隐患宜使用瞬态面波法进行探测。
5 . 5 . 3 瞬态面波法测线宜沿道路或隔离带边缘布设。
5 . 5 . 4 瞬态面波法震源宜用锤击震源或电子震源。
5 . 5 . 5 瞬态面波法外业探测记录宜按附录A.0.5 瞬态面波法现场
探测记录表填写现场记录。
5 . 5 . 6 影响瞬态面波法探测的主要干扰源可按以下因素统计：
1 位于测区或附近运转的工厂设备、施工的工程机械、行驶
的交通工具等；
2 地下管线、管沟及井室、地下通道、地下防空洞、地下加
固体、旧基础、树根等。
5 . 5 . 7 当采用瞬态面波法探测时，塌陷隐患宜按表5.5.7 进行识
别。
DB64/T 2025-2024
34
表5.5.7 瞬态面波法探测塌陷隐患典型识别特征
塌陷
隐患
面波
相速度
视横波速度剖
面特征
时间域特征频率域特征
空洞
或脱
空
与周边正常
地层相比，速
度降低明显。
与周边正常地
层相比，表现
为明显的低速
圈闭区。
1 边界波组杂乱、
振幅强，内部波组
衰减明显；
2 局部存在镜像
波。
频散曲线变化
剧烈，存在明显
“之”字形拐点。
严重
疏松
体
与周边正常
地层相比，速
度较降低明
显。
与周边正常地
层剖面相比，
表现为较明显
的低速区。
波组杂乱，分布很
不规则。
能量团较分散，
频散曲线存在
“之”字形拐点，
不易提取完整
的频散曲线。
一般
疏松
体
与周边正常
地层剖面相
比，速度降低
较明显。
与周边正常地
层剖面相比，
表现为低速
区。
波组略杂乱，分布
不规则。
能量团略分散，
频散曲线“ 之”
字形拐点不明
显。
5 . 5 . 8 瞬态面波法探测进行道路塌陷隐患探测除应符合上述规
定外，还应符合《城市地下病害体综合探测与风险评估技术标准》
JGJ/T 437 的规定。
5.6 地震映像法
5 . 6 . 1 地震映像法探测塌陷隐患应具备下列条件：
1 塌陷隐患与周围介质之间存在明显波阻抗差异；
DB64/T 2025-2024
35
2 塌陷隐患的长度或宽度与其埋藏深度之比不宜小于0.1；
3 探测区域不受交通影响。
5 . 6 . 2 道路地下采空区塌陷隐患宜使用地震映像法进行探测。
5 . 6 . 3 地震映像法测线宜沿道路或隔离带边缘布设。
5 . 6 . 4 地震映像法震源宜用锤击震源或电子震源。
5 . 6 . 5 地震映像法探测塌陷隐患工作布置宜符合下列规定：
1 探测前应进行方法试验，确定偏移距、激发方式及检波器
频率等；
2 检波器可选择单道或多道，多道时可选择不同频率检波器；
3 根据探测深度和精度要求确定点距、采样间隔、记录长度；
4 测线宜选择地形起伏较小、表层介质较为均匀的地段沿道
路走向布设；
5 测线宜布设成直线，当测区条件限制时，测线可布设成折
线，遇到陡坎时，应另起新测线；
6 测线间距应不大于探测要求最小目标塌陷隐患投影长度
的1/2，测线上反映目标体的测点不应少于3 个，测点间
距应不大于探测要求最小目标体地面投影宽度的1/3；
7 检波器应垂直地面安置，与地面耦合良好；
8 同一测线各测点激发能量应均匀；
9 应避开强震干扰时段作业，可采用叠加的方式提高信噪比；
10 采集数据剖面应记录清晰，信噪比满足数据处理、解释的
需要；
11 现场记录宜包含探测地点、检波器数量、测试参数、文件
名、测线号、测线位置、环境干扰情况等。
5 . 6 . 6 地震映像法外业探测记录宜按附录A.0.6 地震映像法现场
探测记录表填写现场记录。
5 . 6 . 7 影响地震映像法探测的主要干扰源可按下列因素统计：
DB64/T 2025-2024
36
1 位于测区或附近运转的工厂设备、施工的工程机械、行驶
的交通工具等；
2 地下管线、管沟及井室、地下通道、地下防空洞、地下加
固体、旧基础、树根等。
5 . 6 . 8 地震映像法探测塌陷隐患宜按表5.6.8 进行识别。
表5.6.8 地震映像法探测塌陷隐患典型识别特征
塌陷隐患波组特征频谱特征
脱空同相轴消失或分叉。频率低于背景场
空洞
1 同相轴上凸或下凹现象明
显，边界处同相轴明显错断；
2 内部振幅衰减明显，局部有
散射现象，呈现空白带。
频率低于背景场
严重疏松体
波形结构变化大，同相轴上凸
或下凹现象较明显，地震波历
时延长。
频率低于背景场
一般疏松体
波形结构变化较大；同相轴连
续性差，有上凸或下凹现象，
地震波历时延长。
频率略低于背景场
5 . 6 . 9 地震映像法进行道路塌陷隐患探测除应符合上述规定外，
还应符合《城市地下病害体综合探测与风险评估技术标准》JGJ/T
437 的规定。
DB64/T 2025-2024
37
5.7 瞬变电磁法
5 . 7 . 1 瞬变电磁法探测塌陷隐患应具备下列条件：
1 塌陷隐患与周边介质之间存在明显电性差异；
2 测区内地表平坦；
3 测区内没有强电磁干扰；
4 探测区域不受交通影响。
5 . 7 . 2 探测含水地质区域如煤矿采空区、深部不规则水体的塌陷
隐患时，宜使用瞬变电磁法。
5 . 7 . 3 瞬变电磁法工作布置宜符合下列规定：
1 城镇道路塌陷隐患探测宜选用等值反磁通装置或中心回
线装置；
2 探测前应进行参数选择试验，以确定观测装置形式、发射
线圈参数、接收参数、观测基频等关键参数。
5 . 7 . 4 瞬变电磁法的测线布设应符合下列规定：
1 测线应尽量布置在与异常目标走向垂直的方向上，点距与
线距应能完整覆盖探测目标的分布范围；
2 发射和接收线框应避开铁路、地下金属管道、高压线、变
压器、输电线等，测线宜按直线布置，当受场地条件限制
时，可布置成折线。
5 . 7 . 5 瞬变电磁法现场观测应符合下列规定：
1 现场观测时，除最后5 个测道外，其余观测值均应在噪声
水平以上，否则应查明原因，并重复观测；
2 对瞬间干扰应暂停观测，排除干扰后再进行探测；
3 曲线出现畸变时，应查明原因并重复观测；必要时，可移
动点位避开干扰源重测，并记录；
4 若曲线衰减变慢时，应扩大测道时间范围重复观测；
DB64/T 2025-2024
38
5 每个测点观测完毕后，应检查数据和曲线，合格后方可进
行下一点观测；
6 应设计不少于总数量10%的检查点，进行重复观测和一
致性验证；
7 现场记录宜包含探测地点、装置参数、测试参数、文件名、
测线号、测点号和环境干扰状况等内容。
5 . 7 . 6 瞬变电磁法外业探测记录按附录A.0.7 瞬变电磁法现场探
测记录表填写现场记录。
5 . 7 . 7 瞬变电磁法探测应统计如下干扰源：
1 附近的周期性电磁信号，如工业和民用电网产生的工频干
扰、工业机械产生的稳定电磁源、低频电台或广播、附近
电力管线产生的信号源等；
2 附近的电磁干扰源，如金属建（构）筑物、临近的车辆、
机械以及其引擎的电火花放电等；
3 地下管线、管沟及井室、地下通道、防空洞、加固体、旧
基础等建构筑物。
5 . 7 . 8 瞬变电磁法数据处理宜符合下列规定：
1 宜进行发射电流切断时间影响的改正处理，消除一次场影
响；
2 宜剔除干扰大、质量差的数据；
3 宜对数据进行滤波处理；
4 可根据需要计算出视电阻率、视深度、视时间常数、视纵
向电导等参数；
5 宜结合已有的资料及现场调查资料，进行反演处理；
6 应绘制每个测点的衰减曲线、其对应的视电阻率曲线、反
演结果曲线；
DB64/T 2025-2024
39
7 应按测线绘制多测道图曲线，视电阻率剖面、反演结果模
型剖面用于综合对比与解释；
8 应根据瞬变电磁多测道剖面图和视电阻率断面图进行塌
陷隐患解释；
9 应结合调查资料进行塌陷隐患定性或半定量解释。
5 . 7 . 9 瞬变电磁法探测塌陷隐患宜按表5.7.9 瞬变电磁法探测塌
陷隐患典型识别特征进行识别。
表5.7.9 瞬变电磁法探测塌陷隐患典型识别特征
塌陷隐患二次场衰减视电阻率
空洞
1 当空洞有水充填时，二次场
幅值大，衰减慢；
2 当空洞无水充填时，二次场
幅值小，衰减快。
1 当空洞有水充填时，
表现为相对低阻异常；
2 当空洞无水充填时，
表现为相对高阻异常。
疏松体二次场幅值较小，衰减较快。表现为相对高阻异常。
富水体二次场幅值大，衰减慢。表现为相对低阻异常。
5 . 7 . 1 0 瞬变电磁法进行道路塌陷隐患探测除应符合上述规定
外，还应符合《城市地下病害体综合探测与风险评估技术标准》
JGJ/T 437 的规定。
5.8 微动勘探法
5 . 8 . 1 微动勘探法适用于闹市区和电磁干扰严重的环境。
5 . 8 . 2 微动勘探法干扰源为测区周围连续性震动。
5 . 8 . 3 微动勘探法外业探测记录按附录A.0.8 微动勘探法现场探
DB64/T 2025-2024
40
测记录表填写现场记录。
5 . 8 . 4 微动勘探法的数据处理宜符合下列规定：
1 宜选用频率－波数方法（F-K）、空间自相关方法（SPAC）
等方法提取面波的频散曲线；
2 采用三分量检波器时，可根据需要计算各拾振点的H/V
曲线和台阵平均H/V 曲线，并根据曲线特征进行道路塌
陷隐患的判别和解释；
3 宜根据需要绘制面波相速度剖面或视S 波速度剖面进行
道路塌陷隐患的解释。
5 . 8 . 5 微动勘探法资料解释宜符合下列规定：
1 应根据微动成果图件结合地质资料进行解释；
2 面波的深度转换可选用半波长法，并按泊松比进行系数校
正，也可参照测区地质资料进行对比解释；
3 宜结合已知资料、剖面连续性等判断、识别道路塌陷隐患
性质；
4 可根据面波频散曲线、H/V 曲线或速度剖面宜按本标准
表5.8.5 的规定，识别道路塌陷隐患。
DB64/T 2025-2024
41
表5.8.5 微动勘探法道路地下塌陷隐患的识别特征
塌陷隐患类型面波频散速度H/V 曲线
空洞
空洞充空气时对应深度或频率
段高阶波发育，表现为高速异
常。空洞有软弱充填物或充水
时表现为低速异常。
H/V 曲线在高频段
表现为量值大。
疏松体
与周围正常地层对比，面波速
度相对小。
H/V 曲线在高频段
表现为量值较大。
5 . 8 . 6 微动勘探法进行道路塌陷隐患探测除应符合上述规定外，
还应符合《城市地下病害体综合探测与风险评估技术标准》JGJ/T
437 的规定。
DB64/T 2025-2024
42
6 验证与成因调查
6.1 一般规定
6 . 1 . 1 道路塌陷隐患探测成果验证应确定塌陷隐患的属性及平
面尺寸、埋深、净深等参数。
6 . 1 . 2 道路塌陷隐患验证与成因可根据现场条件，采用钻探法、
管道内窥法、三维激光扫描法。
6 . 1 . 3 成果验证点宜根据道路塌陷隐患类型、场地条件和危害对
象的重要性等因素进行选择。成果验证前应进行公共交通安全和
场地危险源辨识与评价。
6 . 1 . 4 成果验证时，空洞、脱空、富水体应全部验证。
6 . 1 . 5 对于探测或巡查发现的塌陷隐患，应调查其形成原因，为
修复治理提供依据。
6 . 1 . 6 城镇道路塌陷隐患探测成果的成因调查宜符合下列规定：
1 调查点宜根据塌陷隐患类型、场地条件和危害对象的重要
性等因素进行选择；
2 调查过程中应确定塌陷隐患的类型、埋深、规模及形成原
因；
3 成因调查结果应包括现场文字记录、照片或视频等数字化
资料及验证结论。
6 . 1 . 7 对于频繁出现塌陷隐患的道路，应综合调查塌陷隐患成因，
为修复治理提供依据。
6 . 1 . 8 当单一方法无法判断成因时，宜将钻探结果、开挖结果与
管道内窥法、三维激光扫描法结果结合，综合判定塌陷隐患成因。
6 . 1 . 9 塌陷隐患形成原因调查宜包括但不限于表6.1.9 所列内容：
DB64/T 2025-2024
43
表6.1.9 塌陷隐患形成原因分类
成因分类诱发事件
自然原因
地表水下渗；地下水位变化；土体自然沉降；
湿陷性土的湿陷；冻融影响。
施工影响
路基回填不密实；管道非开挖施工；深基坑开
挖。
构筑物影响
管线破损；地下建（构）物坍塌式损坏；井壁
破损。
运维影响运营维护不当；超载；超过设计年限。
6.2 钻探法
6 . 2 . 1 道路塌陷隐患验证宜优先选择钻探法进行验证，当不具备
钻探作业条件时，可选用其他方法进行辅助验证，例如管道内窥
法或其他物探方法。
6 . 2 . 2 钻探法现场作业宜符合下列规定：
1 钻探前，应查明地下管线、井室等构筑物情况，不得损坏
或影响地下构筑物的运行和维护；
2 钻探前，应及时在验证点周围进行围挡并放置警示标志；
3 钻孔位置宜选取塌陷隐患探测数据反应最强部位或中心
部位，当塌陷隐患横向或纵向范围大于3 m 且条件允许时，
横向10 m～15 m 间距，纵向15 m～30 m 间距各增加1
个对比钻孔；
DB64/T 2025-2024
44
4 条件允许时，路面下0.5 m、1.0 m、1.5 m、2.5 m 处应采
取原状土样，如以下仍存在软弱土层或湿陷性土层，取样
深度不应小于软弱土层或湿陷性土层下限，2.5 m 以下取
样间距为1.0 m；所取土样应测定含水率、饱和度、孔隙
比等指标，必要时测定压实系数；
5 钻探时，宜进行标准贯入试验或动力触检测试，对路基土
体强度进行测试；
6 钻探后，宜采用内窥设备对隐患体内部结构、规模、含水
状态等进行影像采集，并测量其埋深、净深等信息；
7 对确定的道路塌陷隐患应进行现场标注与坐标采集，并记
录其位置和环境影像信息；
8 钻孔成果应汇总到附录A.0.9 道路塌陷隐患钻探验证结果
表；
9 道路钻孔结束后，应及时封孔，回填材料强度应不低于原
路面强度。
6 . 2 . 3 当钻孔结果无法使用内窥设备进行判定时，判定结果宜符
合下列规定：
1 钻探过程中发生掉钻时，宜判定道路塌陷隐患类型为空洞
或脱空；
2 钻探过程中未发生明显掉钻，但钻进阻力小、速率加快，
宜判定道路塌陷隐患类型为疏松体；
3 当钻出土样为软塑或流塑状，钻孔内可见积水，宜判定道
路塌陷隐患类型为富水体。
6 . 2 . 4 钻探验证结果为空洞的塌陷隐患宜采用开挖方式进一步
验证，并在寻找成因后采用回填方式处理。
6 . 2 . 5 成果验证完成后，应根据验证结果修正相关探测结论，完
善物探解释，确认道路塌陷隐患类型规模及性状等特征，并应按
DB64/T 2025-2024
45
本标准附录A.0.10 道路塌陷隐患探测成果统计表填写记录。验证
成果与探测结果不一致时，应分析原因，对探测成果重新进行判
识，并重新组织验证。
6.3 管道内窥法
6 . 3 . 1 管道内窥法包括管道潜望镜检测法和管道机器人检测法，
适用于地下管涵结构性缺陷引起道路塌陷隐患的成因调查，调查
时宜具备下列条件：
1 采用管道潜望镜法时，管涵内水位不宜大于管径的1/2，
管段长度不宜大于50 m；
2 采用管道机器人法时，不宜带水作业。当现场条件无法满
足时，应采取降低水位措施，确保管道内水位不大于管道
内径的20%；
3 当管道内水位不符合以上要求时，应对管道实施封堵、导
流，使管内水位满足设备要求；
4 进行验证前宜对被检测管涵做疏通、清洗。
6 . 3 . 2 管道机器人法数据采集宜符合下列规定：
1 爬行器行进方向宜与水流方向一致，直向摄影行进速度不
宜超过0.15 m/s；
2 摄像镜头移动轨迹应在管道中轴线上，对异形管道进行检
测时，应调整摄像镜头位置获取最佳图像；
3 将载有摄像镜头的爬行器安放在检测起始位置后，应将计
数器归零；测线起点与管段起点位置不一致时，应做补偿
设置；
4 每一管段检测完成后，应根据电缆上的标记长度对计数器
显示数值进行修正；
DB64/T 2025-2024
46
5 爬行器行进过程中，图像应保持正向水平，不应改变拍摄
角度和焦距；
6 使用变焦功能时，爬行器应保持在静止状态，再次行进；
7 侧向摄影时，爬行器宜停止行进，调整拍摄角度和焦距获
得最佳图像；
8 检测过程中，影像资料不应产生画面暂停、间断记录和画
面剪接现象；
9 检测过程中，爬行器宜保持匀速移动。拍摄缺陷时，应保
持摄像头静止并调节镜头的焦距，连续、清晰地拍摄10s
以上；
10 对造成道路塌陷隐患的各种缺陷、特殊结构和检测状况应
作详细判读和量测；
11 验证完毕，应现场对检测资料进行复核确认。
6 . 3 . 3 当有下列情形之一时，应终止管道机器人法验证：
1 爬行器在管道内无法行走或推杆在管道内无法推进；
2 管道内水位过高或完全堵塞；
3 管道内充满雾气、镜头沾有污物等干扰，影响图像质量；
4 其他原因造成设备无法正常运行。
6 . 3 . 4 管道机器人法影像数据处理宜符合下列规定：
1 缺陷的类型、等级应由检测人员初步判读并记录，现场检
测完毕后，再由复核人员对检测资料进行复核；
2 缺陷尺寸可依据管径或相关物体的尺寸判定；
3 无法确定的缺陷类型或等级应在报告中说明；
4 缺陷部位宜调节最佳角度现场抓拍图片，或采用录像截图
的方式获取缺陷部位清晰的图片；
5 对结构性缺陷抓取的图片数量不宜少于2 张，且宜多角度
辨别缺陷类型和等级；
DB64/T 2025-2024
47
6 宜将管道缺陷影像资料与道路塌陷隐患检测数据进行综
合分析。
6 . 3 . 5 管道潜望镜法数据采集宜符合下列规定：
1 镜头中心应竖直保持在管道中心线的水面以上，可清晰看
到管道内部全景；
2 设备运行时，不宜过快变动焦距。拍摄缺陷时，应保持摄
像头静止并调节焦距，连续、清晰地拍摄10s 以上；
3 拍摄检查井内壁时，应保持摄像头缓慢、连续地移动；拍
摄缺陷时，应保持摄像头静止；
4 发现造成道路塌陷隐患的缺陷时，应详细判读和记录；
5 验证完毕，应在现场对检测资料进行复核确认。
6 . 3 . 6 下列情况之一时，应中止管道潜望镜法检测：
1 管道潜望镜仪器的光源不能保证影像清晰度；
2 镜头沾有泥浆、水沫或其他杂物；
3 管道内水位过高，无法看清管道内状
